隨著LED技術的日趨成熟，LED照明的使用越來越廣泛，例如手機的LED閃光，LED家用燈具，汽車的LED前燈和尾燈等等。但是如何有效的延長LED 的使用壽命，也許你并不是特別清楚。我們今天的話題就圍繞針對過度電性應力（EOS）的沖擊，如何有效的保護LED的方案之間的區別來展開。

　　EOS是Electrical Over Stress的縮寫，指所有的過度電性應力。EOS沖擊的意思是電子元器件被施加的電流或者電壓超過該元器件最大的設計規范要求時，該元器件便會發生性能減弱，甚至于直接損壞的現象。

　　LED器件很容易受到EOS的損傷，這種損壞有時能夠直接擊壞器件造成失效，而有時失效則可能在EOS發生一段時間后才發生。電源輸出質量的不穩定，各種過電壓過電流的噪音，以及熱插拔應用使用中的突入電流現象等都是能夠產生EOS失效的諸多因素，這種EOS現象都屬于短時間的過負荷，在短時間內（一般在一秒鐘內）LED受到尖峰電壓或者尖峰電流的沖擊，這種電壓或者電流的能量超過了LED的設計額定值，從而損傷LED器件。

　　簡單介紹了LED的EOS問題后，我們來看看解決方案。保護LED免受EOS損傷的防護方案基本都是將EOS產生的瞬態電壓箝位在器件所能承受的范圍內。理論上消除這種瞬態電壓最好的防護器件是電容，電容能很好的將瞬態電壓吸收。但是在實際應用中，由于電容的高溫壽命和較大體積等因素，實在不是一種比較好的方案。

　　因此大多的工程師在解決該問題時往往偏向于使用TVS穩壓管來進行保護，但是在選擇TVS管的時候必須考慮到TVS管所能承受的最大功率，由于EOS沖擊的瞬態能量的不確定性，想要完全承受所有的EOS沖擊的瞬態能量就需要選擇比較昂貴的大功率TVS管，這往往是產品工程師所不愿意的。那時如果因?yàn)槌杀締?wèn)題選擇相對較小功率的TVS管后，在實際的應用中如果有較大能量的EOS沖擊，可能會減弱、甚至損壞TVS管的保護功能。如果TVS管損壞，那后續的 EOS將直接對LED形成沖擊，導致LED的受損。另外，TVS管的箝位電壓的精度也會直接影響到EOS沖擊對后續LED的作用，因?yàn)榧釉贚ED兩端的電壓增加都會立刻表現為流經LED的電流增大。

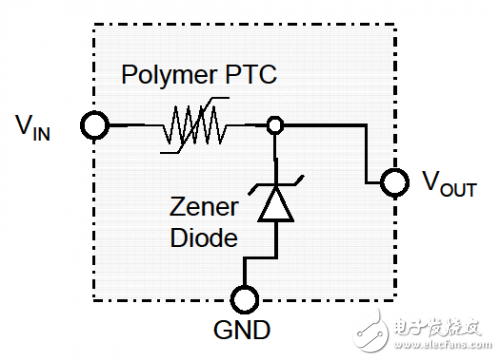

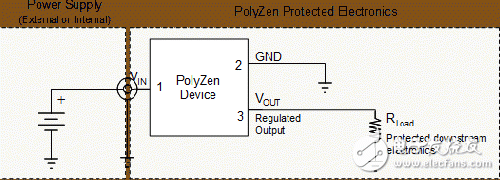

　　另外還有一種方案，就是使用TE公司的PolyZen系列元器件，該起降能夠有效的減輕EOS侵?jǐn)_，提高產品的可靠性。TE公司電路保護部的 PolyZen產品是獨立的表面貼裝器件，它集成了一個可供選擇齊納電壓 （Vz）的精密齊納二極管，以及一個PolySwitch聚合物正溫度系數 （PPTC） 器件，產品原理圖如圖1所示。PolyZen系列適用于空間狹小的薄型緊湊型環境，它使用了具有熱保護功能的齊納二極管，以幫助保護電子產品避免電壓瞬變、反向偏置和錯誤的電源使用造成的失效。如圖2，Polyzen產品的典型應用框圖，在故障狀態時，精密齊納二極管能快速有效的鉗位電壓并分流故障電流，而PolySwitch PPTC組件則可以繼而快速的關斷過大的電流，從而幫助保護齊納二極管和下游電子組件。

　　圖1：Polyzen 產品原理圖

　　圖2： Polyzen 產品的典型應用

　　PolyZen產品的典型故障響應如圖3所示，圖例中選用的是一個集成了5.6V齊納電壓的PolyZen器件，在24V過壓條件（Vin）下，系統有 10A的故障電流（Iflt）通過，PolyZen器件中的精密齊納二極管能夠快速的將輸出電壓（Vout）鉗位在5.6V附近，保護了負載電路，同時器件中的PPTC能夠快速的動作截?cái)嚯娏?，持續長久保護齊納二極管與整個電路。

　　圖3：Polyzen產品的典型故障響應

　　將PolyZende的產品用于LED的EOS保護電路中時，不僅能快速將EOS的瞬態電壓箝位到安全電壓以下，并且當EOS沖擊的能量較大時，PolyZen器件內部的齊納二極管會促使PPTC動作，保護齊納二極管本身以及后續電路。而且在有些不能因?yàn)楣收隙笔д彰鞯腖ED照明系統中，PPTC更優于其他過流保護的器件，因?yàn)镻PTC在保護狀態下依然能使LED發光，但是又不損壞LED。而且集成在PolyZen器件內部的齊納二極管的箝位電壓精度非常高，能準確的將電壓箝位在安全范圍內。因此相對于TVS管的EOS保護方案，PolyZen器件具有更多的優勢。

　　PolyZen系列元器件是具有纖薄外形的集成式過壓和過流保護器件，具有強大的電路保護功能，以幫助保護敏感的電子產品，避免因?yàn)檫^(guò)壓和過流失效而導致的代價昂貴的產品返修和質保問題。PolyZen系列產品為電路板設計人員提供了方便的過壓過流保護器件，讓他們不再需要花費大量的時間去集成并測試低效的分立器件及較昂貴的IC解決方案。

　　如今PolyZen系列產品已經有豐富的齊納二極管與PPTC集成組合方便實際應用選擇。其小尺寸，獨立貼裝，多功能保護已經成為過流過壓保護應用中一種具備顯著性能與價格優勢的創新型解決方案，超越了使用熔斷器、齊納二極管和其它無源組件的分立式解決方案。
