我們都碰到過這種情況，一到機場、餐廳就發現手機沒電了，晃悠一圈好不容易找到的插孔卻被其他人霸占著，等半天也輪不到你。而且我們還可以看到，移動電源已經成為出差旅行的必備神器，現在火車上推個小車賣貨的阿姨都已經知道不僅僅泡面這個神器賣的火，移動電源也很搶手。如果給你一個插孔，15分鐘即可把手機電量充到70%，而且不需要搭配同型號的充電器，你是不是愿意選擇這種手機？在同等性價比的條件下，答案是肯定的，這樣的話你連笨重的移動電源也可以省掉了。

　　現在的電池核心仍是鋰離子，大多數廠商走的，基本是“開源”和“節流”兩條路——電池廠商努力提升能量密度加大容量，芯片廠商則在尋求低功耗方案，但這兩者都是有上限的：前者手機體積便攜性所限，后者是是技術限制。目前電池技術遠遠趕不上移動設備對能量的快速消耗需求。手機設備制造商不得不通過提高電池容量的辦法來滿足至少一天的用電需求。然而，容量和充電時間是一對天然的矛盾。3000mAH的容量是大屏智能機的必須配置，充電時間如果超過4小時又會造成極差的用戶體驗。既然開源節流效果都不明顯，廠商就開始采用“曲線救國“的方案：提高手機的充電速度，從常規的1-2小時變得更短，以此降低充電的時間成本，換取便捷性。

　　快速充電已經開始成為一種非常明顯的需求，特別是超極本、智能手機的興起使得手機耗電量急速上升，加之智能手機上各種外部模塊的引入，比如GPS模塊、藍牙模塊、攝像模塊等，系統對于電源充足的需求更為強烈。而且隨著智能手機性能的越來越強大，屏幕顯示分辨率也越來越高，使用頻率和時長越來越高，手機電量也越來越不夠用了。特別是大屏手機，它的耗電量更多，而體積、成本、電池技術都限制了電池續航時間，在沒有辦法解決電池續航問題的時候，為用戶提供更快的充電速度就成了解決手機續航問題的一個好方法，雖然現在已經有了很多新的電池技術，但是離真正的商用還很遠，沒有什么實質性的大突破。而這也帶動了快速充電技術的發展。在這個大背景下，現在的快充技術越來越多的被手機廠商、超級本廠商們使用和青睞。

　　為了能夠解決手持便攜設備、智能手機、超級本用戶的快充需求，凹凸科技（O2Micro）宣布推出基于OZ1C105C/G最新的高效率、低溫升、快速充電解決方案。OZ1C105C/G是全球首款集快速充電、2A OTG、電量計三合一的低成本充電管理芯片。凹凸科技基于此款芯片的極速雙充方案， 可以為合作伙伴帶來一個高性能、低成本充電管理新選擇。

　　我們都知道電池充電的基本條件是：充電器電壓要比電池電壓高，才能克服電池的電壓使它產生充電電流，完成電荷轉移過程。而初中物理都學過，功率（P）=電壓（U）x電流（I），在電池電量一定的情況，功率標志著充電速度，可以通過下列三種方式來縮短充電時間：

　　1、高電壓恒定電流模式：一般手機的充電過程是，先將220V電壓降至5V充電器電壓，5V充電器電壓再降到4.2V電池電壓。整個充電過程中，如果增大電壓，產生熱能，所以充電時，充電器會發熱，手機也會發熱。而且這樣功耗越大，對電池?fù)p害也是越大的。

　　2、低電壓高電流模式：在電壓一定的情況下，增加電流，可以使用并聯電路的方式進行分流，恒定電壓下，進行并聯分流之后每個電路所分擔的壓力越小，在手機中也進行同樣處理的話，這個每條電路所承受的壓力也就越小。

　　3、高電壓高電流模式：這種方式同時增大電流與電壓，這樣由之前的公式P=UI，我們可以知道的是，這種方式是增大功率最好的辦法，但增大電壓的同時會產生更多的熱能，這樣其中所消耗的能量也是越多，并且電壓與電流不是無限制的隨意增大。

　　這三種方式有一個共同的問題，那就是對充電器、手機以及充電數據線的電子元件要求更高。如果把充電比喻成水池蓄水，提升電壓，會對池壁帶來更大壓力，帶來安全隱患。所以單純采用提升電壓這種方式的還不多。

　　在這種既要保障電池充電安全、保證電池壽命，又要達到最高效率的情況下，就需要深厚的技術研發做支持，才能夠交出滿意的產品答卷給到廠商。據凹凸科技產品經理彭新生介紹，凹凸科技作為一家在電源領域深耕超過16年的專業電源管理芯片公司，其鋰電池充電芯片從1997年開始出貨，在電源管理領域積累了深厚的技術研發經驗。此次推出的極速雙充支持系統端寬壓大電流充電控制。采用OZ1C105C/G + OZ1C105C的結構，支持最高16V電壓輸入，兩路并聯可以支持3A～5A的充電電流，支持市場主流快速充電協議。有效的解決單芯片大電流的發熱問題，以較低的系統成本為合作伙伴提供一種快充的優選方案。

　

凹凸科技產品經理彭新生

　　據悉，凹凸科技成立于1995年4月，致力于設計、開發、銷售應用于通訊、計算機、消費電子、工業和汽車領域的電源管理系統。凹凸科技擁有全球領先的電源管理系統架構、快速的市場響應能力、牢固的客戶關系以及強大的數模混合設計能力。凹凸科技擁有業內資深的設計、管理團隊；分支機構遍布全球；有著多年的成功業績。公司所有的芯片都在全球知名的芯片制造廠生產。凹凸科技非常重視知識產權的開發和保護，擁有廣泛且大量的芯片和應用領域的國際發明專利，和為數眾多的注冊商標以及其他知識產權。凹凸科技的客戶涵蓋了通訊、計算機、消費電子、工業和汽車領域全球領先的生產商。

　　雖然現在市場上常見基本上都來自于三家公司：高通、聯發科和OPPO，但是協議充電標準終將統一，低壓直充是業界發展方向，高壓單充面臨著效率和熱設計問題。沒有一種技術可以解決快速充電面臨的全部問題。所以，雙芯片充電應該是當前階段中等充電功率的最優方案。O2Micro的極速雙充方案為10W-20W的充電功率做了專門優化，具有業界最高的性價比。

　　極速雙充方案的主要特性：

　　OZ1C105C/G + OZ1C105C的結構；

　　支持大功率快速充電，充電電流高達3A～5A，VBUS輸入電壓最大16V；

　　高效率5V OTG升壓輸出，支持最大2A輸出電流；

　　支持溫度補償，不依賴其他設備，能夠識別和適應溫度變化；

　　支持識別插入的不同供應商電池類型，并自動調用新電池的相關模型；

　　支持阻抗補償，能夠補償PCB阻抗、線上阻抗和電池內阻造成的充電時間延長，縮短充電時間；

　　智能充電并帶路徑管理；

　　兼容普通充電器，自適應適配器的最大輸出功率；

　　支持0V電池激活；

　　兩項充電電流可以靈活設置，根據實際應用情況做電流均衡或者熱均衡；

　　VQFN 32，4mm×4mm封裝。

　　四大優勢解讀：

　　極速充電

　　OZ1C105C/G內部集成速激充電法。16V輸入，能夠補償所有PCB 阻抗、線上阻抗和電池內阻造成的充電時間延長，相比普通充電速度快一倍。并且支持高通和MTK的快充協議，15分鐘即可把手機電量充到70%，充分體現出此款芯片的效率。

　　高效2A OTG

　　OZ1C105C/G提供業界最高效2A的大電流USB_OTG升壓功能。最高效率達96.5%以上，支持移動硬盤、移動穿戴式等設備的充電，讓消費者使用更靈活。

　　專利技術CRC

　　O2Micro專利的CRC技術，高效提升電壓變換效率，充分降低手機發熱，使大電流快充/放電給鋰電池帶來的損壞及發熱過程中的安全隱患降低數倍。CRC技術的快速瞬態響應的特點使得系統更加穩定。同時整個外圍線路也更簡單。

　　CRC的獨特技術的運用，使得能量的損耗降到最低，同時能夠減少系統的發熱量。凹凸科技的CRC技術是公司獲得的一項全球性的專利技術，幾乎每一款凹凸科技的DC/DC產品都運用了這個技術。這項技術還為客戶的研發工程師提供了更簡單的設計界面。

　　高精度電量計

　　大電流快充、快放極易導致電池電壓不穩定。此時電量計受溫度、大電流影響導致檢測電量統計出現偏差。OZ1C105G采用高精度電流積分的方式，采集電壓、電流、溫度等信息，經過私有的容量算法得到準確的剩余容量百分比，有效地解決電量統計偏差問題。OZ1C105G電量計算法內置于系統AP驅動中，節約硬件成本的同時，讓軟件設計更靈活。并且OZ1C105G集成了老化補償功能，能修正老化電池的剩余電量百分比顯示。讓用戶能實時監控到電池狀態，使用起來沒有后顧之憂。

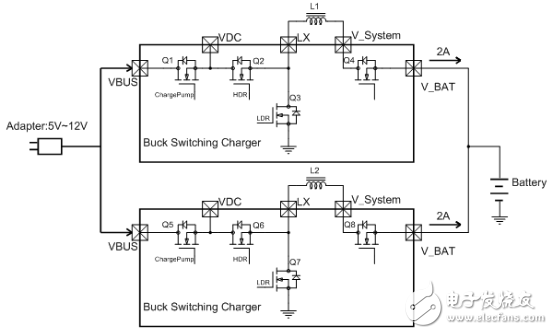

　　應用電路結構圖

　　樣品展示

　　而且廠商在設計快速充電方案時需要考量的因素還有很多，比如通過加大電流與電壓的方法來提高充電速度的同時，需要防止提高電壓對電池造成的損傷。還需要考量成本因素，如何在極其有限的空間內塞入更多的元器件，更高的轉換效率，更低的靜態電流，以及開發過程中的售后技術支持力度；而這些都是凹凸科技的強項。21年的電源管理技術經驗；高質量、嚴要求的質量保障體系；客戶認可的專利保護措施；本地化的技術支持團隊；極大的成本優勢；容易集成與開發的芯片都對快充客戶加速產品上市有著極大的促進作用。

　　快速充電方案一直都是業界投入大量資金和人力攻而未克的技術難題。更高效、安全的電源管理方案所帶來的不僅僅是市場占有率，更是節省時間、提高效率、降低能耗的利民大事。凹凸科技此次推出的極速雙充芯片，可以說在成本和性能上都給業界帶來了眼前一亮的驚喜，我們相信會有非常不錯的市場表現。
