8×8點陣LED原理及應用分享

配合《實驗10 8×8LED掃描輸出實驗》，特給出8×8 點陣LED的工作原理。

? ? 圖（1）為8×8點陣LED外觀及引腳圖，其等效電路如圖（2）所示，只要其對應的X、Y軸順向偏壓，即可使LED發亮。例如如果想使左上角LED點亮，則Y0=1，X0=0即可。應用時限流電阻可以放在X軸或Y軸。

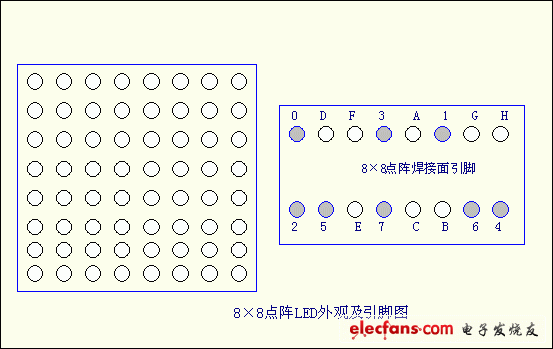

圖（1）8×8點陣LED外觀及引腳圖

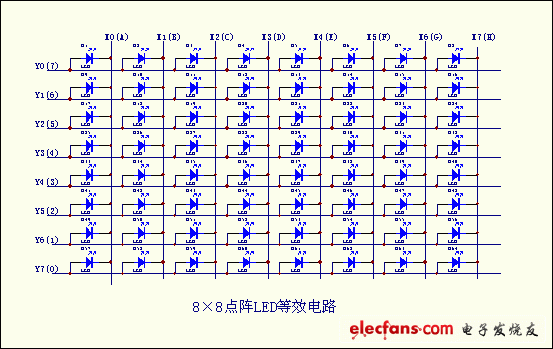

圖（2）8×8點陣LED等效電路

圖（3）8×8點陣LED電路原理

點陣LED掃描法介紹

點陣LED一般采用掃描式顯示，實際運用分為三種方式：

（1）?????? 點掃描；

（2）?????? 行掃描；

（3）?????? 列掃描。

若使用第一種方式，其掃描頻率必須大于16×64=1024Hz，周期小于1ms即

可。若使用第二和第三種方式，則頻率必須大于16×8=128Hz，周期小于7.8ms即可符合視覺暫留要求。此外一次驅動一列或一行（8顆LED）時需外加驅動電路提高電流，否則LED亮度會不足。如圖3所示。

? 下面是一個用P1口控制掃描，用74HC164控制顯示輸出，使8×8點陣LED顯示一個“×”的例程。如圖（3）所示。

CLK EQU?????? P3.2

DINA????? EQU?????? P3.3

DINB????? EQU?????? P3.4

CLEAR?? EQU?????? P3.5

ORG?????? 0000H

AJMP? ?MAIN

ORG?????? 0100H

MAIN:

?????? MOV ???? SP,#70H???????? ?;設堆棧指針

?????? MOV????? 50H,#07EH???? ;設置發送的列數據(Y0~Y7)

?????? MOV????? 51H,#0BDH

?????? MOV????? 52H,#0DBH

?????? MOV????? 53H,#0E7H

?????? MOV????? 54H,#0E7H

?????? MOV????? 55H,#0DBH

?????? MOV????? 56H,#0BDH

?????? MOV????? 57H,#07EH

?????? CLR? ??? CLEAR????????? ?? ;初始化I/O口

?????? SETB????? CLK

?????? SETB????? DINA

?????? SETB ??? DINB

?????? SETB????? CLEAR

mainloop:

?????? mov??????? ?r6,#8h??????????????;設置掃描次數

?????? mov??????? dptr,#09000h????;讀取掃描端口數據

?????? MOV????? R1,#50H????????? ;指定列數據指針??

flashcy:?????????

?????? MOV????? A,@R1??????????? ;讀取列數據

?????? MOV????? R0,A

?????? INC ?????? R1????????? ????????? ;列數據指針加1

?????? CLR ????? A

?????? MOVC??? A,@A+DPTR

?????? MOV????? P1,#0FFH

?????? LCALL??? SENDTO

?????? MOV????? P1,A

?????? INC ?????? DPTR

?????? LCALL ? DELAY

?????? DJNZ????? R6,flashcy

?????? SJMP????? MAINLOOP

sendto:???????????????????????? ??????????? ;發送數據子程序

?????? PUSH????? ACC

?????? CLR? ??? CLK

SENDTIME:

?????? MOV????? R7,#08H

?????? MOV????? A,R0

?????? CLR ????? C

SENDCY:?????????????

?????? RRC?????? A

?????? MOV????? DINA,C

?????? SETB????? CLK

?????? CLR ?????? CLK

?????? DJNZ????? R7,SENDCY

?????? POP ????? ACC

?????? RET

DELAY:? MOV???? R7,#01??????? ;延時子程序

DELAY0: MOV???? R4,#17

DELAY1: MOV???? R3,#28

??????? DJNZ??? R3,$

??????? DJNZ??? R4,DELAY1

??????? DJNZ??? R7,DELAY0

??????? RET

ORG?????? 09000H

DB?? 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH????? ;X0~X7(列掃描)

end
