1 引 言
　　DSP芯片，也稱數字信號處理器，是一種特殊結構的微處理器。DSP芯片內部采用程序和數據分開的哈佛結構，具有專門的硬件乘法器，廣泛采用流水線操作，提供特殊的DSP指令，可以用來快速實現各種數字信號處理算法。因此，DSP在計算密集的實時控制領域得到了日益廣泛的應用。TMS320F240是目前應用比較廣泛的一款定點DSP，它具有20MIPS的指令執行速度，強大的內部事件管理器、I／O端口和其他外圍設備。其中，串行外設接口（SPI）是一個高速同步串行輸入／輸出（I／O）端口，它允許一個具有可編程長度（1到8位）的串行位流，以可編程的位傳送速率從設備移入或移出。SPI通常用于DSP控制器和外部設備或其它控制器間的通訊。典型的應用包括通過EEPROM、移位寄存器、顯示驅動器和模數轉換器（ADC）等設備進行外設擴展。
　　對于某一控制任務需要多個DSP協同完成時，DSP之間的數據交換將會很頻繁，此時，我們就可以通過SPI口進行DSP之間的高速數據交換，實現相互間的功能擴展。這種模式的DSP之間的通訊，較通過串行通訊接口（SCI）進行通訊時，速率提高近一倍，而且它還可以通過控制寄存器的TALK位實現多個DSP之間的數據交換。當系統需要預先從EEPROM讀出定值時，也可以通過TMS320F240的SPI口進行外設擴展。
2　DSP之間的擴展
　　在多個DSP構成的串行通訊網絡中，DSP分為主模式DSP和從模式DSP。主模式DSP的數據在SPISIMO引腳上輸出并從SPISOMI上鎖存，從模式DSP的數據在SPISOMI引腳上輸出并從SPISIMO上鎖存。主模式SPI為整個網絡提供串行時鐘SPICLK，并通過寫入SPIDAT寄存器的數據啟動SPICLK信號從而啟動數據傳送，當預先設定的1到8位串行位流傳送完畢后，SPICLK信號中止，傳送結束。對于從控制器和主控制器，數據在SPICLK的一個沿從移位寄存器移出，在負跳沿鎖存到移位寄存器。可以通過SPI的兩個時鐘模式位選擇四種不同的時鐘模式，使得兩個控制器的發送和接收同時進行，由軟件決定數據是有意義的還是啞數據。當清除從設備控制寄存器的TALK位時，數據發送被禁止并且輸出線（SPISOMI）處于高阻態。這種情況下允許許多從設備在網絡上連在一起，但每次只有一個從設備被允許講。圖1是SPI用于兩個控制器（一個主控制器和一個從控制器）之間通訊的典型連接方式。

splk＃0h，SPIPRI
；設置SPI中斷為高優先級
splk＃07h，SPICCR
；上升沿發送，有時延，字符長度為8

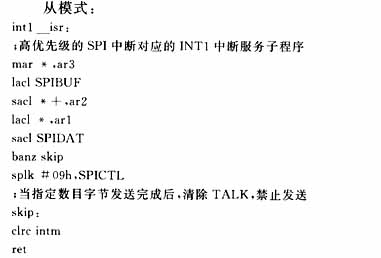

　　在程序初始化控制寄存器后，就可以按設定值進行DSP之間的發送和接收，下面是主模式和從模式的SPI子程序代碼。




??? 為了節省中斷資源，SPI一般采用查詢方式進行數據收發。
3　擴展EEPROM
　　在開發DSP系統時，某些情況下會讀取或者存儲一些定值，這時我們就需要通過SPI接口擴展EEPROM。具有SPI接口的串行EEPROM均可被TMS320F240直接邏輯擴展，方便易行。

　　X5043是Xicor公司的最高時鐘速率為3．3MHz的4Kbits串行EEPROM，它與TMS320F240型DSP的連接如圖2所示。

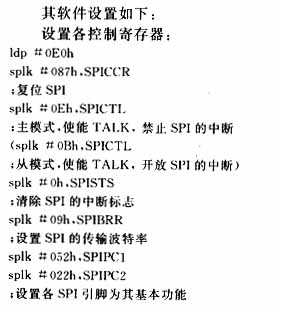

??? 其軟件設置如下：
　　設置各控制寄存器：

　　TMS320F240的SPI接口有可選擇的四種不同的時鐘模式，如何選擇時鐘模式是它與各種擴展SPI接口器件實現時鐘同步的關鍵。X5043的數據在時鐘下降沿從SO引腳上輸出并在時鐘上升沿從SI引腳上鎖存。讀操作時，在其從SI引腳輸入的最低位地址所對應的時鐘下降沿，其SO引腳開始輸出數據。因此，作為主器件的DSP就選擇‘下降沿、無時延’的時鐘模式。在這種模式下，無操作時鐘時，DSP的SPICLK引腳位高，當該引腳由高變低時，啟動發送。

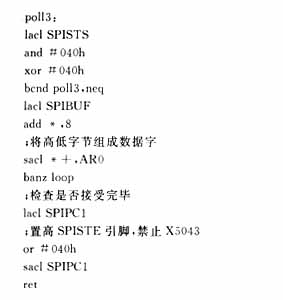

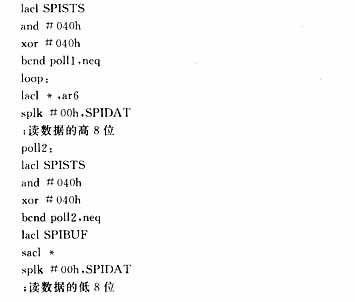

　　寫子程序如下：










　　由于X5043是一個半雙工器件，故，在WRITE子程序中從SPIBUF中讀出來的數據是無效的，同時，在READ子程序中寫向SPIDAT的數據也是無效的，只起啟動發送時鐘的作用。這一點不同于SPI，SPI之間的發送和接收是全雙工的，可以同時進行。
4　SPI擴展在功角測量系統中的應用
　　發電機功角是電力系統運行的關鍵狀態量，是電力系統能否穩定運行的重要標志。功角測量系統就是將機端電壓整型后的方波信號前沿，減去代替空載電勢的轉子位置脈沖信號前沿，以獲得負載時的上述兩種信號的相位差值，再用空載時兩種信號的相位差減去負載時兩種信號的相位差，即得發電機的功角值。該系統具有很強的現實意義，其原理圖如圖3所示。
　　上述系統中，空載相位差是定值，一旦裝置安裝完畢，其值不變。而在實際的電力系統中，轉子的極對數比較多，這些空載相位差值就需要存在相應的EEPROM里，以便讀取。所以，該系統就通過主芯片的SPI口進行串行EEPROM的擴展。在系統上電時，DSP將初始的相位差值從EEPROM導入內存，進行相應的計算后通過ISA總線將所得的功角值送入主控器。這里的EEPROM仍然采用的是X5043，其具體操作在上面第3節中已作過詳細的說明。

5　結束語
　　本文介紹了TMS320F240型定點DSP的SPI接口的功能擴展，其一般方法同樣適用于其它具有SPI接口的DSP。多個DSP通過SPI口的相互擴展可實現DSP之間的高速數據交換，通過SPI口擴展EEPROM可實現DSP對定值的存取。某些其它的串行設備，比如高精度的串行A／D，串行數字電位器等，也可通過類似方法進行擴展。通過這些擴展可以使DSP的功能變得更加強大，同時，深入了解這些擴展方法對于開發DSP控制裝置有著重要的意義。
