可利用 Artix-7 FPGA 和 Xilinx 機器視覺合作伙伴 Sensor to Image 的 IP 實現多標準的可擴展攝像機平臺，與之前的工業攝像機設計相比，其具有最佳的功率性能、最低的功耗和更低的總體 BOM 成本。

　　1.解決方案概述與優勢

　　MicroBlaze? 32 位處理器作為機器視覺攝像機軟件和通信棧的主機，可充分支持 GenICam 標準

　　高速串行收發器支持 Coaxpress 要求的 6.25G 以上的速度

　　面向任意機器視覺接口標準的可重編程平臺，借助合作伙伴 Sensor to Image 使用解決方案支持所有協議

　　最高性能的低端 FPGA 架構

　　低功耗 28nm 技術有助于滿足攝像機功耗預算和熱約束

　　提供 10 x 10mm 的小型創新封裝選項，滿足小尺寸攝像機要求，無需 PCB 微過孔即可實現。

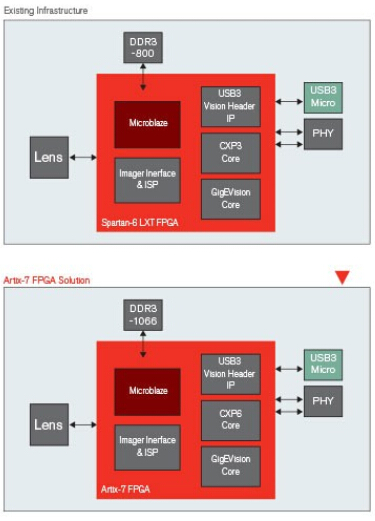

多協議機器視覺攝像機方案框圖
?

　　2.IP 核

　　機器視覺連接 IP （Sensor to Image）

　　色度重采樣 LogiCORE IP

　　色彩校正矩陣 LogiCORE IP

　　色彩濾鏡矩陣 LogiCORE IP

　　色彩空間轉換引擎 LogiCORE IP

　　解交錯掃描 LogiCORE IP

　　Gamma 校正 LogiCORE IP

　　Xilinx 視頻與圖像處理包

　　3.參考設計、開發板和套件

　　Xilinx Zynq 視頻與圖像套件

　　Xilinx Zynq?-7000 All Programmable SoC 視頻和影像套件建立在 ZC702 評估套件的基礎之上，包含開發定制視頻應用所必須的硬件、軟件以及 IP 核。 視頻 I/O FMC 卡（支持 HDMI 和圖像傳感器輸入）和視頻目標參考設計使開發人員可以立即啟動軟件、固件和硬件開發工作。

　　主要性能和優勢

　　使用 Zynq-7000 SoC 對嵌入式應用進行快速原型設計以實現優化

　　硬件、設計工具、 IP、以及預驗證參考設計

　　演示嵌入式設計，面向視頻通道

　　與 1GB DDR3 元件存儲連接的高級存儲接口

　　實現 USB OTG、 UART、 IIC、 和 CAN 總線的串行連接

　　支持包含 Dual ARM Cortex-A9 核處理器的嵌入式處理

　　使用 10-100-1000 Mbps Ethernet （GMII、 RGMII 和 SGMII?） 的開發網絡應用

　　使用 HDMI 輸出實現視頻顯示應用

　　擴展 I/O， 包含 FPGA Mezzanine Card （FMC） 接口

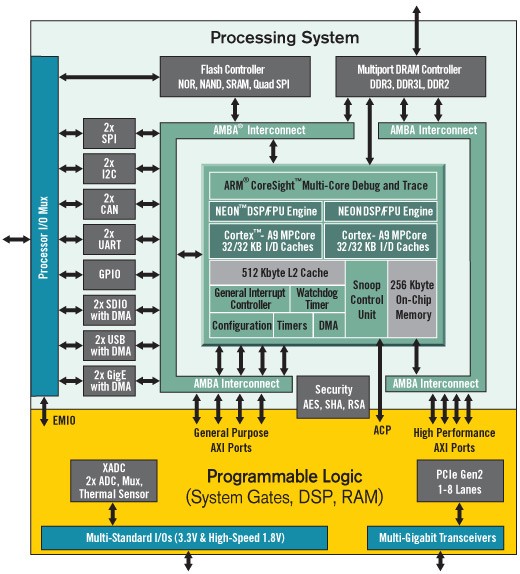

Zynq-7000 AP SoC 智能驅動平臺

　　詳細資料：Zynq-7000 AP SoC 智能驅動平臺

?
