詳細介紹：

概述：

本系列產品是一款PROFIBUS DP協議型現場總線光纖中繼器，支持PROFIBUS DP總線，獨立雙總線電接口及2個光纖接口，提供冗余雙總線結構及光纖冗余環網功能，為冗余雙網系統提供安全高效的光纖冗余長距離傳輸及中繼功能。 深圳市訊記科技有限公司是專業的工業網絡設備提供商，設備采用最新技術，完全自主知識產權，推出業內創新功能的產品。

本設備獨具特色的雙電業務和雙光纖接口設計，支持雙網冗余和光纖環網，同時支持點對點，星形，鏈型總線式，環網及混合型網絡結構。長達20km以上的光纖長距離傳輸，突破了電纜系統的距離限制。雙電業務通道邏輯獨立，支持1~2個光/電接口靈活搭配， 按項目實際需要，實現1路光纖接口+1路數據接口;1路光纖接口+2路數據接口;2路光纖接口+1路數據接口;2路光纖接口+2路數據接口的靈活配置。 Ci-pf系列基于標準Profibus DP，速率由撥碼開關設置（推薦）或者選擇速率自適應設置，支持Profibus DP總線的10種常用速率。

155M雙光接口可更好支持光纖傳輸Profibus DP總線的突出優點：對等傳輸、突發數據、總線仲裁等，同時實現高速率長距離傳輸、電氣及地線隔離、降低干擾等性能。產品為工業級設計、IP30防護等級、波浪紋鋁制加強機殼、35mmDIN導軌安裝、DC（9-36）V寬電源輸入、具備繼電器告警輸出、雙電源冗余和隔離保護等優點。

特點：

l 支持邏輯獨立雙Profibus DP總線，支持標準規范中的預定通信速率。

l 支持撥碼開關手動設置其全部標準速率或者速率自適應。

l 1~2路Profibus DP電口及1~2路155M光纖接口靈活選擇， 支持冗余雙網的光纖環網拓撲。

l 20km以上光纖距離， 155Mb/s，高速光接口更好支持突發數據的長距離可靠傳輸。

l 6個雙色LED狀態指示燈，光纖鏈路以及電源故障繼電器輸出告警。

l 電接口4000V的防雷，1.5A過流，600W浪涌保護。工業級設計，EMC測試認證。

l DC9-36V寬冗余雙電源，DC1500V電源隔離，反接保護。

l IP30防護等級，波浪紋鋁制加強機殼，采用標準工業35mm導軌安裝方式。

網絡拓撲結構：

網絡組網拓撲結構可以實現以下網絡連接：點對點通訊、鏈型網絡、星型網絡、冗余雙網及光纖環網自愈保護等。

本產品應用靈活，可以組成多種光纖網絡。邏輯獨立雙總線電接口，可實現電接口的備份或者單設備接入雙冗余總線系統;采用點對點的網絡時可以實現通過光纖連接兩Profibus DP總線的網段；采用雙光口鏈形網絡的光纖總線上實現多網段的Profibus DP總線連接（最多200個）；同時，本產品采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在10ms內重建網絡鏈路，保障系統的正常通信，實現對信號傳輸的自愈保護功能，網絡故障排除后系統會自動恢復；該系列產品采用公司自行研發的專有環網協議Ci-ring，不需任何設置，不需要根節點，快速完成網絡的成環和解環功能，該系列產品即插即用，不需配置，最大程度的使用戶安裝和調試過程簡單化。

性能指標：

數據電接口：

? 9針的Sub_D插孔連接器，管腳定義符合Profibus DP的協議規范。

? 支持Profibus DP總線標準。

? 通信速率：9.6kBit/s、19.2 kBit/s、45.45kBit/s、93.75k kBit/s、187.5kBit/s、500kBit/s、1.5MBit/s、6MBit/s and 12MBit/s.

? 速率設置：自動識別或撥碼開關設置

? 信號延時（電口）：≤11Bit

? 具備4000V的防雷擊以及1.5A的過流保護和600W浪涌保護功能；

? 終端電阻：本機不帶終端電阻，請按需要外接。

光纖接口：

? 光纖波長：多模850nm、1310 nm; 單模1310 nm、1550nm。

? 傳輸光纖：多模50/125 um、62.5/125 um、100/140um;單模8.3/125 um、9/125um、10/125um 。

? 傳輸距離：多模2Km，單模20Km，更遠距離可選。

? 光纖接口類型：SC、FC、 ST可選，標配SC光接口。

? 光線路誤碼率：《10-9

? 信號延時（光口）：≤1.6us/節點。

電源及保護：

? 電源：雙電源冗余輸入，DC（9-36）V，典型DC24V，功耗小于4W， 具有DC1500V電壓隔離以及反接保護功能，工業端子接口。

? 繼電器告警輸出：光纖鏈路故障和電源故障告警輸出，觸點最大容量：DC48V/1A，工業端子接口。

機械特性：

? 外形尺寸：132mm×105mm×52mm

? 外殼：IP30防護等級，波浪紋鋁制加強機殼。

? 安裝方式： 35mmDIN導軌安裝。

? 凈重：800g

工作環境：

? 工作溫度：-10-70℃（-40~+85℃寬溫可選）。

? 相對濕度：≤90%（無冷凝）

? 存放溫度：﹣40～80℃

測試認證：

? EN55022：2010（RE） Band Width:120KHz Frequency Range:30MHz to 1000MHz

? EN61000-4-2:2001（ESD） Air discharge voltage： ±8KV contact discharge voltage： ±4KV

Criterion:B Level 2

? EN61000-4-3:2006（RS） 3V/m（80-1000MHz）Criterion:A Level 2

? Test Standards:EN1122:2001 EPA3050B，EPA3052 EPA3540C，EPA3060A

? Testing item:Pb Cd Hg Cr6+ PBBs

? Test Results:N.D.

應用范圍：

電力系統，交通，能源監控及工業控制等領域。

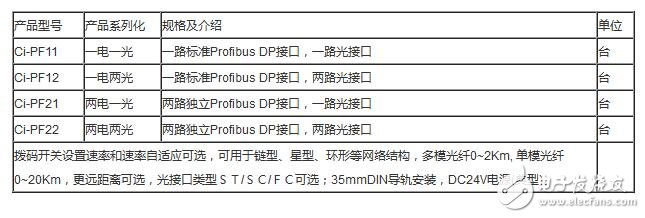

訂貨信息：

Profibus dp總線光纖中繼器可實現兩站之間光纖點對點，多個站之間總線串聯，星型組網及多個站之間光纖自愈環網組網：
