      CD4053B 具有邏輯電平轉換功能的 CMOS 三路 2 通道模擬多路復用器/多路解復用器

      數據：

      描述

      CD405xB模擬多路復用器和解復用器是數字控制的模擬開關，具有低導通阻抗和極低的關斷漏電流。這些多路復用器電路在整個V DD -V SS 和V DD - V EE 電源上消耗極低的靜態功耗 - 電壓范圍，與控制信號的邏輯狀態無關。

      特性

      • 廣泛的數字和模擬信號電平
        • 數字：3 V至20V
        • 模擬： ≤20V PP
      • 低導通電阻，125Ω（典型值）超過15 V PP V的信號輸入范圍 DD - V EE = 18 V
      • 高阻斷電阻，V DD - V EE = 18 V
      • 3 V至20 V（V DD - V 的數字尋址信號的邏輯電平轉換SS = 3 V至20 V）將模擬信號切換至20 V PP （V DD - V EE = 20 V ）匹配開關特性，r ON =5Ω（典型值）V DD - V EE = 15 V極低靜態功耗全部數字控制輸入和供電條件，V DD 時0.2μW（典型值） - V SS = V DD - V EE < /sub> = 10 V
      • 芯片上的二進制地址解碼
      • 5 V，10 V和15 V參數速率ngs
      • 100％測試20 V時的靜態電流
      • 18 V時整個封裝溫度范圍內的最大輸入電流為1μA，18 V和25°C時為100 nA
      • Break-Before-Make Switching消除頻道重疊

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?模擬開關/多路復用器

      ?
      Configuration
      Number of Channels (#)
      Power Supply Type
      Vss (Min) (V)
      Vss (Max) (V)
      Vdd (Min) (V)
      Vdd (Max) (V)
      Ron (Typ) (Ohms)
      Bandwidth (MHz)
      Rating
      Operating Temperature Range (C)
      Package Size: mm2:W x L (PKG)
      Package Group
      Supply Range (Max)
      Ron (Max) (Ohms)
      Input/Output Continuous Current (Max) (mA)
      Supply Current (Typ) (uA)
      Supply Current (Max) (uA)
      Features
      ESD Charged Device Model (kV)
      ESD HBM (kV)
      VIL (Max) (V)
      VIH (Min) (V)
      CD4053B CD4051B CD4051B-MIL CD4051B-Q1 CD4052B CD4053B-MIL CD4053B-Q1
      2:1 SPDT ? ? 8:1 ? ? ? 8:1 ? ? 4:1 ? ? ? 2:1 SPDT ? ?
      3 ? ? 1 ? ? ? 1 ? ? 2 ? ? ? 3 ? ?
      Single
      Dual ? ?      		 Single
      Dual ? ?      		 ? Single
      Dual ? ?      		 Single
      Dual ? ?      		 ? Single
      Dual ? ?
      -10 ? ? -10 ? ? ? -10 ? ? -10 ? ? ? -10 ? ?
      0 ? ? 0 ? ? ? 0 ? ? 0 ? ? ? 0 ? ?
      5 ? ? 5 ? ? ? 5 ? ? 5 ? ? ? 5 ? ?
      20 ? ? 20 ? ? ? 20 ? ? 20 ? ? ? 20 ? ?
      125 ? ? 125 ? ? 125 ? ? 125 ? ? 125 ? ? 125 ? ? 125 ? ?
      30 ? ? 20 ? ? ? 20 ? ? 25 ? ? ? 30 ? ?
      Catalog ? ? Catalog ? ? Military ? ? Automotive ? ? Catalog ? ? Military ? ? Automotive ? ?
      -55 to 125 ? ? -55 to 125 ? ? -55 to 125 ? ? -40 to 125 ? ? -55 to 125 ? ? -55 to 125 ? ? -40 to 125 ? ?
      See datasheet (PDIP)
      16SO: 80 mm2: 7.8 x 10.2(SO)
      16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 See datasheet (PDIP)
      16SO: 80 mm2: 7.8 x 10.2(SO)
      16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 See datasheet (CDIP) ? ? 16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ? See datasheet (PDIP)
      16SO: 80 mm2: 7.8 x 10.2(SO)
      16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 See datasheet (CDIP) ? ? 16SOIC: 59 mm2: 6 x 9.9(SOIC) ? ?
      PDIP
      SO
      SOIC
      TSSOP ? ?      		 PDIP
      SO
      SOIC
      TSSOP ? ?      		 CDIP ? ? TSSOP ? ? PDIP
      SO
      SOIC
      TSSOP ? ?      		 CDIP ? ? SOIC ? ?
      20 ? ? 20 ? ? ? 20 ? ? 20 ? ? ? 20 ? ?
      1300 ? ? 1300 ? ? 240 ? ? 1300 ? ? 1300 ? ? 240 ? ? 1300 ? ?
      10 ? ? 10 ? ? ? 10 ? ? 10 ? ? ? 10 ? ?
      0.04 ? ? 0.04 ? ? ? 0.04 ? ? 0.04 ? ? ? 0.04 ? ?
      3000 ? ? 3000 ? ? ? 3000 ? ? 3000 ? ? ? 3000 ? ?
      Control logic voltage translation
      Dual supply
      Break-before-make ? ?      		 Control logic voltage translation
      Dual supply
      Break-before-make ? ?      		 Low Power
      Break-before-make ? ?      		 Control logic voltage translation
      Dual supply
      Break-before-make ? ?      		 Control logic voltage translation
      Dual supply
      Break-before-make ? ?      		 Low Power
      Break-before-make ? ?      		 Dual supply ? ?
      1.5 ? ? 2 ? ? ? ? ? ? ?
      2.5 ? ? 3 ? ? ? ? ? ? ?
      Vdd*.3 ? ? Vdd*.3 ? ? ? Vdd*.3 ? ? Vdd*.3 ? ? ? Vdd*.3 ? ?
      Vdd*.7 ? ? Vdd*.7 ? ? ? Vdd*.7 ? ? Vdd*.7 ? ? ? Vdd*.7 ? ?

      方框圖 (2)

      技術文檔

      數據手冊（1）

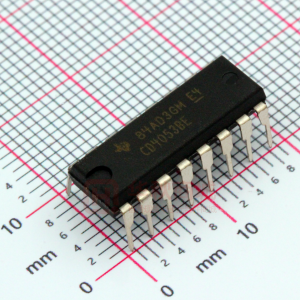

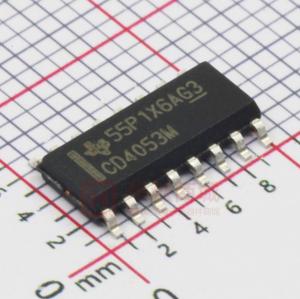

      元器件購買 CD4053B 相關庫存
