UCC28C44-Q1 汽車類 BiCMOS 低功耗電流模式 PWM 控制器

數據： UCC28C4x-Q1 Automotive BiCMOS Low-Power Current-Mode PWM Controllers 數據表

描述

UCC28C4x-Q1系列器件是高性能電流模式PWM控制器。它們是增強型BiCMOS版本，與行業標準UC28C4x系列PWM控制器具有引腳兼容性。

提供控制固定頻率，峰值電流模式電源的必要功能，該系列具有多種性能優勢。這些器件提供高達1 MHz的高頻工作，啟動和工作電流較低，從而最大限度地降低了啟動損耗和低工作功耗，從而提高了效率。這些器件還具有快速電流輸出，輸出延遲時間為35 ns，具有±1 A峰值輸出電流能力，可直接驅動大型外部MOSFET的上升和下降時間。

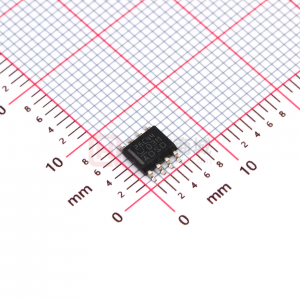

UCC28C4x-Q1系列是采用8引腳SOIC（D）封裝。

特性

AEC-Q100符合以下結果：
- 設備溫度等級1：-40?C至125?C
- 設備HBM分類等級2：±2kV
- 設備CDM分類等級C4B：750 V
1-MHz操作
50μA待機電流，最大100μA
52 kHz時低工作電流2.3 mA
快速35 ns逐周期過流限制
±1-A峰值輸出電流
軌到軌輸出擺幅為25 ns上升和20 ns下降時間
±1％初始調整2.5 V誤差放大器參考
修整振蕩器放電電流
新的欠壓鎖定版本
使用UCC28C4x-Q1使用WEBENCH ^{?創建自定義設計} Power Designer

所有商標均為其各自所有者的財產。

參數 與其它產品相比?PWM 與諧振控制器

?
Topology
Control Method
Vin (Min) (V)
Vin (Max) (V)
Frequency (Max) (kHz)
UVLO Thresholds On/Off (V)
Duty Cycle (Max) (%)
Gate Drive (Typ) (A)
Features
Rating
Operating Temperature Range (C)
Pin/Package
?

UCC28C44-Q1	UCC28C40-Q1	UCC28C41-Q1	UCC28C42-Q1	UCC28C43-Q1	UCC28C45-Q1
Boost Buck Buck-Boost Flyback Forward ? ?	Boost Buck Buck-Boost Flyback Forward ? ?	Boost Buck-Boost Flyback Forward ? ?	Boost Buck-Boost Flyback Forward ? ?	Boost Buck Buck-Boost Flyback Forward ? ?	Boost Buck Buck-Boost Flyback Forward ? ?
Current ? ?	Current ? ?	Current ? ?	Current ? ?	Current ? ?	Current ? ?
9 ? ?	6.6 ? ?	7 ? ?	?	8.4 ? ?	7.6 ? ?
20 ? ?	20 ? ?	20 ? ?	?	20 ? ?	20 ? ?
1000 ? ?	1000 ? ?	1000 ? ?	1000 ? ?	1000 ? ?	1000 ? ?
14.5/9 ? ?	7/6.6 ? ?	7/6.6 ? ?	14.5/9 ? ?	8.4/7.6 ? ?	8.4/7.6 ? ?
50 ? ?	100 ? ?	50 ? ?	100 ? ?	100 ? ?	50 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
Error Amplifier ? ?	?	Adjustable Switching Frequency Current Limiting Dead Time Control Error Amplifier Multi-topology Programmable Max Duty Cycle ? ?	?	Adjustable Switching Frequency Current Limiting Dead Time Control Error Amplifier Programmable Max Duty Cycle ? ?	Error Amplifier ? ?
Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
8SOIC ? ?	8SOIC ? ?	8SOIC ? ?	8SOIC ? ?	8SOIC ? ?	8SOIC ? ?
