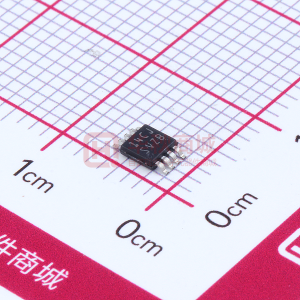

LM25085-Q1 42V 寬輸入電壓恒定導通時間 PFET 降壓開關控制器

數據： LM25085 / -Q1 42V Constant On-Time PFET Buck Switching Controller 數據表

描述

LM25085是一款高效PFET開關穩壓控制器，可用于快速，輕松地開發小型，高效的降壓穩壓器，適用于各種應用。該高壓控制器包含一個PFET柵極驅動器和一個高壓偏置調節器，可在4.5V至42V的寬輸入范圍內工作。恒定的導通時間調節原理不需要環路補償，簡化了電路實現，并產生超快的負載瞬態響應。由于輸入電壓和導通時間之間的反比關系，工作頻率幾乎保持恒定，線路和負載變化。 PFET架構允許100％占空比工作，以實現低壓差。 PFET的R _DS（ON）或外部檢測電阻可用于檢測過流檢測電流。

特性

LM25085-Q1是一種汽車級產品，符合AEC-Q100 1級標準（?? 40°C至125°C
工作結溫
4.5V至42V寬輸入電壓范圍
可調節電流限制使用R _DS（ON）或
電流檢測電阻器
可編程開關頻率至1MHz
無需環路補償
超快瞬態響應
幾乎恒定的工作頻率線路和
負載變化
可調輸出電壓1.25V
精度±2％反饋參考
能夠100％占空比運行
內部軟啟動定時器
集成高壓偏置穩壓器
熱關斷

參數 與其它產品相比?降壓控制器（外部開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Number of Phases
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
Control Mode
?

LM25085-Q1	LM25085	LM25085A	LM5085	LM5085-Q1
4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
42 ? ?	42 ? ?	42 ? ?	75 ? ?	75 ? ?
1.25 ? ?	1.25 ? ?	0.9 ? ?	1.25 ? ?	1.25 ? ?
42 ? ?	42 ? ?	42 ? ?	75 ? ?	75 ? ?
10 ? ?	10 ? ?	10 ? ?	10 ? ?	10 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
50 ? ?	50 ? ?	50 ? ?	50 ? ?	50 ? ?
1000 ? ?	1000 ? ?	1000 ? ?	1000 ? ?	1000 ? ?
1.25 ? ?	1.25 ? ?	1.25 ? ?	1.3 ? ?	1.3 ? ?
Adjustable Current Limit Frequency Synchronization ? ?	Adjustable Current Limit Frequency Synchronization ? ?	Adjustable Current Limit Frequency Synchronization ? ?	Adjustable Current Limit Enable Frequency Synchronization ? ?	Adjustable Current Limit Enable Frequency Synchronization ? ?
100 ? ?	100 ? ?	100 ? ?	100 ? ?	100 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Automotive ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?
MSOP-PowerPAD ? ?	MSOP-PowerPAD VSSOP WSON ? ?	MSOP-PowerPAD VSSOP WSON ? ?	MSOP-PowerPAD VSSOP WSON ? ?	MSOP-PowerPAD ? ?
Constant on-time (COT) ? ?	Constant on-time (COT) ? ?	Constant on-time (COT) ? ?	Constant on-time (COT) ? ?	Constant on-time (COT) ? ?
