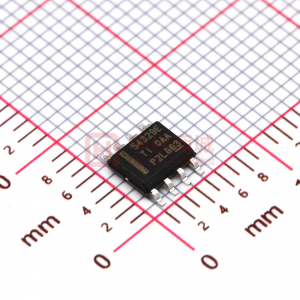

      TPS54329E 具有 D-CAP2 模式和輕載效率的 4.5V 至 18V 輸入、3A 同步降壓轉換器

      數據：

      描述

      TPS54329E是一款自適應接通時間D-CAP2模式同步降壓型轉換器.TPS54329E為系統設計人員提供了一個低成本，低組件數量和低待機電流的解決方案來完成各種終端設備的電源總線調節器套件的設計.TPS54329E的主控制環路采用D-CAP2模式控制，無需外部補償組件便可實現快速瞬態響應。 Eco-mode?使TPS54329E能夠在較輕負載狀態下保持高效率。此外，TPS54329E的專有電路還使這個設備能夠采用諸如POSCAP或SP-CAP等低等效串聯電阻（ESR）輸出電容器以及超低ESR陶瓷電容器。該器件的工作輸入電壓介于4.5 V至18 V之間。輸出電壓可在0.76 V與7 V之間進行編程。此外，該器件還支持可調軟啟動時間.TPS54329E采用8-引腳DDA封裝，設計作溫度范圍為-40°C到85°C。

      特性

      • D-CAP2模式支持快速瞬態響應
      • 低輸出紋波并支持陶瓷輸出電容器
      • 寬V IN 輸入電壓范圍：4.5 V至18 V
      • 輸出電壓范圍：0.76 V至7.0 V
      • 高效率集成型FET
        針對更低占空比比應用進行了優化
        ，支持100mΩ（高側）與74mΩ（低側）
      • 關斷時的高效率，流耗不足10μA
      • 高初始帶隙參考精度
      • 可調軟啟動
      • 預偏置軟啟動
      • 650-kHz開關頻率（f SW ）
      • 逐周期限流
      • 自動跳躍Eco-mode以實現輕負載時的高效率

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54329E TPS54229 TPS54229E TPS54239 TPS54239E TPS54329 TPS54339 TPS54339E
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      18 ? ? 18 ? ? 18 ? ? 23 ? ? 23 ? ? 18 ? ? 23 ? ? 23 ? ?
      0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ?
      7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ?
      3 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 3 ? ? 3 ? ? 3 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      650 ? ? 650 ? ? 650 ? ? 600 ? ? 600 ? ? 650 ? ? 600 ? ? 600 ? ?
      650 ? ? 650 ? ? 650 ? ? 600 ? ? 600 ? ? 650 ? ? 600 ? ? 600 ? ?
      0.8 ? ? 0.8 ? ? 0.85 ? ? 0.6 ? ? 0.6 ? ? 0.8 ? ? 0.85 ? ? 0.6 ? ?
      Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Synchronous Rectification ? ?      		 Enable
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?
      D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ?
      85 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 85 ? ? 90 ? ? 90 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SO PowerPAD ? ? SO PowerPAD ? ? SO PowerPAD ? ? SO PowerPAD ? ? SO PowerPAD ? ? SO PowerPAD ? ? SO PowerPAD ? ? SO PowerPAD ? ?

      技術文檔

      數據手冊（1）
      元器件購買 TPS54329E 相關庫存
