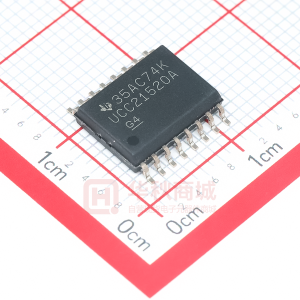

      UCC21520-Q1 汽車類 4A/6A、5.7kVrms 隔離式雙通道柵極驅動器

      數據：

      描述

      UCC21520-Q1是一款隔離式雙通道柵極驅動器，具有4A峰值拉電流和6A峰值灌電流。該器件設計用于驅動高達5MHz的功率MOSFET，IGBT和SiC MOSFET，具有一流的傳播延遲和脈寬失真度。

      輸入側通過一個5.7 kV RMS 增強型隔離柵與兩個輸出驅動器隔離，共模瞬態抗擾度（CMTI）的最小值為100V /ns。兩個二次側驅動器之間采用內部功能隔離，支持高達1500 V DC 的工作電壓。

      該驅動器可配置為兩個低側驅動器，兩個高側驅動器或一個單區驅動器。禁用引腳在設為高電平時可同時關斷兩個輸出，在懸空或接地時允許器件正常運行。作為一種故障安全機制，一次側邏輯故障會強制兩個輸出為低電平。

      此器件接受高達25V的VDD電源電壓.3V到18V的寬輸入電壓VCCI范圍使得該驅動器適用于連接數和模擬控制器。所有電源電壓引腳均具有欠壓閉鎖（UVLO）保護。

      憑借上述所有高級特性，UCC21520-Q1能夠滿足各類電源應用中對于高效率，高電源密度和穩健性的需求。

      特性

      • 符合汽車應用應用
      • 具有符合AEC-Q100標準的下列特性
        • 器件溫度1級
        • 器件人體放電模式（HBM）靜電放電（ESD）分類等級H2
        • 器件CDM ESD分類等級C6
      • 通用：雙路低側，雙路高側或半橋驅動器
      • 工作溫度范圍：-40°C至+ 125°C
      • 開關參數：
          < li> 19ns典型傳播延遲
        • 10ns最小脈沖寬度
        • 5ns最大延遲匹配度
        • 6ns最大脈寬失真度
      • 共模瞬態抗擾度（CMTI）大于100 V /ns
      • 浪涌抗擾度高達12.8kV
      • 隔離柵壽命＆gt; 40年
      • 4A峰值拉電流，6A峰值灌電流輸出
      • TTL和CMOS兼容輸入
      • 3V至18V輸入VCCI范圍，可連接數字和模擬控制器
      • 高達25V的VDD輸出驅動電源
      • 可通過編程的重疊和死區時間
      • 抑制短于5ns的輸入脈沖和瞬態噪聲
      • 可針對電源排序快速禁用
      • 安全相關認證：
        • 符合DIN V VDE V 0884-11：2017-01標準的8000V PK < /sub>增強型隔離
        • 符合UL 1577標準且長達1分鐘的5.7kV RMS 隔離
        • 獲得CSA認證，符合IEC 60950-1 ，IEC 62368-1，IEC 61010-1和IEC 60601-1終端設備標準
        • 獲得GB4943.1-2011 CQC認證
      < p> 所有商標均為其各自所有者的財產。

      參數 與其它產品相比?隔離式柵極驅動器

      ?
      Isolation Rating (Vrms)
      DIN V VDE V 0884-10 Transient Overvoltage Rating (Vpk)
      DIN V VDE V 0884-10 Working Voltage (Vpk)
      Number of Channels (#)
      Power Switch
      Enable/Disable Function
      Output VCC/VDD (Max) (V)
      Output VCC/VDD (Min) (V)
      Input VCC (Min) (V)
      Input VCC (Max) (V)
      Peak Output Current (A)
      Prop Delay (ns)
      Prop Delay (Max) (ns)
      Operating Temperature Range (C)
      Package Group
      UCC21520-Q1 UCC21520A-Q1 UCC20225 UCC21222-Q1 UCC21520
      5700 ? ? 5700 ? ? 2500 ? ? 3000 ? ? 5700 ? ?
      8000 ? ? 8000 ? ? 3535 ? ? 4242 ? ? 8000 ? ?
      2121 ? ? 2121 ? ? 792 ? ? 990 ? ? 2121 ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      MOSFET
      IGBT ? ?      		 MOSFET
      IGBT
      SiCFET ? ?      		 MOSFET
      GaNFET ? ?      		 MOSFET
      IGBT
      GaNFET ? ?      		 MOSFET
      IGBT ? ?
      Disable ? ? Disable ? ? Disable ? ? Disable ? ? Disable ? ?
      25 ? ? 25 ? ? 25 ? ? 18 ? ? 25 ? ?
      9.2 ? ? 9.2 ? ? 9.2 ? ? 9.2 ? ? 9.2 ? ?
      3 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ?
      18 ? ? 18 ? ? 18 ? ? 5.5 ? ? 18 ? ?
      6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ?
      19 ? ? 19 ? ? 19 ? ? 25 ? ? 19 ? ?
      30 ? ? 30 ? ? 30 ? ? 40 ? ? 30 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      SOIC ? ? SOIC ? ? VLGA ? ? SOIC ? ? SOIC ? ?
