JGJ121／T-99工程網絡計劃技術規程

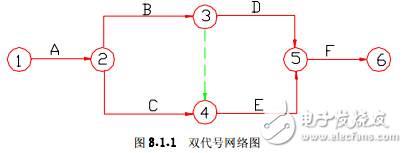

雙代號網絡圖中 每一條箭線應表示一項工作 圖箭線的箭尾節點表示該工作的開始 箭線的箭頭節點表示該工作的結束 在非時標網絡圖中 箭線的長度不直接反映該工作所占用的時間長短 箭線宜畫成水平直線 也可畫成折線或斜線 水平直線投影的方向應自左向右 表示工作的進行方向
雙代號網絡圖的節點應用圓圈表示 并在圓圈內編號 節點編號順序應從小到大 可不連續 但嚴禁重復雙代號網絡圖中 一項工作應只有唯一的一條箭線和相應的一對節點編號 箭尾的節點編號應小于箭頭的節點編號雙代號網絡圖中的虛箭線 表示一項虛工作 其表示形式可垂直方向向上或向下 也可水平方向向右雙代號網絡計劃中一項工作的基本表示方法應以箭線表示工作 以節點 表示開始節點 以節點 表示結束節點 工作名稱應標注在箭線之上 持續時間應標注在箭線之下
