TMS320F2812（簡稱F2812）是TI公司推出的C2000系列性能最高的一款芯片，也是目前DSP領域最先進、功能最強大的32位定點DSP 芯片。它既具有數字信號處理能力，又具有強大的事件管理能力和嵌入式控制功能，其片內自帶了128 K字的Flash，可以將程序直接寫入片內運行，開發和使用都非常方便。自推出以來，已被國內的各行業的開發工程師用于開發各種先進的監控產品。各種監控產品在線運行時，難免會發現和需要處理各種意料不到的問題，有必要及時升級相應的程序。F2812的程序通常需要專用的燒寫器和軟件才能寫入，但由于空間距離、時間、現場條件等多方面原因的限制，現場運行的設備很難在就地進行程序升級。因此，本文探討了如何利用設備現有的RS-232數據通信串口進行遠程的程序升級方法。
　　1 設備硬件構成

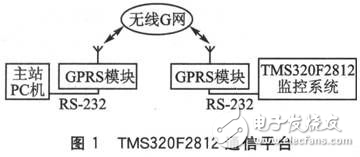

　　下面針對一臺現場在線運行的F2812監控設備進行遠程程序升級。該設備通過RS-232串口和外掛的GPRS模塊與主站PC機可進行點對點通信，其硬件通信平臺的構成如圖1所示。
　　
　　各硬件模塊的主要功能：
　?、僦髡綪C機，負責對遠程F2812監控系統發操作命令，收集實時數據等。
　?、贕PRS通信模塊，通過RS-232接口分別與主站PC機和監控系統連接，實現串口到Internet，遠程數據透明傳輸。
　?、跢2812監控系統負責執行上位機的命令，采集現場數據、存儲并定時發送到上位PC機。F2812監控電路板上外擴有128 K字的RAM存儲，用于存儲采集到的數據，以及進行程序升級時，存儲上位機傳送過來的升級程序數據，待數據傳送完成后，以數據塊的方式將升級程序?qū)懭?Flash內，對程序進行燒寫固化。
　　程序的遠程升級方法主要用上位PC機，通過專用工具軟件，將升級程序數據分割發送，下位監控系統收到程序數據后，先將數據放入內存指定的區域，待到全部數據收集結束；同時進行CRC校驗，正確后，調用預先嵌入的Flash燒寫函數進行數據寫入，即可實現程序遠程升級功能。
　　2 軟件設計方案
　　2．1 功能分塊

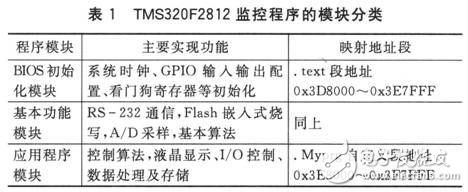

　　為了能夠順利實現程序遠程升級功能，在程序的設計編寫過程中，可將F2812監控程序有計劃地分成幾個主要功能模塊：BIOS初始化模塊、基礎功能模塊、應用程序模塊。各模塊的構成和地址安排如表1所列。
　　
　　DSP的監控程序經CCS開發系統編譯后，程序即生成一個*．out類型的COFF公共目標文件，公共目標格式文件對程序各模塊進行分段存放，主要有程序段（．text）、數據段（．data）、用戶自定義段（．Myprg）等，如程序未進行特別指定，編譯后的程序模塊會自動分配到公共目標格式文件的程序段（．text）內。為了能夠?qū)崿F(xiàn)程序可遠程升級功能，需要應用程序模塊單獨映射到用戶自定義模塊內，升級過程只需對用戶自定義模塊（．Mprg）所在的 Flash地址區域進行擦寫即可，這樣還可確保監控程序的基本功能不受Flash擦寫過程和擦寫失敗的影響，這也是程序能否實現遠程升級功能的關鍵。
