為了幫助數字信號處理器（DSP）開發人員最大化地延長電池使用時間，并促成功率敏感的便攜系統，德州儀器（TI）公司推出了TMS320C5509A、TMS320C5507和TMS320C5503數字信號處理器。不過，要確保這種DSP不消耗任何不必要的功率，就必須了解如何才能將功耗降至最低，以及怎樣充分利用將所有暫未使用的外設保持在閑置狀態的優勢。
　　例如，高效節能的系統級線路板設計，會要求某些特殊引腳具有良好的終止（termination）功能，以及令部分外設處于閑置狀態，并充分利用DSP的閑置和省電模式。通過動態關斷未使用的所有外設和內部功能性單元，即可以實現這第一點。將功耗減至最小，還有助于降低成本、減小發熱量和降低器件密度。
　　若輸入引腳處于懸空狀態，則懸空引腳的邏輯狀態每一次切換時，都將產生額外的I/O電流消耗。開發人員可以通過對未使用的引腳和懸空引腳進行控制來節省能量，同時保持最佳功能性。對于重要的功率敏感應用，閑置或正確地配置未使用的DSP外設，比如實時時鐘（RTC）、A/D轉換器、MMC/SD卡以及USB，也能夠節省能量。
　　右文給出了有關如何通過中斷C5509A、C5507和C5503 DSP上未使用的外設引腳來優化功耗的一些指導原則。
　　建議
　　1.將DSP設置為待機模式――這是功率優化的關鍵部分。為此，開發人員可以啟動閑置配置，包括閑置CPU、所有外設、時鐘發生器和片上振蕩器。
　　2.通過上拉/下拉方式中斷未使用的輸入引腳，確保未使用的“輸出”引腳沒有連接任何阻性負載。激活EMIF總線上的總線保持器（bus keeper），也能夠節省能量。
　　3.實時時鐘（RTC）模塊應該在未使用時上電，從而幫助將功耗降到最低。因為RTC是唯一能與芯片其余部分完全隔離的模塊。它可以在芯片其余部分?jǐn)嚯姇r被供電，反之亦然。DSP上的其它外設和模塊的閑置不會影響RTC。
　　4.將片內模數轉換器（ADC）的時鐘頻率設定為盡可能最低的4MHz，這樣一來，最大可能的轉換時鐘頻率為2MHz。這將使得ADC狀態機的功耗降至最低。如果某個片上ADC模塊未被使用，則連接電源和接地的ADC應該按照規格說明書的規定來相應地連接電源和接地。
　　5.通過設定USBIDLECTL寄存器的各個位，使DSP上的USB模塊處于閑置狀態。為了使USB端口不工作，使USBIDLECTL寄存器的閑置啟用位（IDLEEN）置1，再讓ICR的PERI位置1。確保USBCLK被設定在48MHz。確保DP和DN引腳處于懸空狀態。最后，通過10kΩ的上拉電阻把USB的PU引腳上拉到高電平，以保證USB不會復位，不會喚醒片上振蕩器。
　　

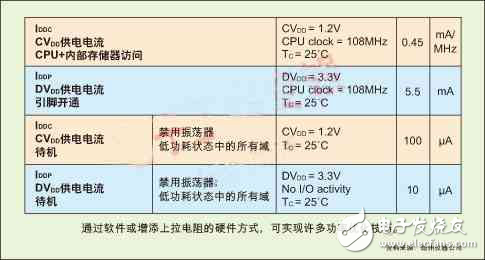

　　圖：通過軟件或增添上拉電阻的硬件方式，可實現許多功率優化技巧
　　不建議
　　1.連接仿真器或使用Code Composer Studio集成開發環境的調試功能，把DSP置于睡眠或Idle3模式。不需要任何懸掛中斷，并確保未使用的輸入引腳被上拉至高電平。不需要進行任何DMA傳輸，也不需要激活RTDX，否則都將重新激活I(lǐng)dle3模式。
　　2.擁有外部中斷或片上實時時鐘產生的中斷。不要將USB主機重新使用或?qū)⑾到y(tǒng)硬件重置，否則會將內部振蕩器從閑置或睡眠模式中喚醒。
　　3.中斷數據或地址總線引腳，而它們具有保持器功能，能夠減少懸空未使用引腳引起的靜態功耗。總線保持器將使得未用引腳無需外部電阻。
　　4.使用外部振蕩器。為使功耗最小，應考慮采用片內振蕩器。
　　5.讓RTC引腳處于懸空狀態，即使沒有使用。因為DSP關斷時，通常應使RTC保持運行。讓RTC引腳懸空，將增加轉換次數，從而消耗更多能量。
?
