摘要：特定諧波消除是一種以消除某些特定諧波為目的的優化脈寬調制方法。與其它脈寬調制技術相比，具有消諧性好，輸出波形質量高，電力電子器件開關頻率低，開關損耗小，電壓利用率高等特點。本文主要討論利用DSP 芯片TMS320F2812 來實現特定脈寬調制波的方法并給出實現了的波形。
　　1 引言
　　在電力電子技術飛速發展的今天， 逆變器中采用各種PWM 控制策略的諧波抑制技術不斷涌現，真可謂百花齊放。但歸納起來，可以分為三大類：正弦PWM、隨機PWM及特定消諧PWM。特定消諧PWM技術（SHE:Selected HarmONic Elimination）是直接利用輸出電壓的數學模型來求解開關角，從而達到消除指定次諧波的目的。與其他PWM 技術相比，特定消諧PWM 技術具有輸出波形質量好、功率開關管的開關頻率低、開關損耗小、電壓利用率高以及可實現特定優化目標等獨特的優點。對特定消諧PWM 技術進行更深入的研究使其得到工程實現與推廣應用，從而使大量采用PWM 逆變器的電力電子裝置本身不產生諧波，即使用電設備獲得高質量的正弦波。這對于提高電力電子裝置本身的性能，減小乃至消除用電設備因諧波而造成的一切不良后果， 延長用電設備的壽命， 具有極其重要的意義。
　　2 特定消諧脈寬調制技術
　　

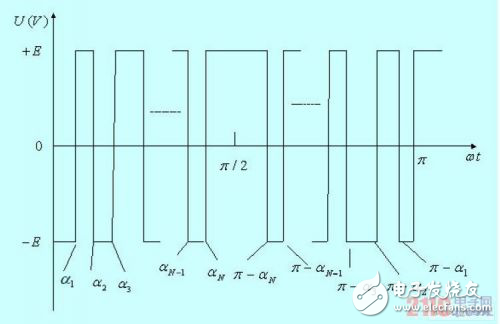

　　圖1 特定諧波消除脈寬調制波
　　在特定消諧技術中， 首先是根據人為設計的逆變器輸出波形的特點及擬消除諧波的次數和個數來建立輸出波形的數學模型，然后由數學模型求解開關角以得到所希望的輸出波形，從而達到使逆變器的輸出波形中不含擬消除次數及個數諧波的目的。
　　為了說明特定諧波消除的原理， 這里以最常見、應用最廣泛的單相電壓型逆變器為研究對象，建立特定消諧技術的數學模型。
　　圖1 所示的輸出電壓波形的付立葉級數可以表示為：
　　
　　實際應用中， 我們構造的單相輸出電壓波形f （wt） 既是奇函數，又是奇諧函數，即f （wt） 在［0，p ］區間以p / 2 點為軸對稱，在［0， 2p ］區間以p 點為點對稱，?
