AD0809的詳細資料，包括輸入通道選擇和輸出數據的轉換，也介紹了一些在使用過程中用到的問題
?、?內部結構
有模擬多路轉換開關和A/D轉換兩大部分。

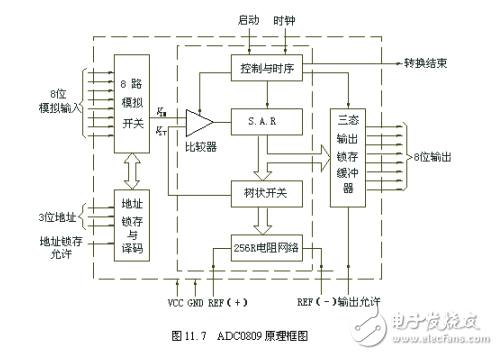

模擬多路轉換開關由8路模擬開關和3位地址鎖存與譯碼器組成，地址鎖存允許信號ALE將三位地址信號ADDC、ADDB和ADDA進行鎖存，然后由譯碼電路選通其中一路摸信號加到A/D轉換部分進行轉換。A/D轉換部分包括比較器、逐次逼近寄存器SAR、256R電阻網絡、樹狀電子開關、控制與時序電路等，另外具有三態輸出鎖存緩沖器，其輸出數據線可直接連CPU的DB。參見圖11.7。
