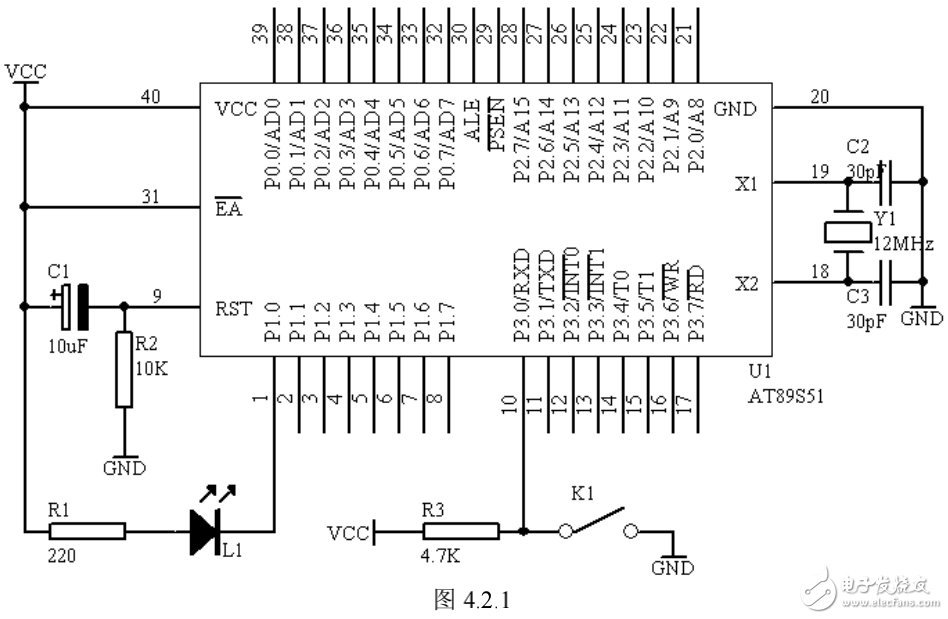

如圖 4.2.1 所示，監視開關 K1（接在 P3.0 端口上），用發光二極管 L1（接在單片機 P1.0端口上）顯示開關狀態，如果開關合上，L1 亮，開關打開，L1 熄滅。

　　電路原理圖

　　系統板上硬件連線 系統板上硬件連線 系統板上硬件連線 系統板上硬件連線

　?。?）． 把“單片機系統”區域中的 P1.0 端口用導線連接到“八路發光二極管指示模塊”區域中的 L1 端口上；

　　（2）． 把“單片機系統”區域中的 P3.0 端口用導線連接到“四路撥動開關”區域中的K1 端口上；

　　程序設計內容

　　（1）開關狀態的檢測過程

　　單片機對開關狀態的檢測相對于單片機來說，是從單片機的 P3.0 端口輸入信號，而輸入的信號只有高電平和低電平兩種，當撥開開關 K1 撥上去，即輸入高電平，相當開關斷開，當撥動開關 K1 撥下去，即輸入低電平，相當開關閉合。單片機可以采用 JB BIT，REL 或者是 JNB BIT，REL 指令來完成對開關狀態的檢測即可。

　?。?）輸出控制

　　如圖 3 所示，當 P1.0 端口輸出高電平，即 P1.0＝1 時，根據發光二極管的單向導電性可知，這時發光二極管 L1 熄滅；當 P1.0 端口輸出低電平，即 P1.0＝0 時，發光二極管 L1 亮；我們可以使用 SETB P1.0 指令使 P1.0 端口輸出高電平，使用 CLR P1.0 指令使 P1.0 端口輸出低電平。
