發視頻資料介紹
了解示波器的構造和工作原理
學會利用示波器來測量電壓和頻率
掌握李薩如圖形的基本原理和用途
CS-4125單束雙綜示波器
LAG-27音頻信號源
EM1643函數發生器

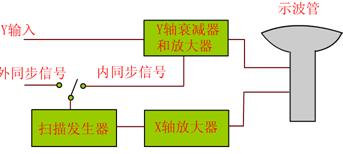

1.示波器基本組成:2.示波管結構圖3.水平掃描電壓波形圖4.示波器顯示波形過程5.當兩頻率比值不是整數時的波形6.雙綜示波器的兩種交替顯波形方式7.相位差不同時的lisaru圖形8.相位差的測量方法一:lisaru法8.相位差的測量方法二:時基法9.頻率為2:1時的lisaru圖形成過程10.頻率為其他比值時的lisaru簡圖11.似lisaru圖形測量相位差
12. 注意事項
(1)熱電子儀器一般要避免頻繁開機、關機，示波器也是這樣.
(2)如果發現波形受外界干擾，可將示波器外殼接地.
(3)“Y輸入”的電壓不可太高，以免損壞儀器，在最大衰減時也不能超過400 V.“Y輸入”導線懸空時，受外界電磁干擾出現干擾波形，應避免出現這種現象.
(4)關機前先將輝度調節旋鈕沿逆時針方向轉到底，使亮度減到最小，然后再斷開電源開關.
(5)在觀察熒屏上的亮斑并進行調節時，亮斑的亮度要適中，不能過亮.
