USB培訓_Part3_USB_OTG_IP及其庫的使用
? USB IP ? 可作為全速或低速的USB設備 ? 存在于STM32F102、STM32F103 ? FS OTG IP ? 可作為全速和低速USB主機 ? 可作為全速USB設備 ? 存在于STM32F105、STM32F107、STM32F2、STM32F4 ? HS OTG IP ? 可作為高速、全速和低速USB主機 ? 可作為高速和全速USB設備 ? 存在于STM32F2、STSM32F4
?

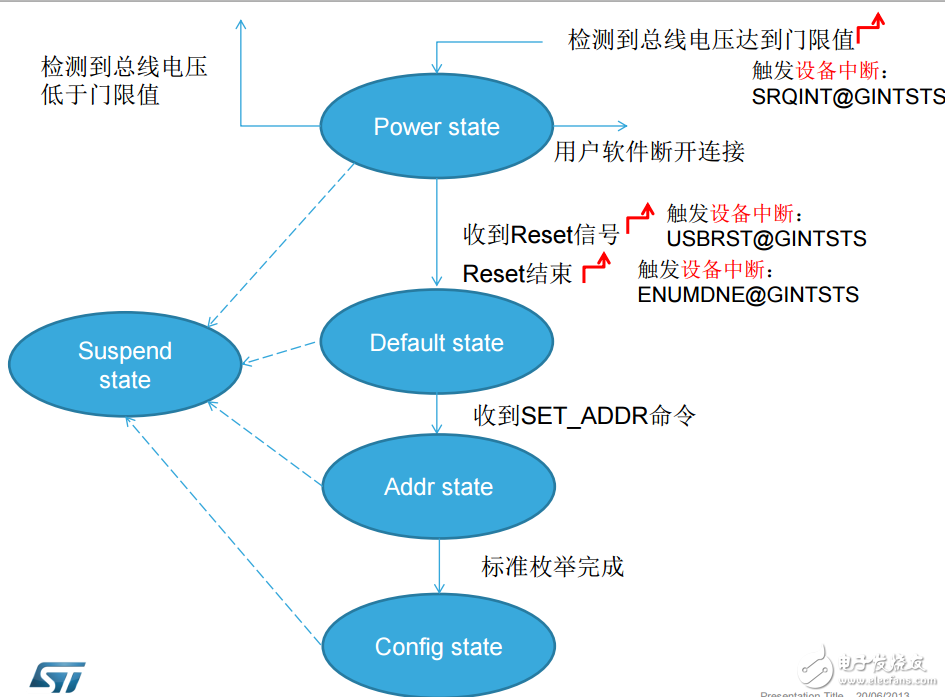

? 使用PA.9監測USB總線電壓，是可選的 ? PA.9連到插槽的Vbus引腳 ? 檢測到B-session有效電壓，自動使能D+的上拉電阻；觸發設備中斷：SRQINT@GINTSTS ? 檢測到Vbus低于B-session有效電壓，自動斷開上拉電阻；觸發設備中斷： SEDET@GOTGINT ? PA.9也可作為GPIO使用（需搭配軟件的配置：NOVBUSSENS@OTG_FS_GCCFG） ? 支持軟件控制斷開和主機的連接（關閉D+上拉） ? SDIS@DCTL，可觸發主機端的設備斷開中斷 ? 無需在D+和D-數據線上放串行電阻（阻抗匹配已滿足USB規范） ? 設備的掛起模式 ? 總線空閑3ms ? 觸發設備中斷：ESUSP@GINTSTS ? 3ms后 ? 觸發設備中斷：USBSUSP@GINTSTS ? 可通過主機發送的resume信號喚醒（觸發設備中斷：RWUSIG@GINTSTS） ? 也可通過設備自身發送喚醒信號（置位WKUPINT@DCTL并在1~15ms后復位它）
