發視頻資料介紹
無屏蔽雙絞線（UTP），比如超五類線（Cat-5e），最初主要設計用于局域網（LAN）傳輸，因為其具有良好的性能和較低的成本，現已成為其他許多信號傳輸應用的經濟型解決方案。標準的Cat-5e線纜中有4對雙絞線，在寬帶視頻信號的傳輸系統中，可以采用4對雙絞線中的3對來傳輸RGB（紅、綠、藍）的電腦視頻信號或YPbPr（亮度和兩個色差）的高清分量視頻信號。所需的水平和垂直同步脈沖可以在視頻信號消隱間隔中嵌入，也可以在3對雙絞線中作為差分信號的共模來傳輸。

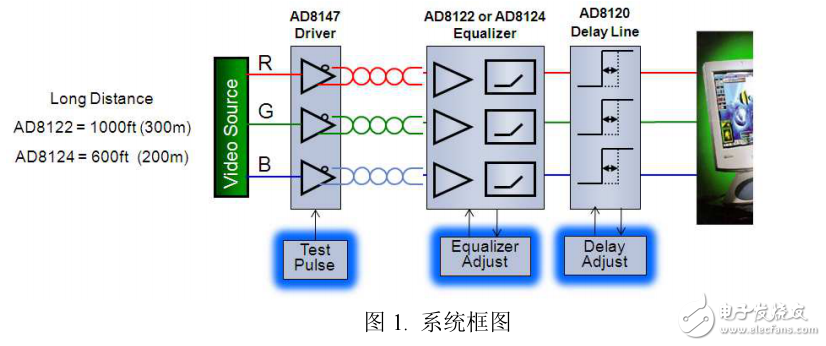

本參考設計整體系統分為兩個部分：發送端（DriverBoard）和接收端（ReceiverBoard）。視頻信號通過VGA接口進入發送端，將單端的RGB信號調理為差分信號，并將行/場同步信號調制為信號的共模，然后通過UTP（UnshieldedTwistedPair）線來進行長距離傳輸（通常使用非交叉式網線Cat-5e即可）。接收端需要將差分信號轉化為單端信號，同時提取行/場同步信號。由于長距離的傳輸會產生信號衰減和RGB信號不同步的問題，所以在接收端還需要進行EQ補償和Skew補償。
