當前，隨著大功率IGBT模塊的應用愈來愈普遍，尤其是在軌道交通、智能電網、新能源汽車、新能源發電等領域擁有至關重要的作用，成為目前世界學術界及T業領域研究的熱點。對于集成式的功率模塊來說，工作時其內部的芯片損耗功率，相當于熱源，熱量經過焊層、襯板、基板等，經由散熱器散熱。隨著功率器件的高頻化，其內部芯片損耗的功率也隨之越來越高，這就造成模塊的結溫增大，當結溫超過一定值時，IGBT模塊的T作可靠性就將大大降低。

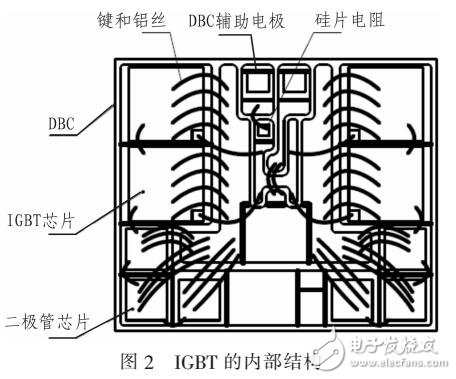

文中通過對1700V-3600A lCBT模塊進行熱學分析，建立與其相對應的熱阻模型，并利用ANSYS軟件對模塊經行建模與仿真，得到lCBT穩態時的溫度分布，將得到的仿真結果同實驗結果對比，驗證IGBT長時間工作后達到穩態時的溫度是否其超過了正常工作的溫度限制。
