無線調頻發射電路圖

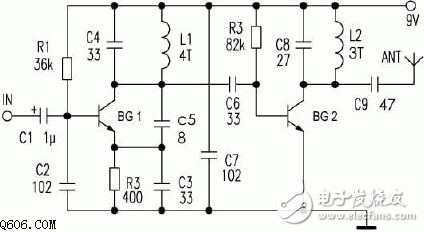

如圖所示。工作電壓為9V，工作電流2～6mA，元件參數如圖可知，BG1為9018、BG2為C1959（也可以是9018，不過功率較小，如果是D-40可以將射距離擴大到1000米，D-40在電子商店很難買到。），L1、L2為0.5mm的漆包線在0.5的圓棒上繞4和3圈，工作電壓可以提高到12V，這樣發射的距離可增加，不過頻率會變化，整個電路最好用電池供電，可達到音質和穩頻的最佳效果，調試時先關閉BG2的工作，調好你所需的頻率，最后打開BG2電路調節功率。本電路我是采用BG1--D40、BG2--C1970效果很好，電壓12V，BG1工作電壓6V，距離是3000米（定向?qū)嶒灒?。如果你要采用D-40，請你要注意D-40的工作電壓是6V！最好將本電路裝在一個鐵盒里，輸入端加一個衰落減網絡。
無線調頻
