發視頻資料介紹

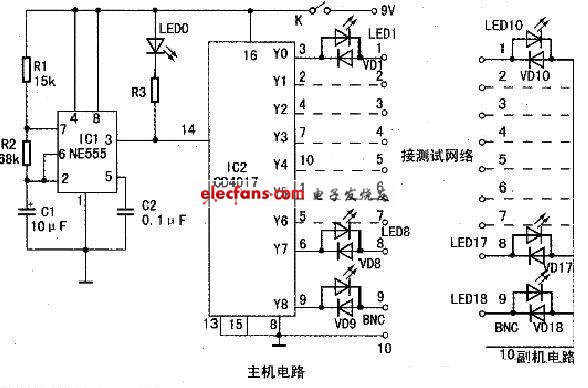

本電路中IC1選用NE555，IC2選用CD4017。LED0使用φ5mm紅色發光管，LED1-LED18使用。φ3mm綠色發光管。另外，為方便連接測試網線，還應準備兩個RJ45插座盒。電源采用9V層疊電池。其他元件無特殊要求。
電路調試通過后，分別在主機機殼的RJ45插座盒的前面板上，按發光二極管的直徑鉆10個洞。在副機機殼的RJ45插座盒的前面板上，按發光二極管的直徑鉆9個洞。先將發光二極管卡在洞里，再按電路圖用連線將各個元件焊好。最后，按照EIA／TIA的布線標準中規定的兩種雙絞線的線序568A與568B，選擇其中的一種標準，將RJ45插座上的8個引腳序號對應焊接到主機、副機的1—8接線端。這序號在測網線線予時非常重要，不能搞錯。由于雙絞線的最大傳輸距離一般為100m。因此，在聯機調試時，可以用一條。100m左右的網線測試。
?
CD4017
