鋰離子Li+ 電池具有能量密度高,使用壽命長,無記憶效應,自放電量較低及單節電池電壓

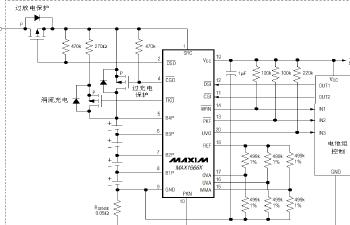

高等優點.但在使用時需嚴格注意過壓保護,過放電保護和過流保護對保護電路的精度要求.較高圖一所示電路利用MAX1666構成了一個完整的Li+電池保護器.
MAX1666S/V/X分別為2節/3節/4節Li+電池組提供保護,其中包括過充電保護過放電保護.
電池失配保護以及過流保護過壓檢測功能,可有效避免電池組中的任何一節電池出現過充電當電池電壓超出設置門限時,CGO TKO輸出高電平場效應管Q2 Q3被斷開終止充電過程.WRN輸出低電平向電池組控制器發出報警信號,電池最高電壓門限VOVT由外部電阻R1 R2 確定可設置范圍4V至4.4V R1 R2阻值依據式選擇.
