在使用前仔細閱讀本說明書。
1. 控制電路原理
整個控制電路除逆變末級觸發電路板外，做成一塊印刷電路板結構，從功能上分為
整流觸發部分、調節器部分、逆變部分、啟動演算部分。詳細電路見《控制電路原理圖》。

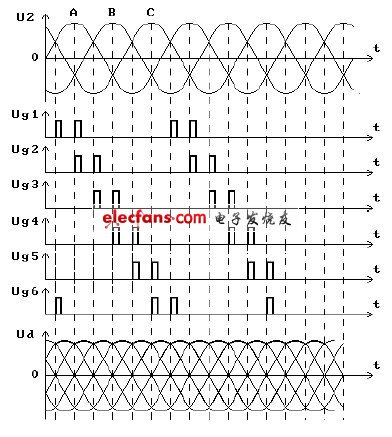

1. 1 整流觸發工作原理
這部分電路包括三相同步、數字觸發、末級驅動等電路。觸發部分采用的是數字
觸發，具有可靠性高、精度高、調試容易等特點。數字觸發器的特征是用計（時鐘脈沖）
數的辦法來實現移相，該數字觸發器的時鐘脈沖振蕩器是一種電壓控制振蕩器，輸出脈
沖頻率受移相控制電壓Uk 的控制，Uk 降低，則振蕩頻率升高，而計數器的計數值是固
定的（256），計數器脈沖頻率高，意味著計一定脈沖數所需時間短，也即延時時間短，
α角小，反之α角大。計數器開始計數時刻同樣受同步信號控制，在α=0 時開始計數。
現假設在某Uk 值時，根據壓控振蕩器的控制電壓與頻率間的關系確定輸出振蕩頻率為
25KHZ，則在計數到256 個脈沖所需的時間為（1/25000）×256=10.2（ms）相當于約180
°電角度，該觸發器的計數清零脈沖在同步電壓
?
?
