引言
隨著模數轉換器 （ADC） 分辨率和採樣速率的持續上升，用于 ADC 模擬輸入的驅動器電路 （不是 ADC 本身） 日益成為決定總體電路準確度的限制因素。首先，驅動器電路必須緩衝輸入信號并提供增益。此外，它還必須對單端信號進行電平移位或?qū)⑵滢D(zhuǎn)換為全差分信號以滿足 ADC 的輸入電壓範圍和共模要求。所有必須在不給塬始信號增加失真的情況下完成。
本設計要點介紹了一款簡單的 ADC 驅動器電路，該電路將一個 ±10V 單端輸入信號轉換為一個全差分信號，能以僅為 2ppm 的結合線性度誤差來驅動 LTC?2377-20 20 位 SAR ADC。另外，還檢查了用于提供較高輸入阻抗和一個較低總電源電流的選項。
電路描述

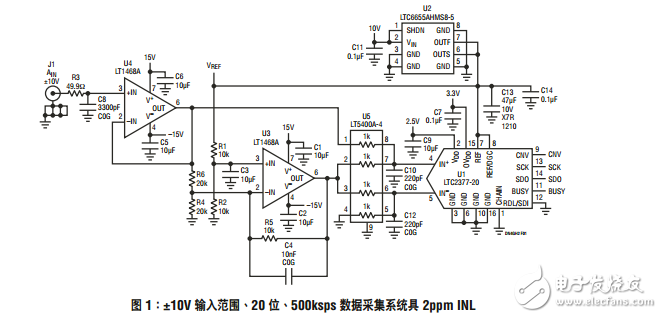

圖 1 中的電路可將一個 ±10V 單端輸入信號轉換為 LTC2377-20 （U1） 所需要的 ±5V 全差分信號。 LTC2377-20 是一款 20 位、500ksps、低功率 SAR ADC，具有 ±0.5ppm 的典型積分非線性 （INL）。AIN 上的電壓被 U4 所緩衝，其接著驅動 U5 電阻串 （充當一個高精度分壓器）。U3 以一個 –1/2 的增益運作，并驅動 U5 電阻串的中心以將 ADC 共模電壓保持在 VREF/2。
