從一個正電壓源產生一個負電壓的方法有好幾種，包括采用一個變壓器或者兩個電感器和/或多個開關。然而，無論哪種方法其簡易性均不及采用 LTC?3863，與其他替代解決方案相比，該器件擁有上佳的簡單性、出色的輕負載效率并可減少組件數目。

　　高級控制器功能

　　LTC3863 能夠從一個 3.5V 至 60V 的正輸入范圍產生一個 –0.4V 至 –150V 的負輸出電壓。該器件采用單電感器拓?fù)湟约耙粋€(gè)有源 P 溝道 MOSFET 開關和一個二極管。其高集成度可造就一款簡單和低組件數目的解決方案。

　　LTC3863擁有卓越的輕負載效率，在用戶可編程的突發模式 （Burst Mode?） 操作中僅吸收 70μA 靜態電流。其峰值電流模式、恒定頻率 PWM 架構可提供電感器電流的正控制、簡易的環路補償和絕佳的環路動態特性。開關頻率能利用一個外部電阻器在 50kHz 至 850kHz 的范圍內進行設置，而且可同步至一個 75kHz 至 750kHz 的外部時鐘。LTC3863 提供了可編程軟起動或輸出跟蹤。安全功能包括過壓、過流和短路保護 （包含頻率折返）。

　　?5.2V、1.7A 轉換器采用一個 4.5V 至 16V 電源運作

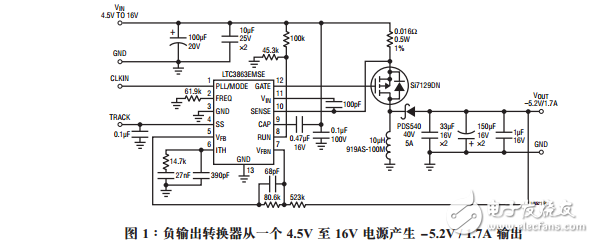

　　圖 1 所示的電路可從一個 4.5V 至 16V 輸入產生一個 –5.2V、1.7A 輸出。其工作原理類似于反激式轉換器，當開關導通時將能量存儲在電感器中，而當開關切斷時則通過二極管將能量釋放至輸出端，但在采用 LTC3863 時則不需要變壓器。為了避免當輸出短路時由于最小導通時間的原因而產生過大的電流，該控制器在輸出小于標稱值的一半時折返開關頻率。
