引言

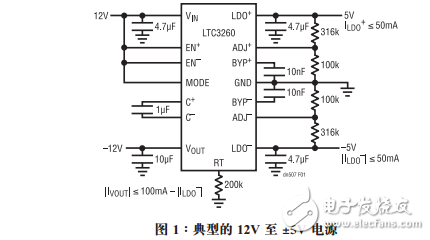

諸如運算放大器、驅動器或傳感器等電子組件的運作通常需要雙極性電源，但是在負載點卻很少有一個可用的雙極性電源。LTC?3260是一款具有兩個低噪聲 LDO 穩壓器的負輸出充電泵 （無電感器） DC/DC 轉換器，可利用單個寬輸入 （4.5V至 32V） 電源產生正和負電源。該器件能夠在高效率的突發模式 （Burst Mode?） 操作與低噪聲的恒定頻率模式之間切換，從而使其同時受到便攜式應用和噪聲敏感型應用所歡迎。LTC3260 采用扁平 3mm x 4mm DFN 封裝或耐熱性能增強型 16 引腳 MSOP 封裝，可幫助實現具極少外部組件的緊湊型解決方案。圖 1 示出了采用 LTC3260 的典型12V至±5V應用。
負輸出充電泵 LTC3260 可利用反相輸入電壓在其充電泵輸出端 （VOUT） 上提供高達 100mA 電流。另外，VOUT 還充當一個負 LDO 穩壓器 （LDO- ） 的輸入電源。充電泵頻率可由單個外部電阻器在 50kHz 至 500kHz 的范圍內調節。MODE引腳用于在高效率的突發模式操作與旨在滿足低噪聲要求的恒定頻率模式之間進行選擇。
