本文介紹了采用TI 公司的TPS40170 同步Buck 控制芯片，實現了適合在網絡攝像機應用中，寬范圍輸入、高效同步降壓DC-DC 變換器。文中介紹了在高壓輸入的情況下，如何降低TPS40170 的功耗，提高DC-DC 變換器的效率。
近年來，隨著視頻監控應用的發展，智能網絡攝像機（IP Camera）呈爆發性增長。在目前IPCamera 的應用中，某些應用場合，需要用到高壓非隔離的同步降壓（Buck）DC-DC 變換器。同時，因為IP Camera 體積及散熱方面的要求，其對DC-DC 變換器的功耗及效率有非常高的要求。
TPS40170 是一款輸入電壓范圍是4.5V~60V 的同步降壓變換器，開關頻率最高可以達到600kHz。TPS40170 非常合適用于實現高效、高性價比的同步降壓DC-DC 變換。

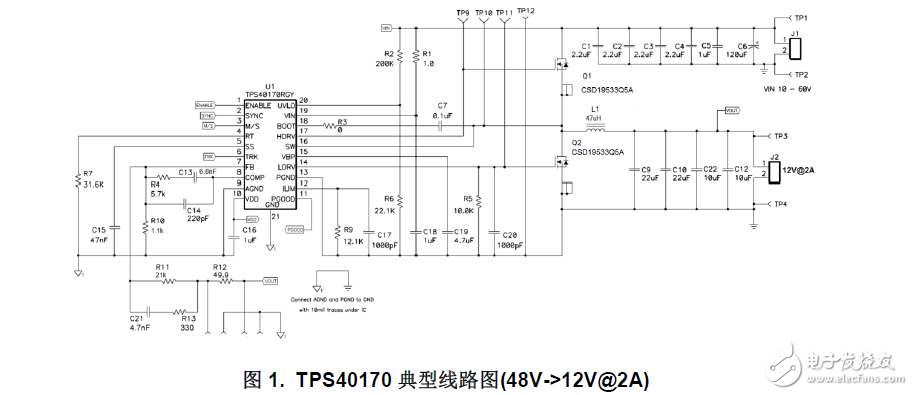

在監控應用中，常用到的DC-DC 變換器的規格是48V 轉12V/2A 輸出。圖1 是TPS40170 針對這種應用的通用線路圖。該線路在一些客戶的實際應用中，發現在PoE 供電時，即48V 輸入的情況下，TPS40170 芯片自生功耗較為厲害。需要在設計時充分考慮芯片的散熱條件，否則TPS40170 自身的溫升很高。
