發視頻資料介紹
描述
該低壓差穩壓器（LDO）tps763xx家庭提供低壓差，低功耗運行效益，小型化包裝。與傳統的LDO穩壓器相比，這些穩壓器具有低壓差和靜態電流。在5終端提供，小外形集成電路引腳SOT-23封裝，該tps763xx系列設備為成本敏感的設計和應用在電路板空間是一個溢價是理想的。

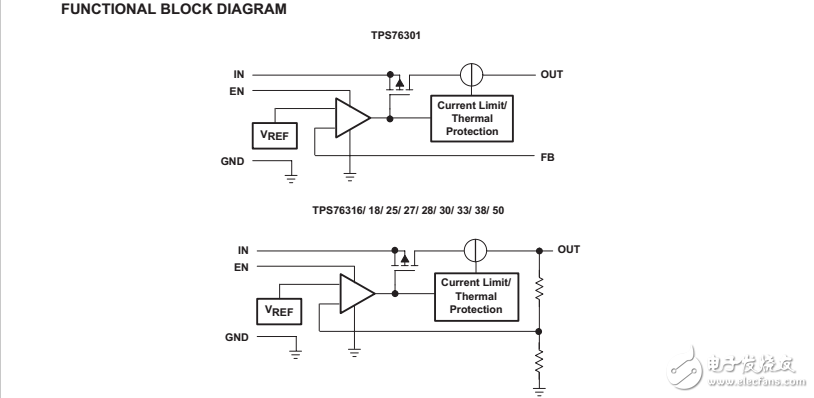

新的電路設計和工藝革新的結合使通常的PNP晶體管被PMOS旁路元件所取代。由于PMOS管導通元件作為一個低電阻值表現，輟學電壓很低通常在300 mV的150毫安的負載電流（TPS76333），是成正比的負載電流。由于PMOS管導通元件是電壓驅動型器件，靜態電流非常低（140?最大）和穩定在整個負載范圍內的輸出電流（0毫安到150毫安）。用于便攜式系統，如筆記本電腦和移動電話，低壓差電壓特性和低功耗操作導致系統電池工作壽命顯著增加。
tps763xx還具有一個邏輯啟用休眠模式關閉調節，降低靜態電流1?TJ = 25?C. tps763xx最大是1.6-v，1.8V，2.5 V，2.7 - V，2.8-V，3.0 - V，3.3V，5V 3.8-v提供，和固定電壓版本和可變版本（可編程在1.5 V至6.5 V的范圍)
