簡介

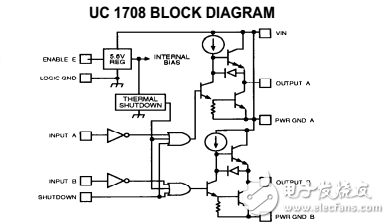

　　開關電源行業的趨勢朝著更高的轉換頻率以獲得更高的功率密度急劇提高為。當這些頻率推向超越一兆赫，MOSFET的過渡時期可以成為總開關周期的一個重要部分。與開關電壓和電流重疊有關的損耗不僅降低了整體供電效率，而且需要從熱和封裝的角度考慮。一個簡短的，每個MOSFET開關轉換可以進一步降低，如果驅動從高速，高電流圖騰柱驅動器-一個專為這個應用程序設計的。本文將重點介紹三個這樣的裝置；該uc1708和uc1710高電流MOSFET驅動電路，和uc1711高速驅動器。其他的MOSFET驅動芯片及典型應用電路的特色在Unitrode應用筆記u-118。

　　有效柵電容

　　MOSFET的輸入電容（CISS）是經常被誤用的功率MOSFET的柵極驅動IC為代表的負荷。在現實中，一個MOSFET的有效輸入電容（Ceff）是非常高的，必須由制造商公布的總柵極電荷（Qg）信息。即使在指定的開關過渡過程中，門電荷參數的最大值也不能準確反映駕駛員的瞬時負荷。幸運的是，制造商提供一個FET的柵源電壓（VGS）曲線與總柵極電荷在其數據表。這將被劃分為四個交換轉換的時間間隔。每一個都將被分析以確定最佳的柵極電容和驅動性能要求。

　　柵極驅動不足通常是相應調整柵極電荷數的結果。無論是開啟和關閉的轉換顯示各自的漏電流和漏源電壓。
