1.什么是POE供電？

　　以太網供電（PoweroverEthernet）也稱為PoE供電，是有源以太網供電的簡稱，指的是在現有布線基礎架構不作任何改動的情況下，在與一些基于IP的終端傳輸數據信號的同時，還能為此類設備提供直流供電的技術。

　　2.什么是POC供電？

　　POC（PowerOverCoaxia）一種基于同軸線的視頻，同軸控制，電源疊加的技術。在同軸電纜傳輸中即傳輸高清視頻信號、同軸信號又傳輸電源，即將高清視頻、同軸等信號與供電電源復合在一起，在一根同軸線上傳輸。

　　3.兩者在技術特點上有何區別？

　　1）傳輸介質不同

　　POE系統通過雙絞線來傳輸，而POC系統利用同軸線纜傳輸。

　　2）傳輸方式不同

　　POE是通過CAT.5及以上的網線，在差分線上傳輸數字網絡信號的同時，給PD端進行供電。POE供電方式通常有2種方式，如下圖所示：種用到8芯網線，利用4、5、6、7號空閑端進行電源傳輸，信號與電源是分開傳輸；第二種用到4芯網線，即利用1、6數據端即傳輸電源也傳輸數字信號，實現信號與電源疊加傳輸。

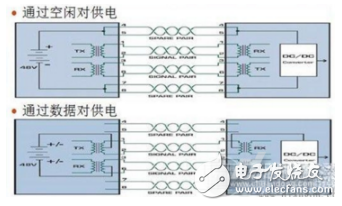

　　圖1POE供電系統圖

　　POC采用單線傳輸方式，只采用兩芯同軸線纜架構更簡單，但需要單端長距離傳輸高頻模擬視頻信號，技術難度更大。

　　首先在疊加過程中，難度的是解決解決直流電源與視頻信號疊加傳輸?shù)膯栴}，保證在高清視頻不失真，下面我們將通過原理分析，說明疊加過程，具體原理如圖所示：

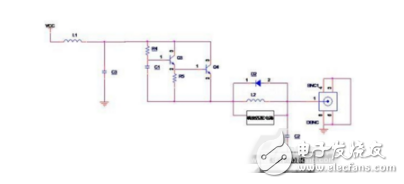

　　圖2POC供電系統原理圖

　　D2、L2、C2、端接匹配電路組成的疊加模塊是本系統的核心模塊之一，主要完成直流電源與模擬高清視頻信號的高頻分量疊加。原理是：對直流電源而言，電感L2無感抗，即對于直流電源來說，在D2，L3，端接匹配三者并聯的電路上感受到是0阻抗，電源可以直接從同軸接口BNC1輸出到相機，并給相機供電。與此同時，電容C2對直流電源來說是高阻抗，所以C2可以將直流電壓與濾波器、模擬高清視頻處理芯片分離開，直流電源不會影響到高清視頻的輸入。
