MCP3914 ADC是完全可配置的，主要功能如下：16/24-bit分辨率，32過采樣率（OSR）為32-4096，增益從1倍~ 32倍，獨立的關機和復位，抖動和自動調零。
其大大簡化通信，具有8位命令，包括各個連續的讀/寫模式，和16/24/32-bit數據格式，可以通過直接存儲器存?。?a href='http://m.greenbey.cn/tags/dma/' target='_blank' class='arckwlink_none'>DMA），一個8/16或32位單片機進行訪問，其獨立的數據引腳可以直接連接到MCU的中斷請求（IRQ）輸入。
該MCP3914包括先進的安全功能來保護通信和配置設置，如，兩個串行數據輸出的CRC-16校驗，和靜態寄存器映射配置。它還包括一個寄存器映射鎖（通過8位安全密鑰），以阻止不必要的寫命令。
該MCP3914可以與多種電壓，電流傳感器，包括分流器、電流互感器、Rogowski線圈和霍爾效應傳感器相連接。

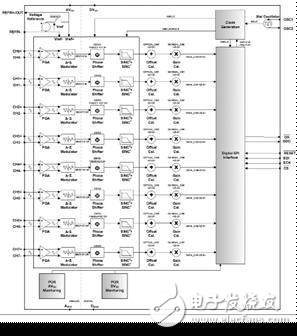

圖1 MCP3914功能框圖
MCP3914主要特性
八個同步采樣24位分辨率的，Delta-Sigma模擬至數字（A/D）轉換器
94.5dB SINAD，-107dBc的總諧波失真（THD）（最多35諧波），112dBFS的SFDR（每個通道）。
實現了10000：1的動態范圍0.1%典型有功功率測量誤差
先進的安全特性
-對安全的數據傳輸所有通訊的16位循環冗余校驗（CRC）校驗
- 16位CRC校驗和中斷警惕寄存器映射配置
-寄存器映射鎖（8位安全密鑰）
2.7V~3.6V AVDD，DVDD
可編程數據速率高達125ksps：
- 4MHz最大采樣頻率
- 16MHz最大主時鐘
其大大簡化通信，具有8位命令，包括各個連續的讀/寫模式，和16/24/32-bit數據格式，可以通過直接存儲器存?。?a href='http://m.greenbey.cn/tags/dma/' target='_blank' class='arckwlink_none'>DMA），一個8/16或32位單片機進行訪問，其獨立的數據引腳可以直接連接到MCU的中斷請求（IRQ）輸入。
該MCP3914包括先進的安全功能來保護通信和配置設置，如，兩個串行數據輸出的CRC-16校驗，和靜態寄存器映射配置。它還包括一個寄存器映射鎖（通過8位安全密鑰），以阻止不必要的寫命令。
該MCP3914可以與多種電壓，電流傳感器，包括分流器、電流互感器、Rogowski線圈和霍爾效應傳感器相連接。
圖1 MCP3914功能框圖
MCP3914主要特性
八個同步采樣24位分辨率的，Delta-Sigma模擬至數字（A/D）轉換器
94.5dB SINAD，-107dBc的總諧波失真（THD）（最多35諧波），112dBFS的SFDR（每個通道）。
實現了10000：1的動態范圍0.1%典型有功功率測量誤差
先進的安全特性
-對安全的數據傳輸所有通訊的16位循環冗余校驗（CRC）校驗
- 16位CRC校驗和中斷警惕寄存器映射配置
-寄存器映射鎖（8位安全密鑰）
2.7V~3.6V AVDD，DVDD
可編程數據速率高達125ksps：
- 4MHz最大采樣頻率
- 16MHz最大主時鐘
