MP1593 的結構及工作原理簡介

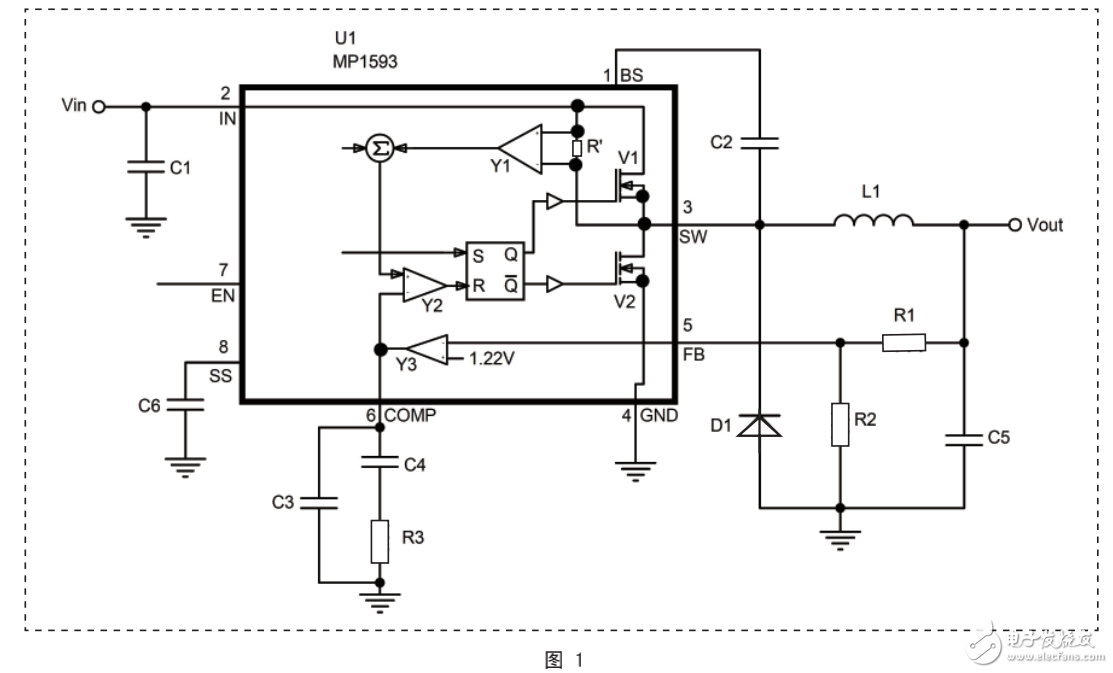

MP1593 是美國 MPS 公司（Monolithic Power Systems，Inc）研制生產的一款降壓 型（Step -down）DC-DC 器件，它采用 8 pin 小型 SOP 封裝，體積很小，只有 5mm×4mm×1.5mm 大小。該 IC允許輸入的電壓范圍從 4.75~28V，輸出電流最高可達 3A，其最高工作效率可達 95％。該 IC 典型的數據為 ：當輸入 12V， 輸出為 5V，且電流達到 2.5A時，其工作效率為 90％。在這樣高電壓差、大電流的情況下，該 IC 連續工作 24 小時也無需加裝任何散熱器，可見其功耗非常之小。另外，該集成電路的外圍電路也十分簡單，非常容易應用。圖 1 是 MP1593 典型的外部應用電路及部分內部原理圖。
該集成電路的工作原理簡述如下。
輸入電壓 Vin 從集成電路的 pin 2 端進入，這時如果在 pin 7（ Enable） 端加高電平（+5V 左右），則 IC 被啟動進入到工作狀態。在時間 Ton（ 導通時間 ） 內，輸入電壓通過導通的 MOS 管 V1 從 IC 的pin 3 端輸出，加在電感 L1 的左端，該電壓經過 L1與電容 C5 組成的濾波電路向負載 RL 供電，同時在電感 L1 上儲存了電能。
