LTC3115-1 是一款高電壓、單片式、同步降壓-升壓型 DC/DC 轉換器。該器件的 2.7V 至 40V 寬輸入和輸出電壓范圍使其非常適合于眾多的汽車及工業應用。一種專有的低噪聲開關算法可在輸入電壓高于、低于、甚至等于輸出電壓的情況下優化效率，并確保操作模式之間的無縫轉換。
　　可編程頻率 PWM 模式操作提供了低噪聲和高效率運作，并能使開關操作同步至一個外部時鐘。該器件可支持高達 2MHz 的開關頻率，以允許使用小值電感器，從而實現應用電路的小型化。引腳可選的突發模式操作減小了待機電流并提高了輕負載效率，再加上一個 3μA 的停機電流，使得 LTC3115-1 成為電池供電型應用的理想選擇。這款器件的其他特點包括停機模式中的輸出斷接、短路保護和內部軟起動功能。LTC3115-1 采用耐熱性能增強型 16 引腳 4mm x 5mm x 0.75mm DFN 封裝和 20 引腳 TSSOP 封裝。
　　LTC3115特性：
　　40V， 2A Synchronous
　　Buck-Boost DC/DC Converter
　　Wide VIN Range： 2.7V to 40V
　　Wide VOUT Range： 2.7V to 40V
　　1A Output Current for VIN ≥ 3.6V， VOUT = 5V
　　2A Output Current in Step-Down Operation for VIN ≥ 6V
　　Programmable Frequency： 100kHz to 2MHz
　　Synchronizable Up to 2MHz with an External Clock
　　Up to 95% Efficiency
　　30μA No-Load Quiescent Current in Burst Mode Operation
　　Ultralow Noise Buck-Boost PWM
　　Internal Soft-Start
　　3μA Supply Current in Shutdown
　　Programmable Input Undervoltage Lockout
　　Small 4mm × 5mm × 0.75mm DFN Package
　　Thermally Enhanced 20-Lead TSSOP Package

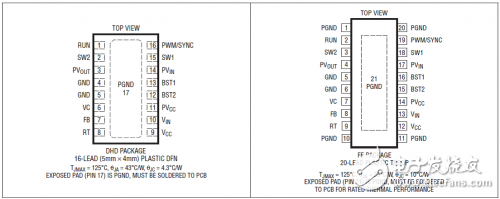

　　引腳封裝定義：
　　

　　
　　VCC Undervoltage Lockout Threshold VCC Falling 2.4--- 2.6 V
　　Oscillator Frequency RT = 35.7k l 900 1000 1100 kHz
　　Oscillator Operating Frequency l 100 2000 kHz
　　PWM/SYNC Clock Input Frequency l 100 2000 kHz
　　PWM/SYNC Input Logic Threshold l 0.5 1.0 1.5 V
　　Soft-Start Duration 9 ms
　　Feedback Voltage l 977 1000 1017 mV
　　Feedback Voltage Line Regulation VIN = 2.7V to 40V 0.1 %
　　Feedback Pin Input Current 1 50 nA
　　RUN Pin Input Logic Threshold l 0.3 0.8 1.1 V
　　RUN Pin Comparator Threshold VRUN Rising l 1.16 1.21 1.26 V
　　N-Channel Switch Resistance Switch A （From PVIN to SW1）
　　Switch B （From SW1 to PGND） 150 mΩ
　　Switch C （From SW2 to PGND） 150 mΩ
　　Switch D （From PVOUT to SW2） 150 mΩ
　　N-Channel Switch Leakage PVIN = PVOUT = 40V 0.1 10 μA
　　PVCC/VCC External Forcing Voltage 4.58 5.5 V
　　VCC Regulation Voltage IVCC = 1mA 4.33 4.45 4.58 V
