Interleaved T/H

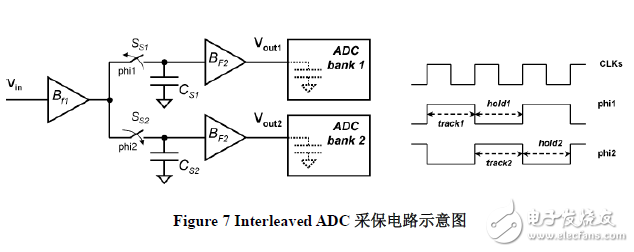

　　在高速ADC 設計中，為了達到更高的采樣速率，采用了interleaved 的架構，即一個模擬輸入，輸入到兩個相同的ADC 中，但這兩個ADC 的采樣速率相同，相位相反；最后芯片的數字部分把兩路ADC 的輸出信號重新整合，達到了相對于每路ADC 兩倍的采樣速率。將采樣保持電路放在第一級buffer 之后，主要是因?yàn)檫@一級buffer 降低了輸入信號的負載和kickback 噪聲，方便寬帶匹配；同時降低了采保電路的工作頻率，使得采保電路和第二級buffer 的設計和功耗大大簡化。

　　需要注意的是，在interleaved 架構中，兩路采樣保持電路和buffer 的偏置和增益誤差，以及兩路采樣時鐘之間的相位誤差，都會給整個ADC 系統SNR 帶來很大的影響。在設計中，兩路電路采用了完全鏡像的設計，同時兩路電路都在校準環路里，有效的降低了這些誤差帶來的性能惡化。

　　Preamplifier

　　預放大電路處于采保電路之后，比較器之前，包括第二級輸入buffer，折疊內插電路等。預放大電路的主要功能包括：輸入信號的放大，以降低電路偏置誤差對性能的影響；輸入信號的折疊處理，將輸入信號通過折疊電路分成若干部分，從而降低比較器的個數；通過內插電路增加信號過零點，減少折疊電路模塊。

　　第二級輸入buffer

　　第二級輸入buffer 的主要作用就是要把采保電路輸出的偽差分信號通過差分放大器轉換成真正的差分信號，以達到更好的電源抑制比和方便后級處理。第二級buffer 輸出的差分信號分成兩路，一路輸出給粗分轉換電路，用于判決輸入信號處于那一個折疊區；一路輸出給細分轉換電路，輸出具體的轉換數據。

?
