控制系統中大多采用電壓監控或者看門狗電路，以保證系統的穩定運行。采用硬件復位的方式，可以通過按鍵開關在任意時刻進行系統復位，系統復位后程序重新開始運行。但有些系統中有人機界面顯示，主機在機箱內部，人工復位很不方便，所以采用界面方式的軟件復位。
　　TMS320F2812（以下簡稱2812）是TI公司2000系列的新型DSP芯片，具有32位低功耗定點處理器，最高主頻150 MHz，有強大的操作能力和快速的中斷響應處理能力。片內有18 K字高速RAM，128 K字的可加密Flash ROM。片上還集成了豐富的片內外設．有SPI、SCI、eCAN和McB—SP等多個串口外圍設備，16通道的12位模數轉換器（ADC），2個事件管理器（EVA、EVB），56個獨立的可編程、多用途通用I／O口（GPIO）。該DSP芯片集成了大量工業控制領域應用的外設接口，能大大簡化電路設計，同時它也具有足夠的處理能力，是應用于控制領域的一款高性能DSP處理器。
　　下面介紹三種實現方法。
　　1 硬件看門狗帶喂狗端口
　　看門狗芯片一般都帶有電壓監控和復位輸出控制，同時還帶有WDI的喂狗引腳，需要系統不停地給芯片脈沖，以保證看門狗芯片不向系統輸出復位信號。這里就出現了第一種軟件方式系統復位方法：需要軟件復位時就長時間不給狗脈沖，這樣看門狗芯片的復位引腳就輸出1個系統需要的復位電平使系統復位。圖1是看門狗芯片圖。圖2是MAX706與2812的接口電路。MAX706芯片內部看門狗定時器的輸入WDI可以接到 2812的引腳上，2812不斷向WDI輸入脈沖（周期≤1．6 s），WDO輸出的低電平接到2812的XRS端，使系統復位并重新啟動系統。另外當系統電源降到檢測點時也使系統復位。當系統接收到復位命令后，停止對 WDI引腳的輸出，使芯片的RESET控制系統復位。
　　
　　

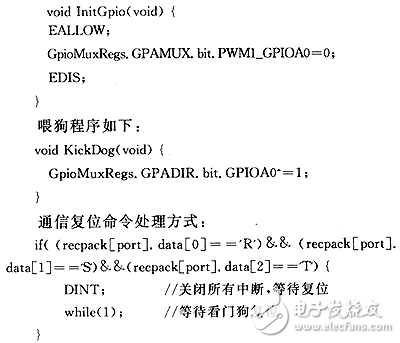

　　端口初始化程序如下：
