提出用一根摻鉺光纖連接兩個對稱的長周期光纖光柵（ EDF2L PFG） 對構成的新型全光開關。數值模擬了在交叉相位調制下對應于不同抽運功率的信號光的透射譜 ;還研究了在不同光柵的有效折射率調制幅度和光纖吸收系數下 ，信號光透射率隨抽運光功率的變化。導出了器件的閾值開關功率公式。EDF2L PFG對光開關的閾值開關功率比單 L PFG光開關的開關功率降低了 5 個數量級 ，不到25 mW。
非線性 LPFG對光開關的工作原理

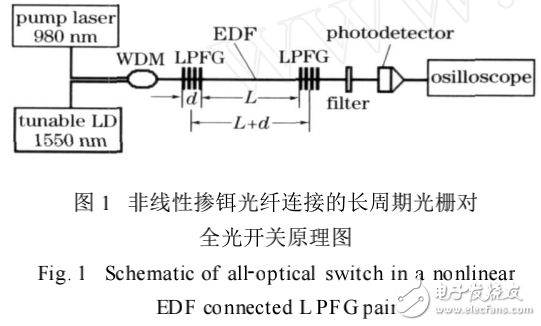

新的全光開關的工作原理如圖 1 所示 ，波長為1550 nm的信號光與波長為980 nm的抽運光 ，通過波分復用器（WDM） 一起耦合進入在兩個 L PFG 之間連接一根非線性光纖組成的器件 ———非線性L PFG對。設兩 L PF G 是線性器件 ，非線性光纖采用摻鉺光纖。輸出端裝有一個濾波器 ，用以濾除抽運光 ，后面有一個電光探測器 ，將光信號變?yōu)殡娦盘?，再送入示波器。抽運光引起摻鉺光纖的折射率發生變化 ，使通過器件的信號光中的纖芯模和包層模間產生附加的相位差 ，致使器件的透射譜向長波方向移動半個譜寬 ，從而實現對信號光強的開關作用。
