電子設計競賽的信號發生器和運放，VGA電路運用

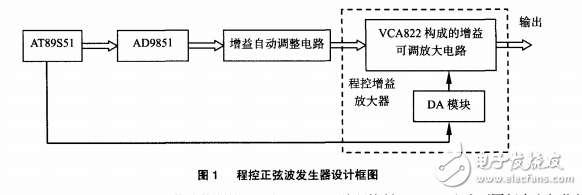

信號發生器是一種常用儀器 ，能夠?qū)崿F(xiàn)多種波形 、多種頻率 、多種幅值的信號輸 出。在現代電子學的各個領域 ，常常需要高精度且頻率可方便調節的信號發生器。 目前 ，大多數的信號發生器采用了 DDS 原理實現正弦波 、方波 、三角波的產生。特別是 DDS芯片的出現 ，大大方便了設計者 ，通過 MCU直接對 DDS芯片進行控制 ，便可產生高頻率 、高精度正弦信號。但是 DDS器件 （本設計中選用 AD9851）輸出的正弦信號只有 固定幅值 ，無法滿足幅值可調 ，并且 DDS器件的輸出信號會隨著輸出頻率的不斷上升 ，其幅值成滾降趨勢 ，也就是說頻率越高，輸出波形的幅值越小 ，因此利用普通的可編程放大器難以實現幅值精確控制。筆者提出的程控放大器方案可以完美的解決這一問題。 1 程控 放大器設計 方案程控放大器的系統設計框圖如 圖 1所示
該方案采用 AT89S51單片機作為控制核心 ，由 AT89S51編程控制 AD9851生成不同頻率和相位的正弦波形，本文主要針對程控放大器的設計，對 DDS的部分不做說 明。
