【電子競賽優秀獲獎論文】寬帶直流放大器設計報告.

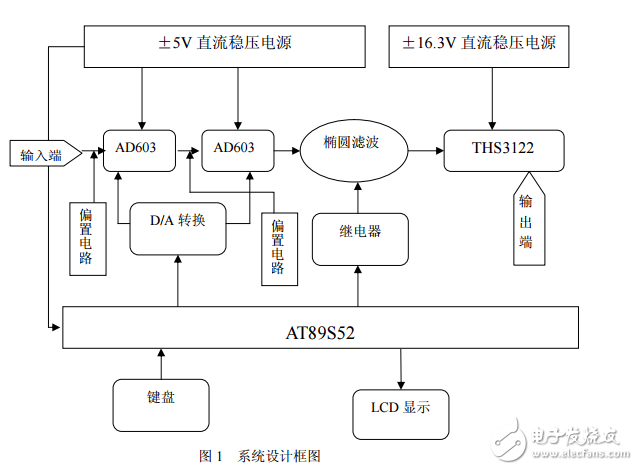

1 系統方案設計與論證 1.1 方案論證 1.1.1 放大電路設計方案一：使用兩片 AD603 來調節增益（設定調節范圍為-10dB~30dB）以及一片高壓高轉換率電流反饋放大器 THS3001 來驅動負載并提供 20dB 的放大，這樣電壓增益值可以滿足題目的要求。但是 THS3001 的最大輸出電流為 175mA，無法實現題目發揮部分要求的輸出電壓有效值為 10V。方案二：使用兩片 AD603 來調節增益（設定調節范圍為-10dB~30dB）以及一片高壓高轉換率電流反饋放大器 THS3122 來驅動負載并提供 20dB 的放大，這樣電壓增益值同樣可以滿足題目的要求。THS3122 最大輸出電流為 200mA 而且里含有兩個放大器，通過這兩個放大器的并聯可以實現發揮部分要求的輸出電壓有效值為 10V 的要求，因此我們選擇方案二。 1.1.2 濾波電路設計方案一：使用有源濾波電路或集成芯片會帶來較高的成本，而且濾波的截止頻率很少能達到 5MHz。方案二：使用無源的一階橢圓濾波電路，成本會進一步降低。由于三級放大器放大信號時在 10MHz 處會出現衰減，因此只需加上一級 5MHz 的濾波電路，通過單片機控制繼電器的開閉實現截止頻率的切換。另外橢圓濾波電路在過渡區域內的衰減斜率比其他幾種濾波器高很多，可以更好的完成題目的要求。但橢圓濾波電路在阻帶內會出現旁瓣，不過在一階濾波電路中這種旁瓣現象不是很明顯，也不會對整體系統產生很大的影響，我們選取性能以及性價比更好的方案二。
