一、引言 　　

隨著軟交換和未來3G業務的開展，現有網絡業務分組化的趨勢日益明顯。ITU-T也明確指出，下一代網絡NGN是基于分組承載的網絡。而現有的數據承載主要采用交換機光纖直聯方式或通過基于SDH的MSTP方式，前者存在缺乏50ms電信級保護，并且無法提供端到端的QoS；后者需要實現以太網業務到SDH的封裝和解封裝，增加了開銷和成本，同時也增加了時延，無法經濟的滿足未來NGN業務對數據承載網的要求。
　　
為了適應下一代網絡的發展，從根本上糾正以上不足，沖出現有城域網架構與建網模式的束縛，烽火網絡根據自己對下一代網絡（NGN）的理解，提出了基于IP內核的MSPP多業務環網解決方案。
　　
二、基于IP內核的多業務分組平臺：
　　
MSPP（Multi-Service Provisioning Platform）：多業務提供平臺，它結合了承載網和傳送網技術，在一個平臺上，同時支持?jǐn)?shù)據、同步語音和圖像業務的交換和傳輸。MSPP可以在不同的平臺上實現，按照不同物理平臺，可以分為基于WDM多業務光傳輸平臺、基于SONET/SDH的MSTP平臺、以及基于IP內核的分組化平臺。
　　
烽火網絡F-engine M8000采用了RPR/MSR、彈性以太網業務環等技術，是一款具有MSPP功能的新一代IP內核的多業務分組平臺，主要定位于城域網的接入和匯聚層，能夠?qū)崿F(xiàn)：
　　
（1）多業務綜合承載：可支持?jǐn)?shù)據、TDM和視頻業務的綜合承載和高可靠性傳輸。
　　
（2）具有MSTP的功能：提供50ms內的環網業務自動保護倒換能力（APS），提供基于RPR/MSR技術的環網帶寬公平分配機制，支持環形（單環和相切環）、星形、鏈形等多種網絡拓?fù)浜蛨D形化自動拓?fù)浒l(fā)現和管理功能，支持分布式故障定位和性能監測。
　　
（3）二層分組交換和承載：提供快速以太網、千兆以太網、E1、2.5Gbps RPR/MSR，10Gbps Ethernet等接口，能夠滿足客戶對網絡業務管理和應用的差異化需求。
　　
F-engine M8000由業務側接口、分組處理單元和線路側接口組成。其中，分組處理單元由分組交換結構、業務識別單元、業務處理單元、分組轉發引擎、TDM仿真和網絡安全保護單元等六個模塊組成；線路側單元由自動保護倒換單元和環路接口單元組成。
　　
MSPP各部分的具體功能如下：
　　*業務側接口：主要功能是為用戶提供業務接入接口；
　　*分組交換結構：實現基于硬件的無阻塞高速交換；
　　*業務識別單元：主要功能是進行業務區分；
　　*業務處理單元：根據業務識別的結果進行相應的排隊和調度；
　　*分組轉發引擎：主要完成二層線速轉發功能；
　　*TDM仿真單元：主要完成TDM業務的以太網仿真功能；
　　*網絡安全保護單元：提供分層的設備防護功能；
　　*自動保護倒換單元：主要實現50ms以內的1+1自動保護倒換功能；
　　*環路接口單元：主要完成組環和環選擇功能；
　　
三、烽火網絡多業務環網解決方案
　　
基于M8000產品烽火網絡提出了多業務環網解決方案，可以提供點到點的和多點匯聚的以太網專線業務，大客戶專線和行業/企業網建設，提供大帶寬、高品質的專線接入，或者作為中小城市新建網絡或者行業網絡（電力、交通、煤炭、石油等）的基礎數據承載網絡，
　　

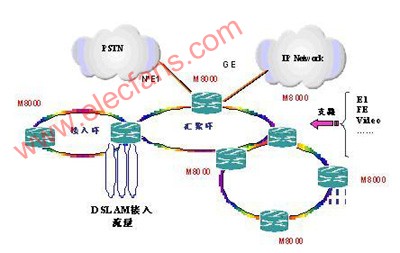

1、在基礎數據承載網的應用：數據業務通過M8000組成的環網（單環、相切環）進行承載，網絡具有50ms自動保護倒換和對不同業務的網絡級QoS保證能力，可以實現語音、視頻和分組等多種業務的高可靠傳輸，作為中小城市的基礎數據承載網絡。

　　

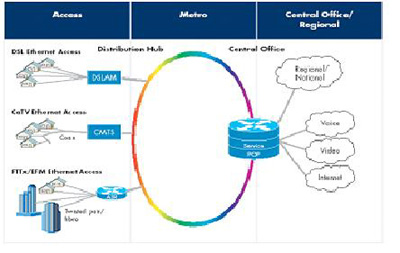

2、在寬帶接入流量匯聚中應用：M8000可用于匯聚寬帶接入流量，可以通過以太網接口將xDSL、Cable Modem、和FTTH等寬帶上行流量匯聚到中心局，并提供50ms以內的自愈保護能力。

　　

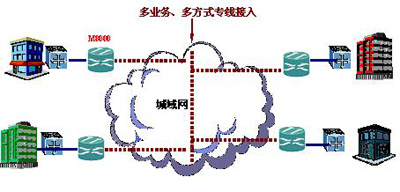

3、M8000在大客戶專網的應用：M8000在同一個設備的不同端口可以配置透?jìng)鳌R聚、帶寬共享三種工作模式，可以同時提供點到點、點到多點和多點到多點的專線接入，并可以在一臺設備上同時提供以太網和E1的接入。

　　

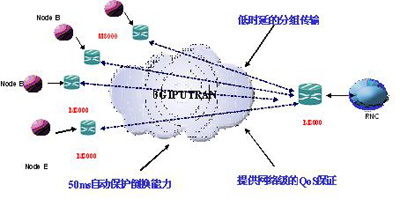

4、在3G接入網絡中的應用：3GPP中WCDMA R5以后版本采用純IP接入。M8000具有分組業務低時延、業務感知能力，可以提供網絡級的QoS保證，實現RNC之間及RNC到Node B或SGSN之間的可靠傳。

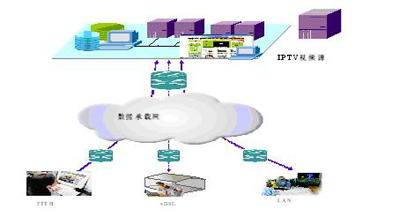

5、在IPTV承載網中的應用：M8000具有高效硬件動態組播功能，支持組播組的動態添加或刪除，帶寬靈活可配，保證低延時和網絡級QoS，同時支持幾百個節目源的點播，能高效承載IPTV等視頻業務。

四、多業務環網解決方案特點

　　
1、業務感知和控制能力：烽火網絡M8000具有收集網絡流量和應用數據吞吐量等準確信息，并提供使用情況報告的功能，從而可以了解用戶使用業務的情況，并基于此對相關業務應用進行有效控制能力。目的是可以給高利潤的應用分配更多的帶寬，保證更好的服務質量，提高單位帶寬收益率。
　　
業務感知和控制可為運營商實現分配寬帶線路主動策略，專門限制某些流量的吞吐量，或者使用整形技術將其移動到高峰以外的時間處理，以提高高峰期的性能，防止網絡瓶頸，還可以加強SLA。
　　
2、組網靈活，具備50ms以內的故障定位和倒換。
　　
M8000能夠進行環形（單環、相切環）、星形、鏈形等多種網絡拓?fù)?。它采用了RPR的分布式故障檢測和恢復機制，并通過MSR實現對多種拓?fù)鋺?yīng)用的支持。每個站點間通過控制包來實現拓?fù)涞膭?dòng)態學習和更新、故障的隔離、定位和恢復。在環形拓?fù)渲?，MSPP很好地解決了環網廣播風暴問題，實現了鏈路或設備出現故障時的50ms以內快速倒換。
　　
MSPP支持跨環業務，同一個站點可以分別屬于不同的環，最多可達4個環。當其中某個環發生故障時，此環上的業務獨立倒換，不影響其他環的業務。對于屬于多個環的鏈路或設備發生故障，則所涉及的多個環的業務發生倒換，也不會影響其他環的業務。
　　
3、對多業務的承載
　　
M8000支持組播數據的按組播條目轉發，而不是廣播處理。它通過IGMP Snopping協議監聽客戶端和服務器端的信令，使組播數據按需轉發，不會轉發到?jīng)]有條目的端口，大大節約了網絡帶寬，為IPtV業務提供良好承載平臺。
　　
較MSTP承載方案，由于MSTP是基于二層交換，不支持動態組播應用。如果要支持流媒體、IPTV等組播業務，必須單獨建設組播承載網，造成重復投資。雖然其能夠通過RPR技術來實現二層組播，但SDH天生的復雜性加上RPR技術的引入，必然帶來設備的昂貴。同等價格下，烽火網絡的MSPP設備比MSTP設備無論從帶寬上還是從帶寬利用率上都占有很大優勢。
　　
M8000采用TDM電路仿真的方式承載TDM業務，主要定位在接入層面的應用，可以充分滿足TDM的質量要求。MSPP采用擴展卡的方式可以直接支持視頻。
　　
4、具備網絡級的安全防護功能。
　　
M8000提供不同協議層次的攻擊防范功能，可以預防網絡病毒及DoS攻擊行為。采用特有的過濾算法，有效保證了網絡的連通性、業務的連續性、設備的可管理性。從轉發平面上進行了安全方面的設計和鞏固，確保MSPP設備上的轉發不在是單純的盡力轉發的架構，而是將安全技術和轉發技術有機融合在一起?？梢曰谟脩舻呐渲茫瑢?shí)現對用戶指定的流量和業務實現監控，過濾和隔離。通過對網絡流量的檢查、管理和監控，有效管理網絡安全，使整個網絡變被動防御為主動防御、變單點防御為全面防御、變分散管理為集中策略管理，讓網絡擁有“自動免疫”的安全機能。
　　
5、實現了網絡的高自愈性。
　　
M8000基于RPR、MSR和鏈路聚合等多種技術的有效配合，針對不同的業務應用需求提供分級的業務保護機制，靈活、高效的支持鏈型、環形和網格型等多種拓?fù)浣Y(jié)構。特別是可對于TDM等實時業務提供50ms的高自愈性環保護。
　　
6、提供端到端的服務質量保證。
　　
M8000設備采用了RPR的自動拓?fù)浒l(fā)現和端到端公平算法機制，結合智能網管平臺，可以針對用戶的業務提供基于全局的（全網的）而不是局部的（單節點）的QoS配置，可以保證不同業務的服務質量需求。
　　
7、靈活強大的網管功能。
　　
通過提供面向業務的模塊化管理工具，在網絡管理上實現針對應用的策略化管理功能。M8000網管可以對相應的接進行配置，維護（故障性能監視），針對TDM、以太網等不同業務的業務特征進行管理，提供完備的管理功能。
　　
烽火網絡M8000網管系統提供業務級的告警監視和性能監測，即實現端口上監視到的告警性能與端口上承載的業務相關聯，這種端到端的維護模式能充分滿足提高業務管理能力的需求。通過網管系統的業務感知與控制能力來實行相應的策略，保障關鍵應用、關鍵業務的優先級和服務質量。從而防止少部分用戶占用大量帶寬，使運營商從大用戶傳輸?shù)母吡髁恐蝎@利。
