摘要：針對變頻器通信應用，介紹了MODBUS協議的特點及其組成；設計了RS485電路接口；并以ARMCortex-M3微控制器為核心，設計了MODBUS協議的實現方案。針對變頻器F2000-G開發了嵌入式系統.實現變頻調速功能，應用于無損檢測試驗儀。軟件部分介紹了MODBUS協議的特點及其組成，分析了MODBUS協議的實現原理，并結合嵌入式系統的工作特點實現了該協議的編程?；贛ODBUS協議的嵌入式軟件通過與F2000-G的通信實現了對機電試驗裝置的變頻調速控制。實踐表明，該系統性能可靠、通信穩定，滿足了無損探傷試驗儀在轉速為40～1 400r·min-1范圍內變頻調速的控制需求。

漏磁探傷作為非接觸式的無損探傷技術，其具有檢測速度快、靈敏度高、無需耦合劑、易于實現自動化等特點，是鋼軌探傷技術的重點研究方向。為解決漏磁探傷研究中的實驗仿真問題，研制了基于嵌入式系統的無損探傷試驗儀，通過實現MODBUS協議與變頻器通信，以此驅動交流電機與機械試驗裝置，完成運動控制并進行無損探傷試驗。

針對無損探傷試驗儀中變頻器通信問題，依據MODBUS協議規定，利用RealView MDK開發了基于ARM Cortex-M3微控制器的嵌入式軟件，實現了與變頻器的MODBUS通信，完成變頻調速的運動控制功能。

1 MODBUS協議

1.1 MODBOS協議簡介

MODBUS是Gould Ine注冊的通訊協議商標，該協議具有糾錯能力強、數據傳輸量大、實時性好等特點，是工業自動控制領域使用較廣泛的通訊語言，目前已成為我國工業自動化領域的一種國家標準。

MODBUS協議定義了一個控制器能識別的消息結構，它描述了控制器請求訪問和應答回應其他設備的過程，以及錯誤檢測和記錄的規范，制定了報文字段和內容的公共格式。MODBUS屬于應用層報文傳輸協議，其通信結構為一對多的主從查詢模式，即主從Master-Slave模式。MODBUS網絡上可以有多個從節點，但有且只能有一個主節點，主節點按照通信協議對從節點發出請求操作，從設備收到主節點的請求后，做出相應的響應再向主節點回復應答消息。

1.2 MODBOS協議組成

MODBUS協議具有兩種傳輸模式：ASCII模式和RTU模式。ASCII模式中數據以ASCH字符碼表示，通過冒號、回車字符判定數據幀的起始和結束，采用IRC數據檢驗；RTU模式中數據以非壓縮BCD碼表示，通過時間標記實現數據幀起始判定，采用CRC數據校驗，具有數據吞吐量高、傳輸穩定、通信效率高的優點。

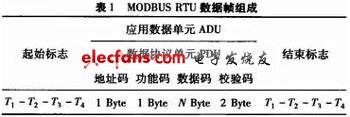

由于變頻調速系統的安全性能要求較高，所以選擇通信效率高、時間管理嚴格的RTU傳輸模式。在協議幀組成上，MODBUS定義了一個基本的，與通信層無關數據協議單元PDU(Protocol Data Unit)，并通過在PDU上添加地址、校驗等附加域定義了應用數據單元ADU(Application Data Unit)，形成完整的數據幀，MODBUS RTU數據幀組成如表1所示。

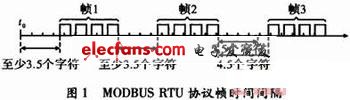

在數據幀起始判定上，MODBUS RTU采用了如圖1所示的時間標記方法，即相鄰的兩幀之間必須間隔至少為總線發送3.5個字符的時間，該時間稱為T3.5。

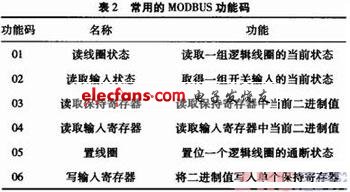

在MODBUS數據幀中，功能碼是指主節點對從節點的請求操作類型，常用的MODBUS功能碼及其功能如表2所示。

MODBUS RTU采用循環冗余校驗碼CRC(Cyclic Redundancy Check)是一種被廣泛采用的多項式編碼，編碼簡單且誤判概率很低，在串行通信、以太網、MPEG解碼等通信領域中得到了廣泛應用。在通信過程中，發送方用待發送數據除以一個收發雙方約定的生成多項式，將得到余數作為CRC校驗多項式，附加在待發送數據尾部作為一個整體發送給接收方。接收方將收到的數據同樣除以生成多項式，若余數為零剛傳輸正常，若余數不為零則傳輸出錯。

2 電路連接及硬件參數

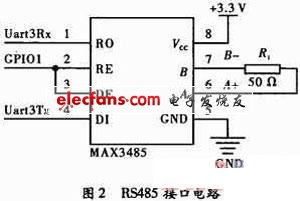

在無損探傷試驗儀中，選用基于ARM Cortex-M3內核的STM32F103ZET6微控制器作為處理核心，而變頻器采用了煙臺惠豐公司的F2000-G矢量變頻酪。STM32F103ZET6通過基于MAX3485的RS485鏈路與F2000-G相連，按照MODBUS協議與之通信，實現變頻調速的控制功能。RS485接口電路如圖2所示，STM32F103ZET6的USART3的Uart3Rx、Uart3Tx連接到MAX3485的RO、DI以進行RS232的數據收發；STM32F103ZET6的GPI01以I /O模式與MAX3485的接收使能端RE、發送使能端DE相連，對RS485半雙工總線的通信方向進行統一控制；而MAX3485的差分信號端A、B則通過插座與F2000-G相連，同時為保證通信質量，消除總線上的信號反射，需在RS485網絡終端的差分總線間串聯50Ω的電阻R1。

在外設初始過程中，首先需要初始化USART3，按照F2000-G要求，采用的通信參數為：波特率9600kb·s-1，8位數據位，2位停止位，無奇偶校驗；其次，還需初始化STM32F103ZET6的GPI01為輸出模式，以此控制RS485的通信方向；再次，由于MODBUS RTU采用時間標記的方式進行協議幀的起始判定，所以使用STM32F103ZET6的定時器TIM2用以判定數據幀的結束，而MODBUS RTU中T3.5在工程應用通常取4個字符發送時間，因此設置TIM2的溢出時間為3ms；最后，為處理可能的總線延遲等通信故障，本文使用了系統定時器SysTick作超時判定，綜合考慮到變頻器動作時間、通信延遲等因素，超時判定的時間閾值取200ms。

3 MODBUS協議實現

在變頻調速系統中，STM32F103ZET6作為主節點負責變頻調速系統的功能控制，而變頻器F2000-G作為MODBUS從節點負責響應主節點的請求，完成對交流電機的運動控制。因此本文中變頻調速系統為基于MODBUS協議的主節點程序?qū)崿F(xiàn)，MODBUS協議主要分為3部分：數據幀發送，數據幀接收和數據幀處理。

3.1 數據幀發送

發送數據時，必須將請求操作封裝成標準的MODBUS協議幀才能成功進行發送，即MODBUS協議的編碼。由前所述，數據協議單元PDU包括功能碼和數據碼，PDU的封裝可以歸納為將操作類型和操作參數作為參數封裝成PDU。構建PDU之后，在數據幀頭部加入從機的地址，再將CR-C16校驗值寫入數據幀尾部即構成完整的應用數據單元ADU。

MODBUS中使用CRC16作為冗余校驗，按照循環冗余檢驗算法，使用標準16位生成多項式，可對任意長度的信息字段校驗出一個16位的校驗碼。其程序流程可描述如下：

(1)初始化一個16位寄存器，所有位進行置1。

(2)該16位寄存器與待校驗數據串中第1Byte的數據進行異或，結果存回該寄存器。

(3)該16位寄存器右移一位。

(4)若該寄存器右移移出位為1，則與校驗多項式0A001H異或，否則重復步驟3。

(5)重復步驟3和步驟4直到該Byte的8位數據均處理完畢。

(6)取數據串中下一個數據與該16位數據進行異或結果存回寄存器。

(7)重復步驟3～步驟6，直到待校驗數據串中所有的字節數據均處理完畢。

(8)該16位寄存器中數據即CRC16的最終校驗結果，加至數據幀末端。

因為STM32F103ZET6芯片內USART3無硬件FIFO的特點，所以需要軟件上使用隊列的數據結構作為發送緩沖和接收緩沖，以此進行串行口的收發任務。因此，在工作模式上USART3的發送采用查詢式發送，一次性將發送緩沖區中的數據依次循環地發送出去，即隊列的出隊操作；而其接收模式為中斷式，在USART3每次接收中斷的響應函數中，軟件按時間先后順序?qū)?shù)據寫入接收緩沖區內，即隊列的入隊操作。
