Baseus(倍思)是深圳市時商創展科技有限公司旗下一個集研發、設計、生產、銷售為一體的3C數碼配件品牌。成立之初，產品設計多以鋼化膜、手機殼等保護類為主，目前已建立8條完善的產品線，專注研發設計手機殼膜套、車載支架、車充、數據線、充電器、移動電源、音響、耳機等原創手機周邊。iPhone帶火了無線充之后，倍思順勢推出了多款無線充，本次拆解的就是其中一款。

倍思這款充電器的正面貌似很萌的生物又有點像某款VR眼鏡。

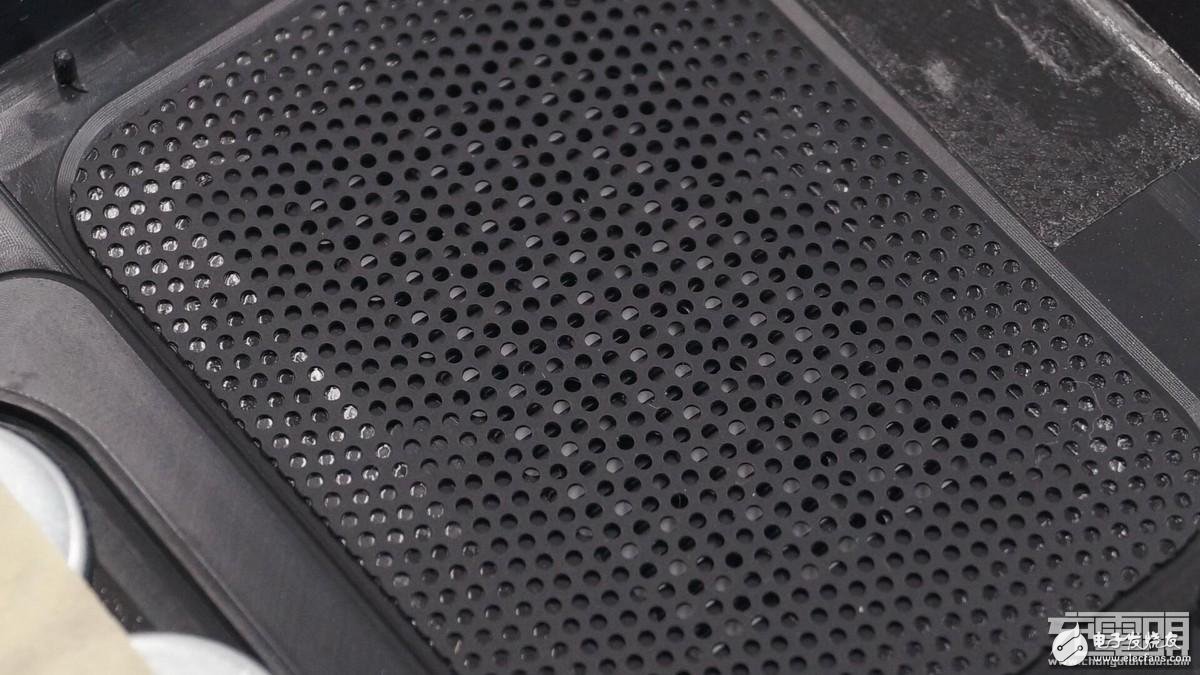

背面吸有一片可拆卸金屬支架以及電路部分的散熱孔。

金屬支架是靠磁鐵吸附在充電器上的，平時臥式充電不需要取下來。

立式充電造型。

這個視角看上去造型很具有未來感!

倍思的logo與三角形狀的工作指示燈。

Type-C接口。

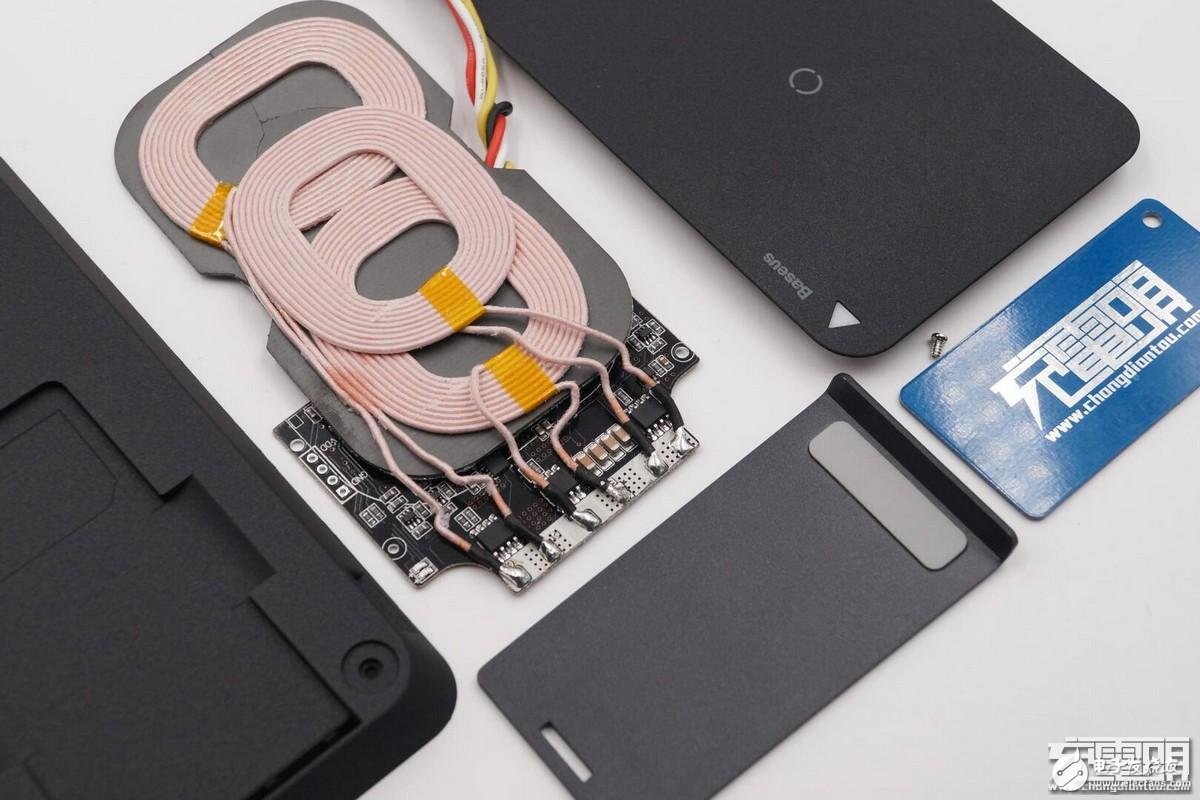

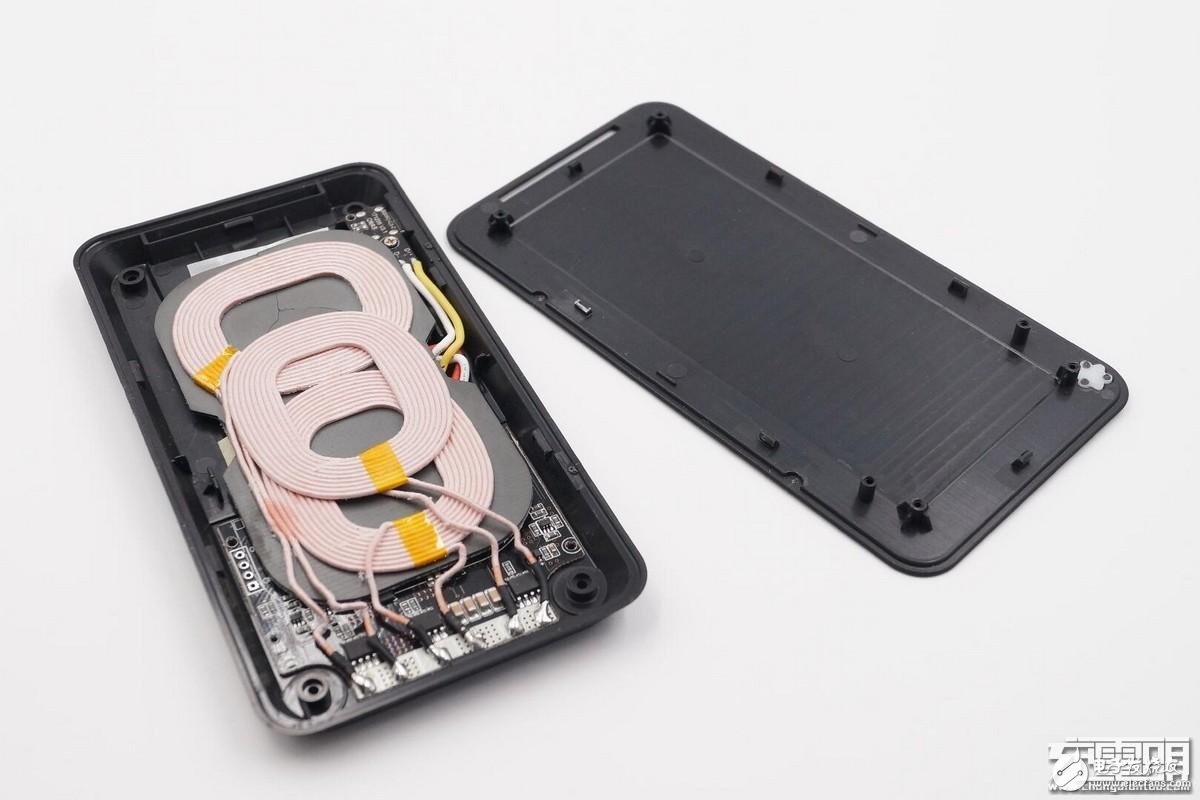

拆開上蓋，內部三線圈結構。

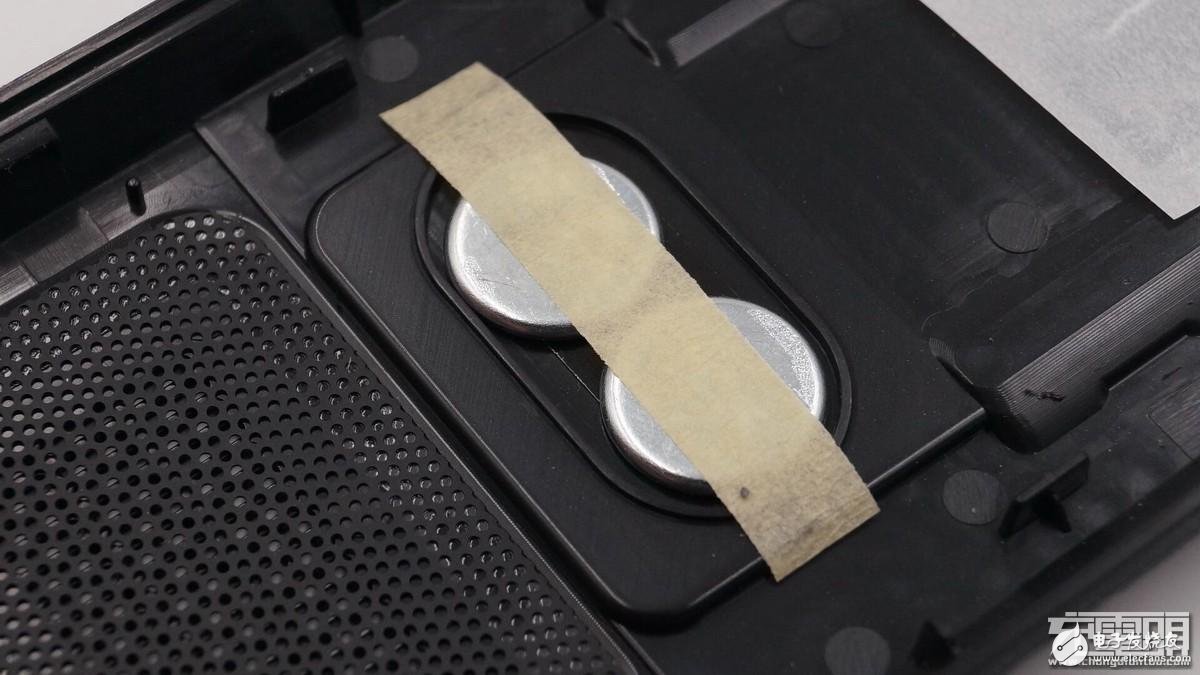

這就是吸附支架的兩枚磁鐵。

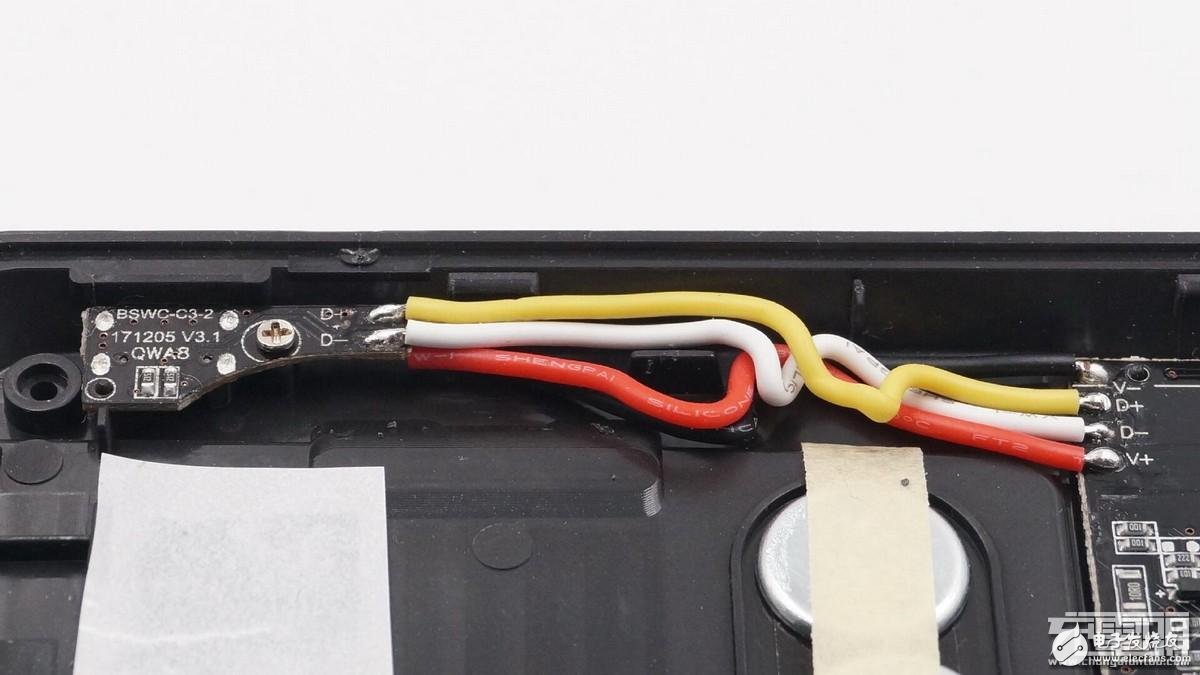

輸入端子采用硅膠線焊接到電路板上

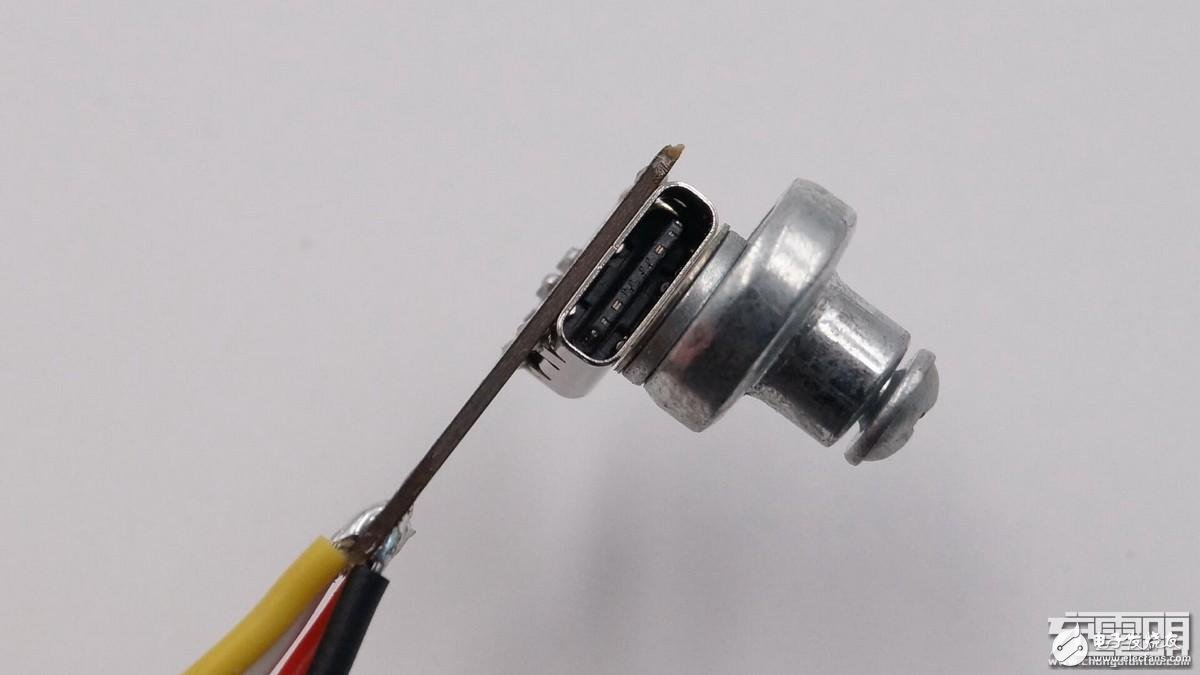

Type-C座子磁吸。

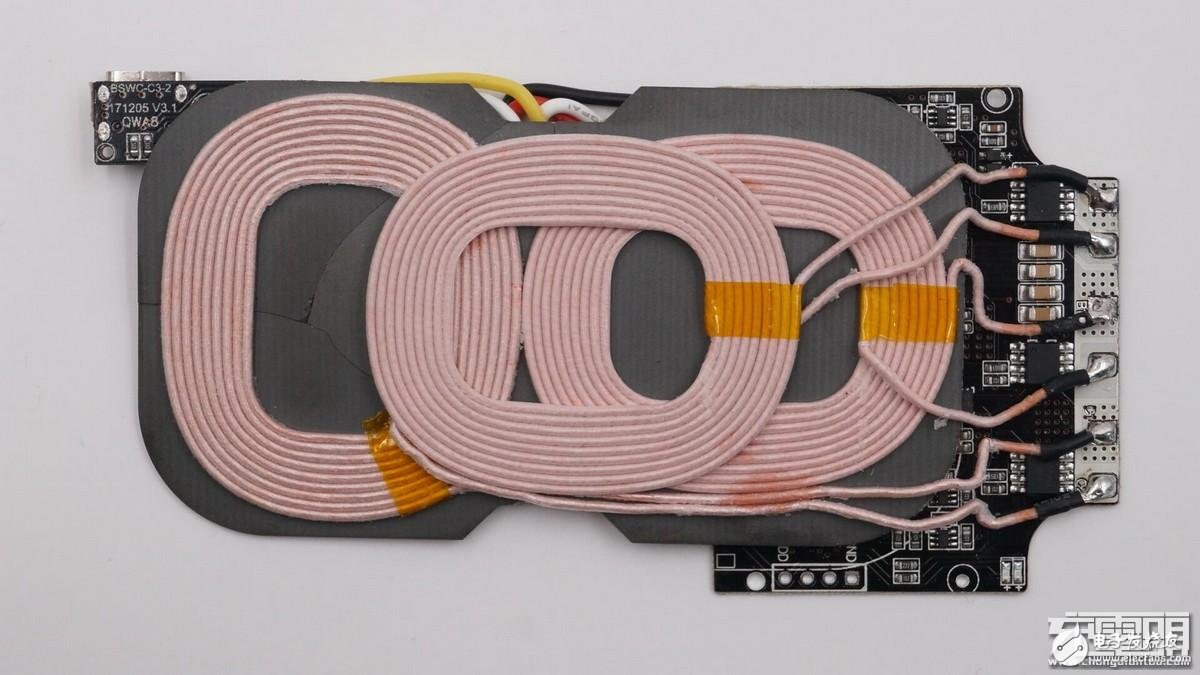

正面導磁板上面分布著3個充電線圈，滿足不同位置的無線充電需要。

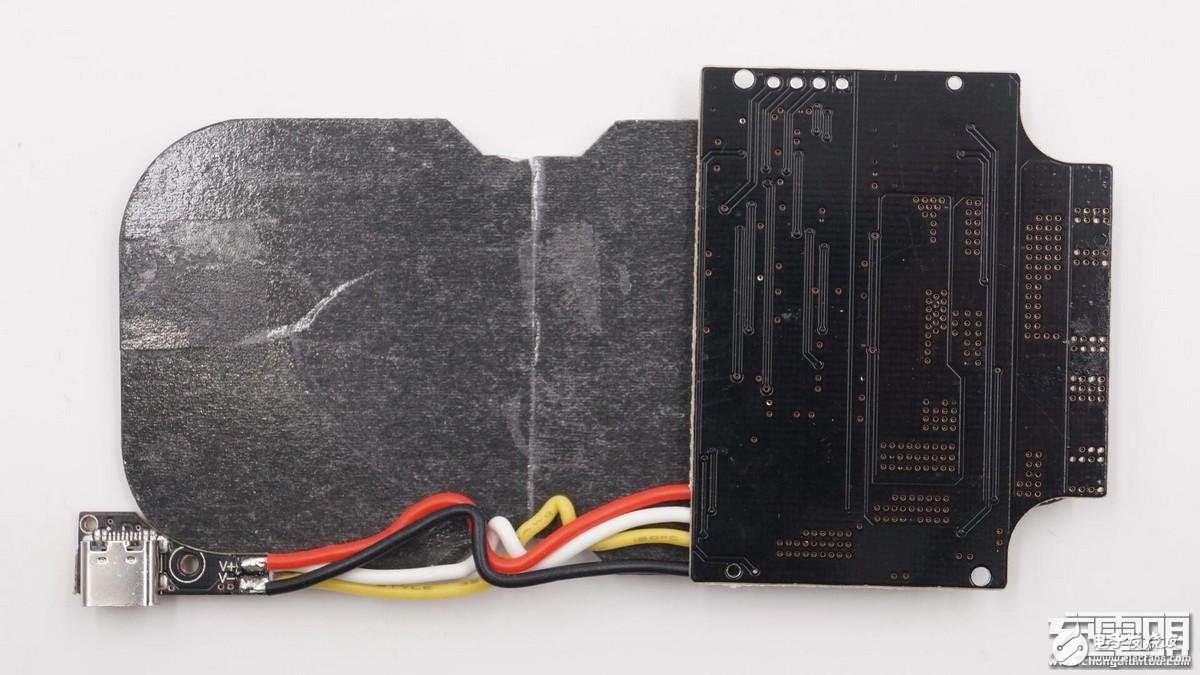

電路板背面很干凈。

這里看到兩顆FD2105M 無線充電驅動IC。

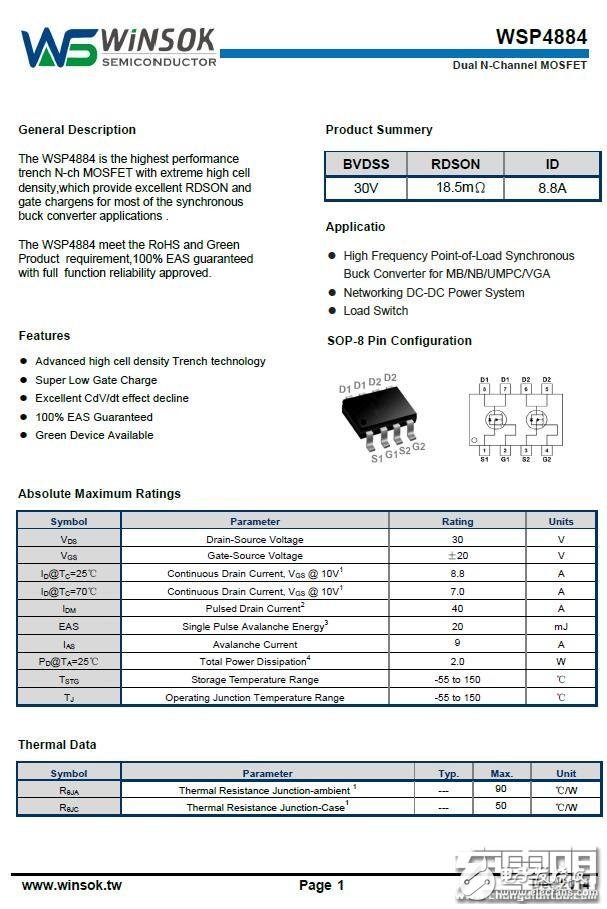

無線充電的開關管來自***微碩，3顆WSP4884對應3個線圈。

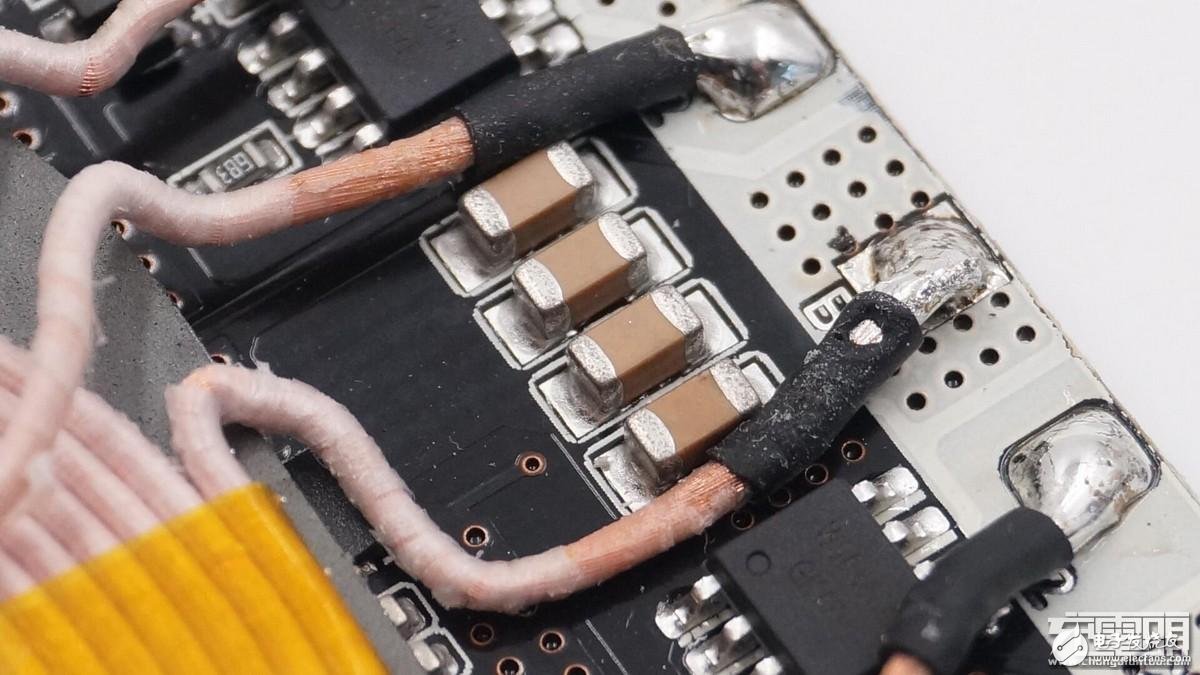

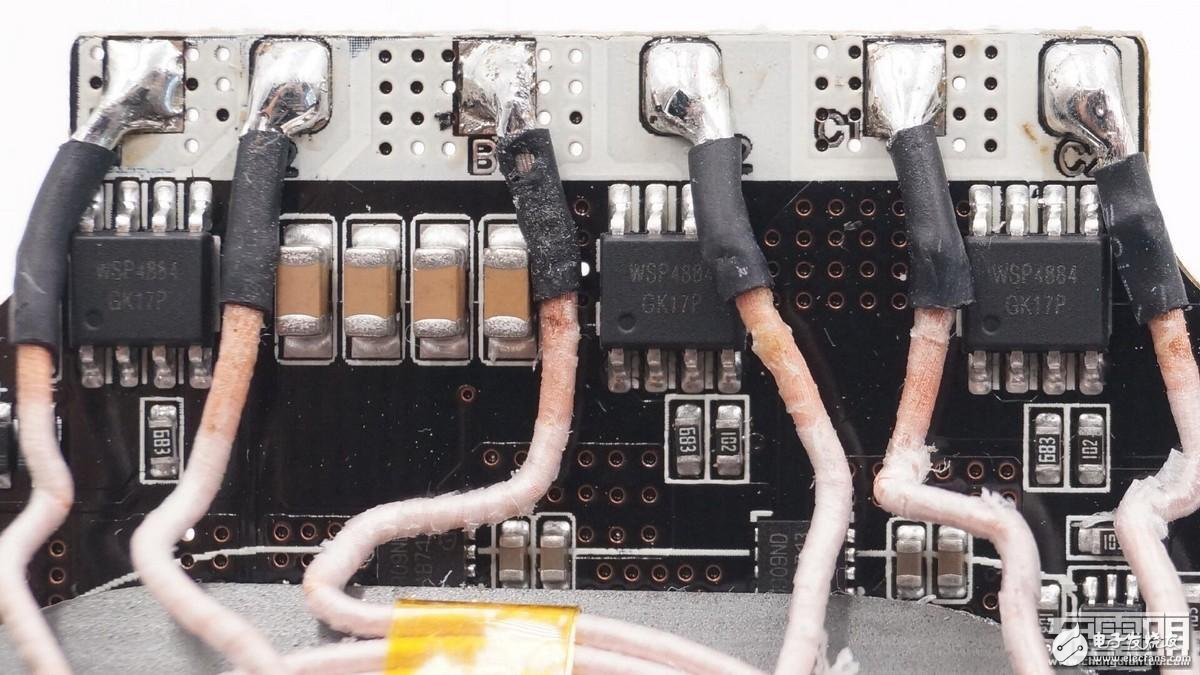

線圈焊點處理到位，套了熱縮管防止線束松散。夾在中間整齊四顆NPO電容。

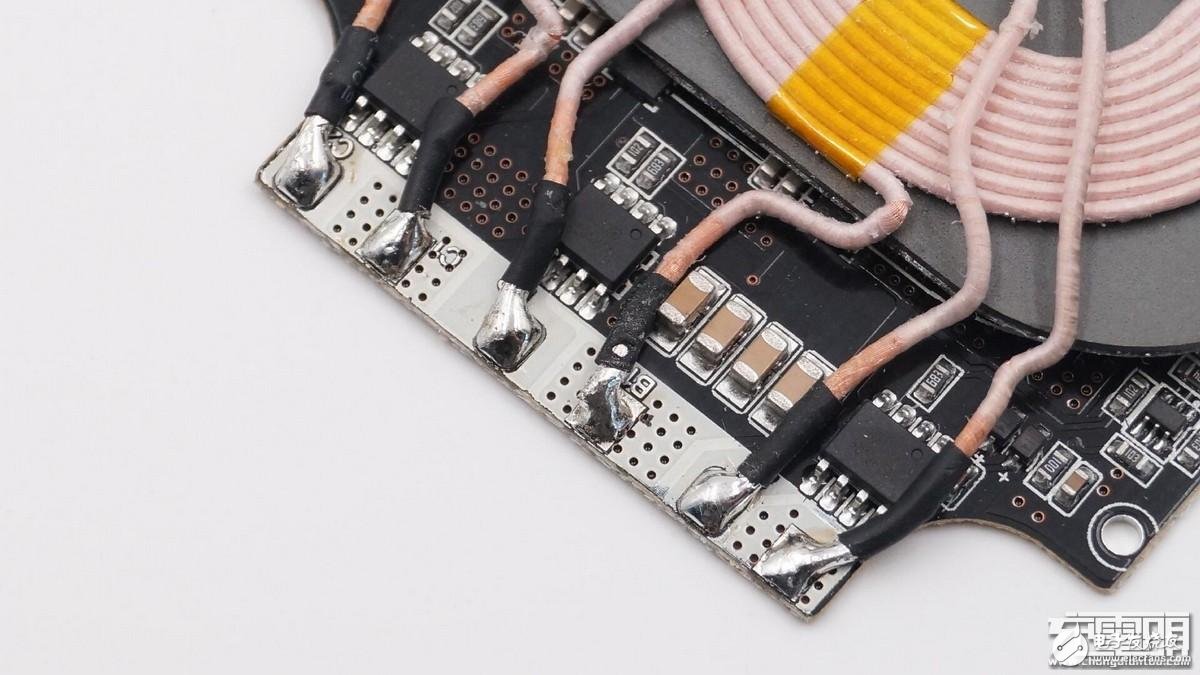

3組線圈分別使用3顆WSP4884驅動。

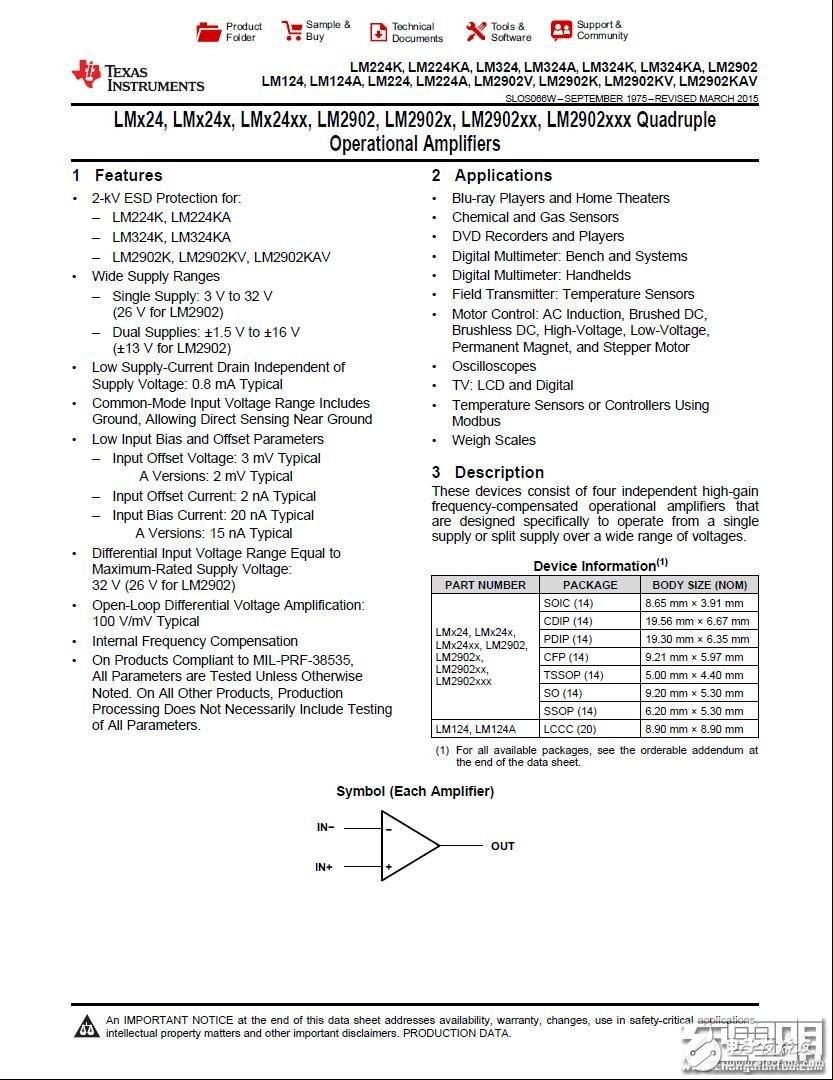

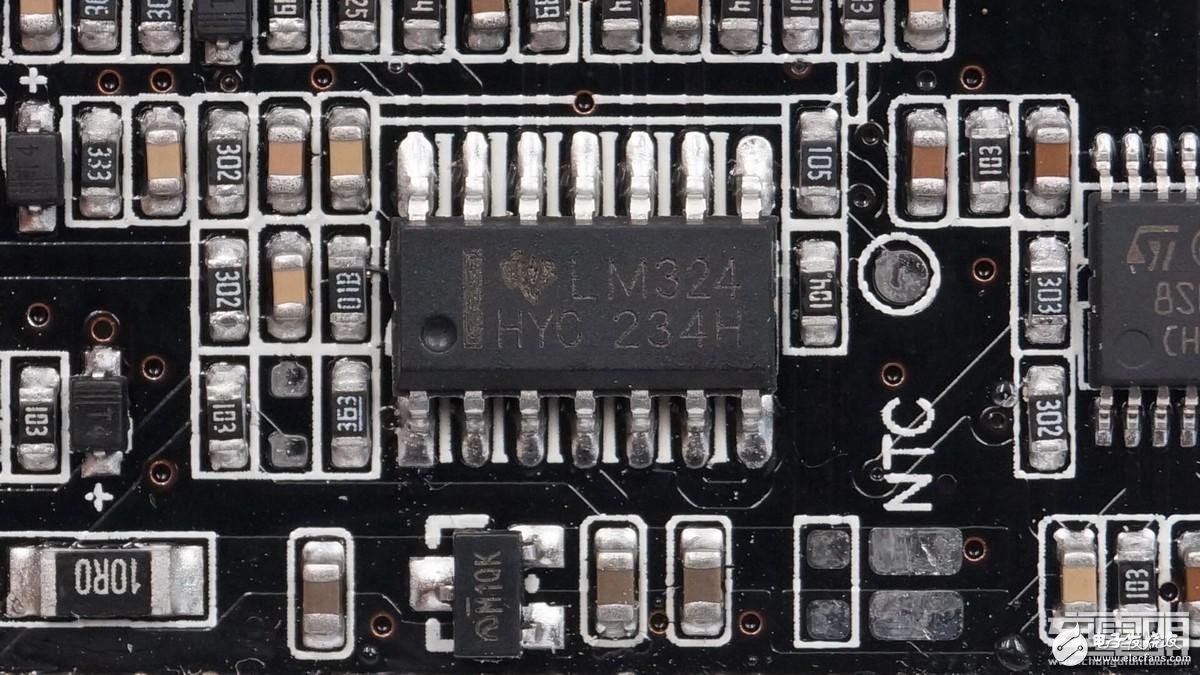

TI的LM324 4運放作為電流檢測。

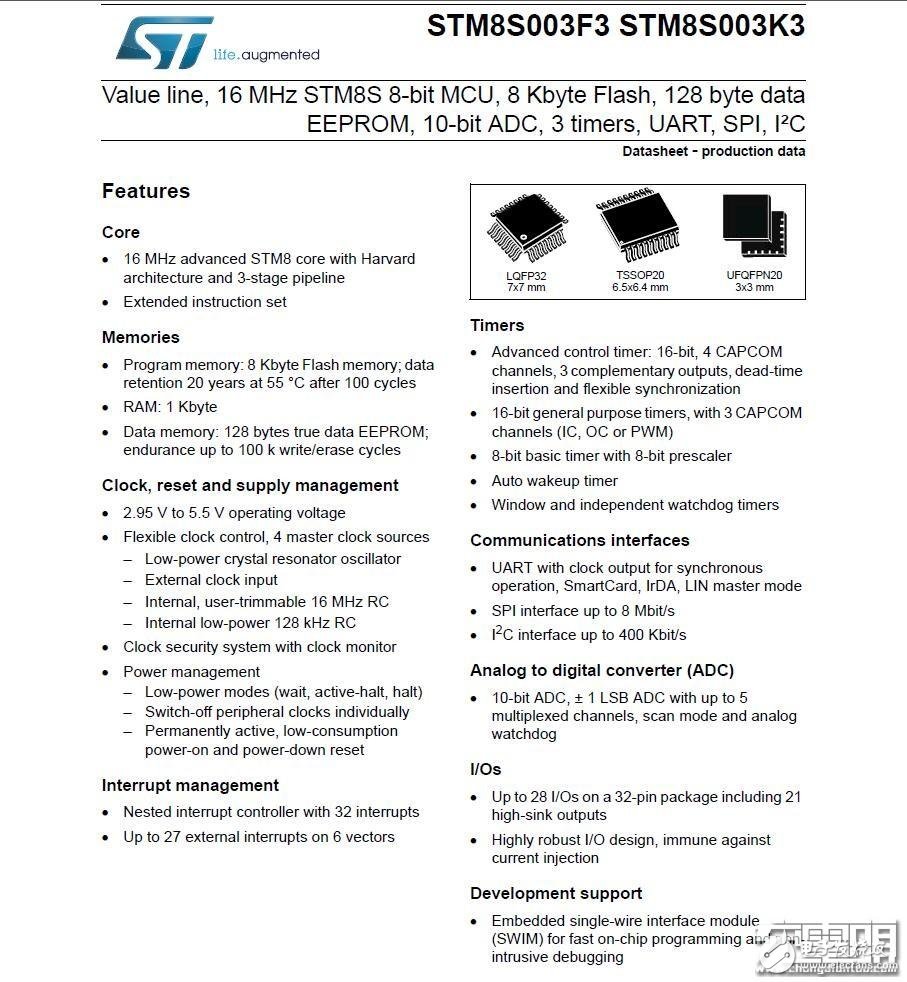

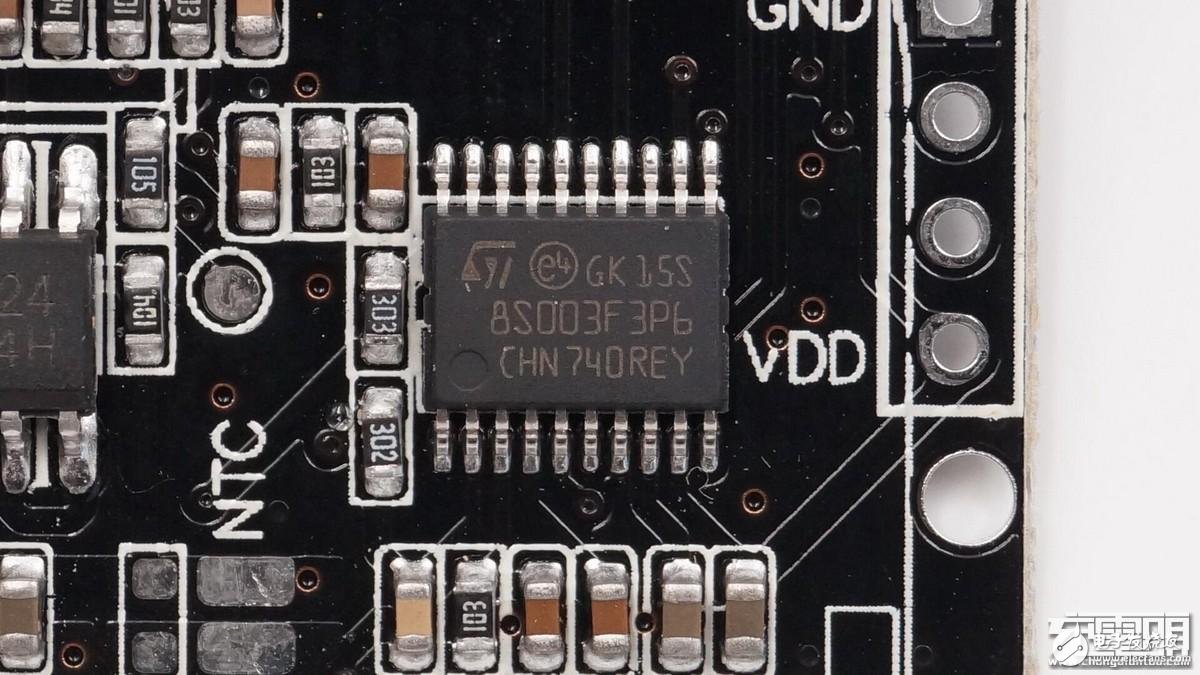

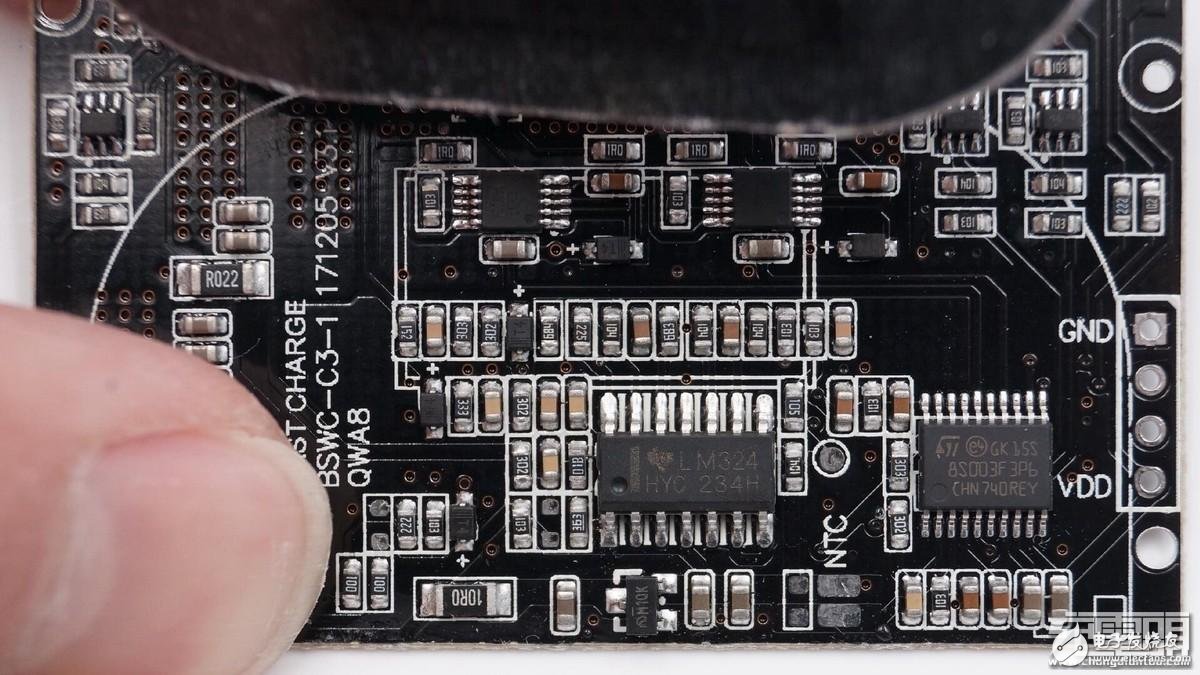

STM8S003單片機，無線充電控制。

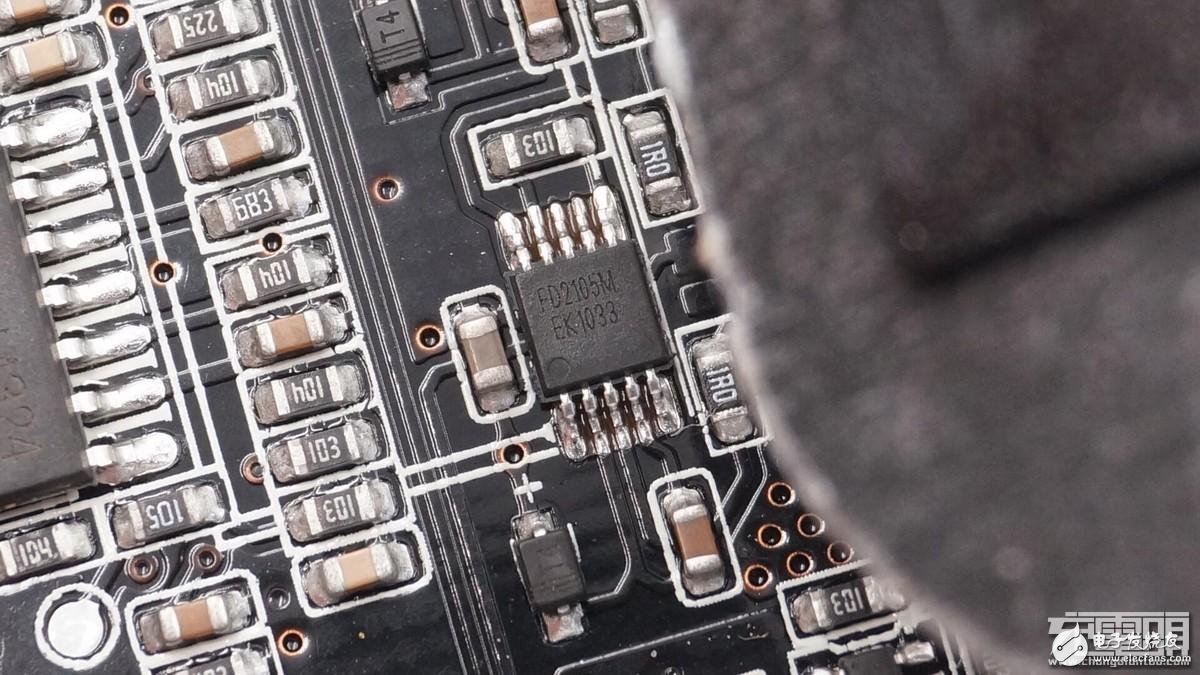

其中一顆FD2105M。

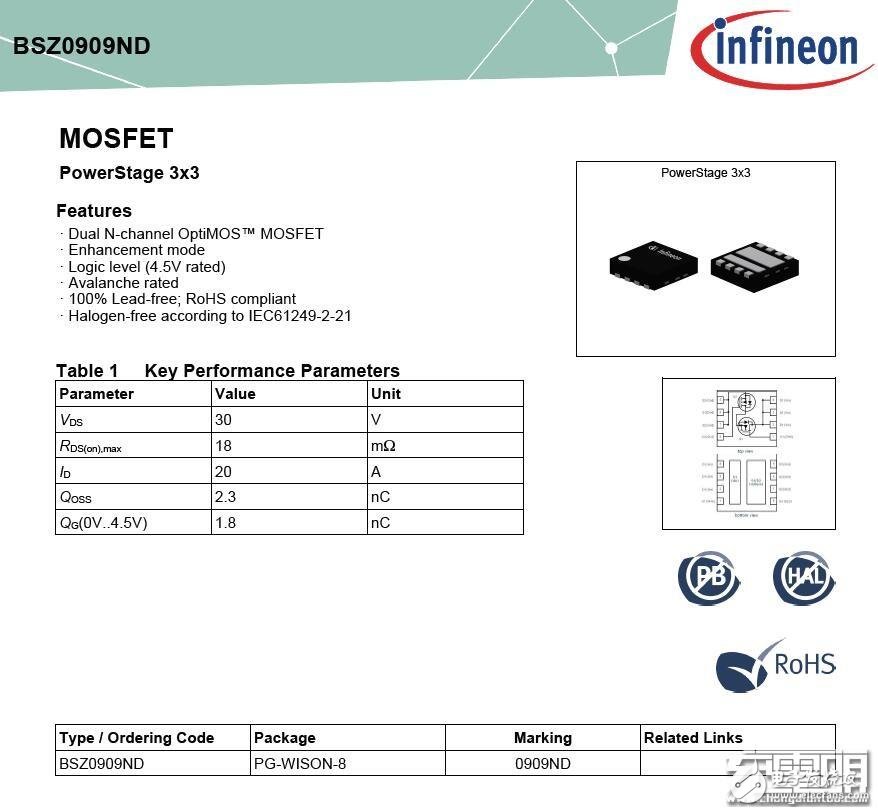

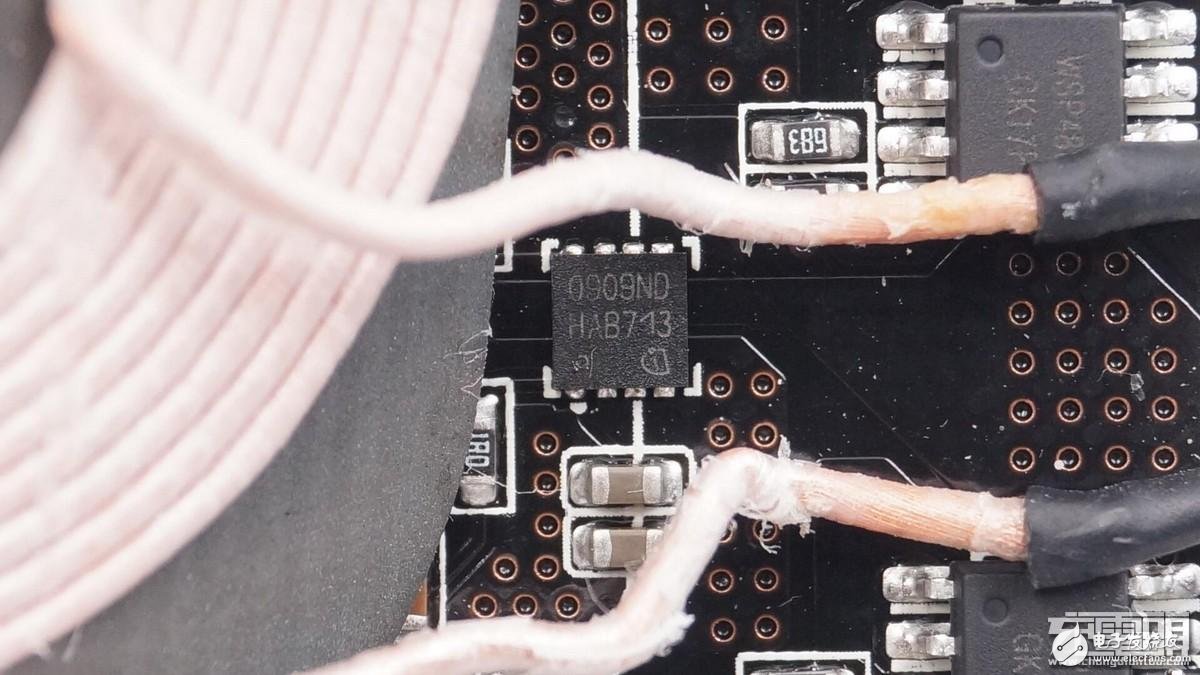

英飛凌的MOS管，BSZ0909ND，配合FD2105M mos驅動器，無線充電可以全部使用N-MOSFET，獲得低成本和更高的效率。

全家福。
