前幾年漫步者就發布了新款的鬧鐘迷你音響——M0pro。毫無疑問，那篇深度評測就外觀，設計，功能等方面對M0pro進行了深度的分析和點評。那么，相信也會有許多朋友關心

這次就讓月影為你抽絲剝繭，一步步拆解和分析M0pro：從內部構造，電路設計和組裝元件等多種角度來分析其神奇之處，讓各位從另一個角度來認識這款“迷你鬧鐘”。下面先讓我們來回顧下M0pro的產品信息。

漫步者 M0 pro
調節方式 按鍵
音箱系統 2.0聲道
有源無源 有源
音箱類型 便攜音箱
功能特點 讀卡器，F(xiàn)M收音，USB，鬧鐘
失真度 0.5% 1W 1KHz
頻率響應 80Hz-20KHz
阻抗 8Ω
靈敏度 800±50mV
信噪比 85dB
揚聲器單元 2×1.5英寸
防磁功能 支持
額定功率 7W
音頻接口 3.5mm音頻接口
分離度 65dB
音箱尺寸 130×126×89mm
音箱重量 0.5kg
包裝清單 音箱本機 x1
說明書 x1
保修卡 x1
音頻線 x1
電源線 x1
詳細內容 售后服務由品牌廠商提供，支持全國聯保，可享有三包服務！如出現產品質量問題或故障，您可查詢最近的維修點，由廠商的售后解決；也可憑廠商維修中心或特約維修點所提供的質量檢測證明，享受7日內退貨，15日內換貨。超過15日又在質保期內，可享受免費保修等三包服務！進入官網>>
電話備注 周一至周六：9:00-17:00（節假日休息）
客服電話 800-810-5526
質保備注 整機3個月內包換，1年內免費保修，3年內有限維修；喇叭、分頻器、IC部件損壞免費保修2年
質保時間 3年
保修政策 全國聯保，享受三包服務

拆解M0pro

M0pro在手，首先要考慮的一個問題就是在盡量不損壞的前提下，如何拆開外殼，卸下零件。經過仔細的觀察，月影發現了M0pro外殼上的一些東西：其實漫步者M(jìn)0pro的硬質工程塑料箱體外殼采用一體化成型，表面非常光滑平整。因此如果你要想找到一條“可以利用”的縫隙，必須細心觀察才行。

看似天衣無縫的外殼，其實秘密就在這里

至少從表面來看，M0pro沒有一個螺絲孔，難道是用膠水粘結或者模壓成型的？其實不然！M0pro最外圈的銀色鑲邊是通過多個卡槽嵌在外殼邊緣的，只需要用指甲嵌入縫中小心摳挖即可拿下。透過正面面板的小孔，月影發現了有螺絲的所在位置，那如何去打開這個面板呢？

拆除外圈后的M0pro

事實上，卸去銀色外圈后，下面的黑色網面面板同樣是以類似卡槽扣形式固定，稍稍用力即可卸下，到這一步，漫步者M(jìn)0pro的“免螺絲”拆解過程就結束了。

LED液晶屏幕和神秘的接口

漫步者M(jìn)0pro的黑色面板上最顯眼的無疑就是那塊尺寸不小的LED液晶顯示屏。在之前PCHOME發布的深度評測（鏈接：）中，月影也評價到這塊單色LED有著相當不錯的顯示效果。實際上這款顯示屏與內部的線路是相連接的，同時，在內部一定會有一部分線路來控制這塊LED液晶屏。

拆除后通電仍可正常工作

在這塊LED液晶屏幕的旁邊，我們可以看到有這樣一個多出來的四針接口，它的真實作用月影也不得而知，不過猜測一種可能應該是漫步者為M0pro為將來升級預留的接口，也可能是另有他用，具體到底如此，只有等漫步者將來揭曉答案了。

LED旁未知功能的神秘接口，或許是將來升級之路的鑰匙？

功能不同的電路分立設計

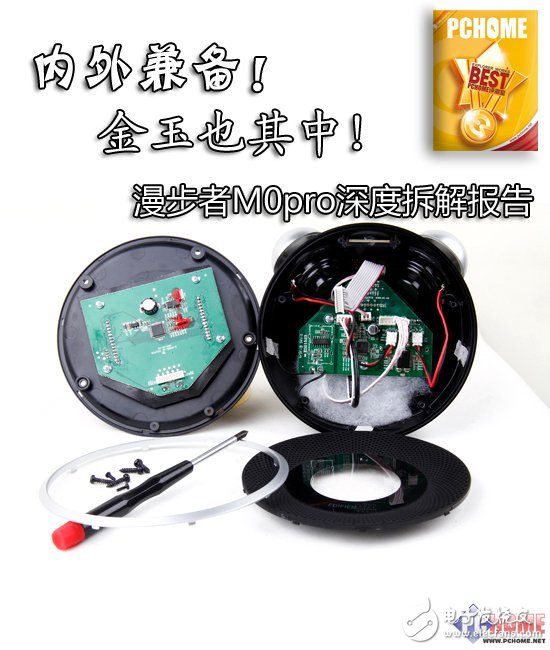

液晶面板上有6顆螺絲，在擰下這些螺絲之后，我們就可以看到到漫步者M(jìn)0pro的“廬山真面目”——內部核心電路。其結構非常明顯，主要分為兩部分：黑色液晶前面板后的智能數字功能控制模塊，和在背部外殼內的是DAC解碼模擬線路+功放線路，線路上的電阻和元件基本都是貼片設計，性能更為穩定。

整個內部線路按功能分為兩部分，分割鮮明

這樣的設計無疑是非常工整，合理和高效的。DAC轉換線路+放大線路屬于和聲音部分直接相關的電路，這部分電路要求有良好的防干擾和防震設計，從而防止對聲音表現產生不良影響。而智能數字控制模塊電路則是負責按鍵的控制和液晶LED的顯示，兩部分電路功能完全不同，線路分布在兩塊不同電路板中不僅有助于避免互相干擾，還能有效避免單塊電路板面積過大的問題，從而使外殼體積更小?？芍^“一舉兩得”。

拆除螺絲前的M0pro正面圖
