作為谷歌親兒子的Nexus系列手機與以往不同，誕生了由LG代工的Nexus 5X和華為代工的Nexus 6P“哥兒倆”，而且還各有千秋。前者定位相對親民，而后者則定位偏高端一些。此前筆者已經為大家奉上了Nexus 5X的拆解內容，接下來就讓我們看看同樣是由ifixit操刀的Nexus 6P的拆解。

Nexus 6P采用金屬機身，配備了5.7寸2K AMOLED屏幕、驍龍810 v2.1 2.0GHz八核處理器(Adreno 430 GPU)、3GB LPDDR4內存、32/64/128GB存儲、1230+800萬像素雙攝像頭、USB Type-C接口、Nexus Imprint指紋識別、代號棉花糖的Android 6.0操作系統。

Nexus 6P拆解

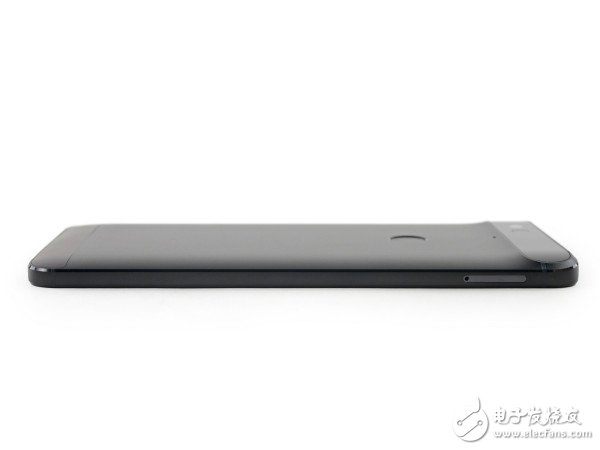

Nexus 6P的金屬機身采用了航空級陽極氧化鋁工藝，此外，在機身頂部攝像頭區域還加入了部分玻璃材質。由于配備了4K攝像頭，機身頂部凸出，不過通過曲線過渡還是確保了一定的美觀性。

Nexus 6P

Nexus 6P

Nexus 5X與Nexus 6P的一個重要區別就在于屏幕。

Nexus 5X和Nexus 6P

Nexus 6P與Nexus 6相比十分相像，不過仔細觀察還是會發現Nexus 6P要相對“瘦高”一些。

Nexus 6P與Nexus 6對比

值得一提的是Nexus 6P接口支持反向充電，因此可以為Nexus 5X充電，不愧是“親哥兒倆”啊。

Nexus 6P進行反向充電

在進一步了解了Nexus 6P后我們就開始正式拆解。Nexus 6P采用了一體式設計，去螺絲化。ifixit團隊從機身背部下方的塑料封條開始，借助工具輕松將其撬開。

Nexus 6P

在塑料面板下方會露出四顆螺絲。ifixit團隊指出，機身背部的這塊塑料板存在機身過熱后脫落的可能。

Nexus 6P

相對于機身底部易拆的塑料封條，機身頂部的玻璃封條則要費些功夫。同時由于材質等原因，這塊玻璃的拆解很費功夫且存在風險。此外，這塊玻璃封條與機身粘合十分緊密，需要借助金屬刀片才能分離。

Nexus 6P機身頂部玻璃

Nexus 6P拆解

費了一番功夫之后終于將機身后殼分離了出來。Nexus 6P內部結構十分復雜

Nexus 6P機身內部

電池上方有長長的排線(連接主板與子板)，因此必須先將其取下，好在這并不費勁兒。

Nexus 6P拆解

接下來就是取下電池，由于采用了強力的粘合劑，取下電池成為“體力活”。

Nexus 6P電池拆解

Nexus 6P電池規格為3.82V/13.18Wh/3450mAh，比Nexus 6多了230mAh，比iPhone 6s plus更是多出了700mAh。

Nexus 6P電池

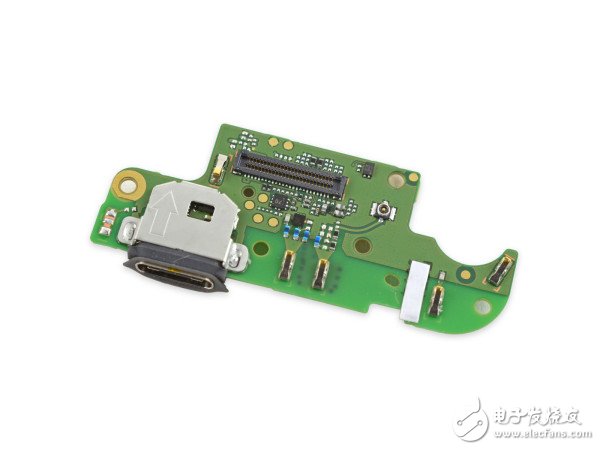

接下來要看的就是安置Type-C接口以及LTE天線等相關元件的子板，這種與主辦分離的設計方式有利于后期維修和更換。

Nexus 6P子板

Nexus 6P子板

在子板的另一側還有一枚降噪麥克和振動馬達、揚聲器的觸點。

Nexus 6P子板

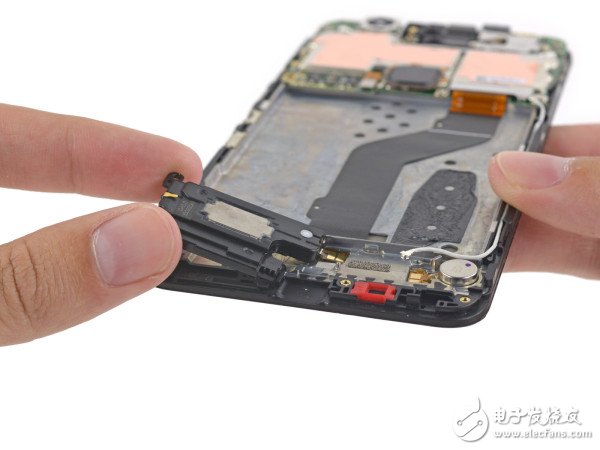

Nexus 6P的揚聲器就位于上面這塊子板的一側，與Nexus 6的設計相仿。

Nexus 6P揚聲器

Nexus 6P揚聲器

接下來是位于機身頂部的耳機接口。800萬像素F/2.4，1.4微米的前置攝像頭同樣位于這里，Nexus 5X采用的是500萬像素前置攝像頭。

Nexus 6P耳機接口

Nexus 6P前置攝像頭

接下來就是取下主板，在這里并未采用粘合劑固定，所以很輕松。不過值得一提的是，后置攝像頭也一起跟了下來。

取下主板

當然后置攝像頭并非是固定在主板上，而是其支架固定在主板上，所以取下攝像頭也很輕松。(當然這也意味著，想要訪問后置攝像頭就必須先把主板取下來。)1230萬像素?cái)z像頭，索尼IMX377傳感器，F(xiàn)/2.0，支持EIS電子防抖算法，可拍攝4K和240fps慢動作視頻。

Nexus 6P主攝像頭

Nexus 6P主攝像頭

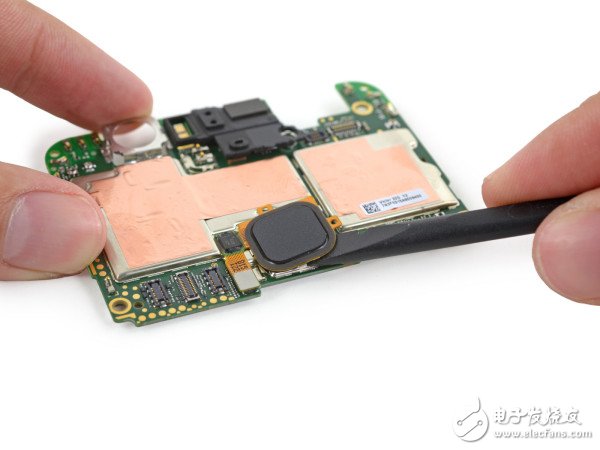

現在是時候取下Nexus 6P的Nexus Imprint指紋傳感器了。與Nexus 5X的略有區別，這枚傳感器更像是圓角方形。

Nexus 6P指紋識別元件

Nexus 6P指紋識別元件

再接下來就是要隆重介紹嬌小的主板了。紅色區域?yàn)槊拦釳T53B384M64D4NK-062 3GB LPDDR4內存和高通驍龍810處理器;橙色區域?yàn)?a href="http://m.greenbey.cn/tags/三星/" target="_blank">三星 KLMBG4GEND-B031 32GB eMMC 5.0閃存顆粒;黃色區域?yàn)楦咄≒MI8994電源管理單元(Nexus 5X上也有);綠色區域?yàn)楦咄⊿MB1351快速充電控制器(Nexus 5X SMB1358的變種?)淺藍色區域?yàn)?a target="_blank">RF Micro Devices RF8117V;深藍色區域?yàn)锳vago ACPM-7251多頻段多模功率放大器;粉色區域?yàn)?a target="_blank">Maxim Integrated MAX989低壓軌到軌I/O比較儀。

Nexus 6P主板元器件介紹

當然主板的另一側也有很多元器件。紅色區域?yàn)?a href="http://m.greenbey.cn/tags/博通/" target="_blank">博通BCM4358 5G Wi-Fi 802.11ac;橙色區域?yàn)楦咄≒M8994電源管理單元(Nexus 5X上也有);黃色區域?yàn)?a target="_blank">NXP PN548 NFC控制器;綠色區域?yàn)楦咄╓CD9330音頻編碼器;淺藍色區域?yàn)楦咄╓TR3925射頻收發器;深藍色區域?yàn)镽F Microdevices RF1891天線開關;粉色區域?yàn)锳vago 77814-1。

Nexus 6P主板元器件介紹

拆解完畢，全家福送上!

Nexus 6P

最終ifixit團隊給Nexus 6P的可修復性評分為：2，10為最易修復，由此可見這款手機的維修還是有一定的難度的。

Nexus 6P的可修復性評分為：2

Nexus 6P的金屬機身帶來了堅固的外部結構，保證了手機的耐久性;一旦成功進入手機內部，電池還是比較容易替換的(當然，這需要應付一下粘合劑)。除此之外，由于機身采用了一體式設計特別是頂部玻璃材質的加入增添了維修難度，甚至讓無損維修變得十分困難;與Nexus 5X一樣屏幕同樣是維修難點，最后要說的就是維修過程要做好應對粘合劑的準備。
