引言

在嵌入式控制系統中，數模轉換（DAC）與模數轉換（ADC）是實現 “數字信號 - 模擬信號” 交互的核心環節，廣泛應用于信號調理、電壓調節、小型閉環控制等場景。對于低成本、低功耗的小型嵌入式項目而言，選擇適配性強的主控芯片，并結合簡潔的外圍電路實現精準的信號控制，是兼顧成本與性能的關鍵需求。

本實驗以 CW32L012 為主控核心，搭建由 10kΩ 電阻與 47μF 電容構成的 RC 濾波電路：以 MCU 的 DAC 輸出（Vdac）作為 RC 電路的輸入信號，采集經過 RC 電路平滑后的 ADC 電壓（Vadc），并通過軟件閉環控制算法，將 Vadc 穩定調節至預設的目標電壓值。

本實驗的開展，不僅可驗證 CW32L012 在 “DAC 輸出 - RC 調理 - ADC 采集 - 閉環控制” 鏈路中的功能可行性，還可加深PID在控制系統中的運用和理解，還能提供一套簡潔、低成本的模擬信號閉環調節方案，為小型嵌入式系統中的電壓精準控制、信號穩定輸出等需求提供實踐參考。

一、CW32L012C8T6主控

CW32L012 是武漢芯源半導體 (CW) 推出的 32 位低功耗 MCU，基于 ARM Cortex-M0 + 內核，主頻高達 96MHz，集成64KB Flash和8KB RAM，專為需要高性價比和低功耗的應用設計。

1.1核心規格：

1.2主要設計亮點與應用場景：

完整的信號鏈集成芯片集成了從模擬信號采集（ADC）、數字處理（MCU核心）到模擬控制輸出（DAC和運放）的完整鏈路，可以說是一顆完整信號鏈混合信號MCU。這意味著在工業傳感器、信號調理等場景中，可以減少甚至省去外部的模擬調理芯片，簡化設計并降低成本。

硬件加速提升實時性能內置的CORDIC和EAU硬件加速單元是關鍵特色。在電機控制、數字電源等需要快速進行三角函數、開方、除法運算的實時控制場景中，這些硬件單元能數十倍地提升計算速度，減輕CPU負擔，實現更高效的控制算法。

兼顧性能與低功耗基于M0+內核和低功耗工藝，芯片支持Sleep和DeepSleep等低功耗模式。在DeepSleep模式下，功耗可降至微安(μA)級別，非常適合電池供電的物聯網設備、便攜式儀器等應用。

二、實驗硬件及接線

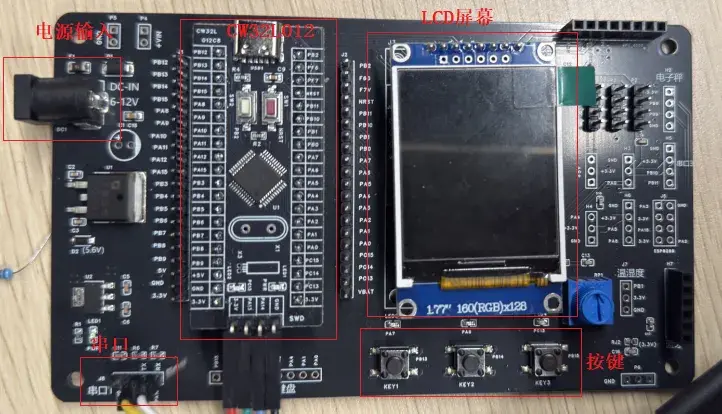

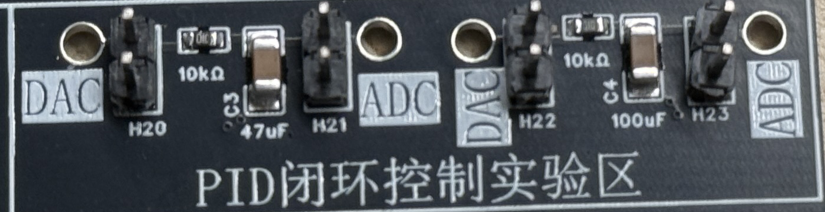

2.1硬件與原理圖：

2.2硬件接線：

CW32L012主控板PA4--->RC濾波電路Vadc

CW32L012主控板PB0--->RC濾波電路Vdac

CW32L012主控板GND--->RC濾波電路GND

CW32L012主控板PA9--->串口模塊的RX

CW32L012主控板PA10--->串口模塊的TX

完整接線如圖：

三、實驗軟件

3.1項目框圖：

按鍵：作為人機交互輸入單元，用于設置目標電壓值,Kp，Ki，Kd；

Vdac：CW32L012 的 DAC 外設輸出端，是 RC 濾波電路的輸入信號源；

CW32L012：系統核心，負責接收按鍵指令、驅動 DAC 輸出 Vdac、采集 Vadc 反饋信號、運行閉環控制算法，同時將數據通過串口上傳、在 LCD 屏幕顯示狀態；

Vadc：RC 濾波電路的輸出端，作為 CW32L012 的 ADC 采集輸入，提供電壓反饋信號；

LCD 屏幕：實時顯示目標電壓、當前 Vadc 實際值、Kp，Ki，Kd，輸出電壓Vdac等參數，直觀呈現實驗結果；

串口：用于將目標電壓、當前 Vadc 實際值發送到上位機觀察波形，直觀感受數據變化趨勢。

3.2閉環控制框圖：

通過按鍵或者程序給系統設定一個目標電壓值，然后PID計算實際與目標值之間的偏差，將計算結果作用到DAC模塊輸出電壓作用到RC電路的輸入端，此時RC電路的輸出端電壓會產生變化，再用ADC實時檢測輸出端的實際電壓，重復進行上述流程，實現RC電路輸出端電壓的閉環控制。

3.3內部電壓跟隨器：

內部運算放大器的使用：

為了降低IO口的輸出阻抗，這里使用了CW32L012的內部運算放大器，并將產生DAC電壓的IO口PB1接到了運放的同相輸入端，將PB0接到了運放的輸出端口，然后將其初始化為電壓跟隨器模式。

void OPA1_Init(void)
{
        __SYSCTRL_GPIOB_CLK_ENABLE();
        __SYSCTRL_OPA_CLK_ENABLE();
        AFx_OPA1OUT_PB00();
        OPA_InitTypeDef OPA_InitStr;
        OPA_InitStr.Bias=OPA_BIAS_1UA_36US;
        OPA_InitStr.InputN=OPA_INPUT_NONE;
        OPA_InitStr.InputP=OPA_INPUT_INP3;
        OPA_InitStr.PgaGain=OPA_PGA_GAIN2;
        OPA_InitStr.WorkMode=OPA_WORKMODE_FOLLOWER;
  OPA_Init(CW_OPA1,&OPA_InitStr);
        OPA_Start(CW_OPA1);
}

3.4 PID控制算法：

在這個 Vdac-Vadc 的電壓閉環控制實驗中，選擇了增量式 PID：

減少電壓波動

實驗中，輸出的執行器是DAC，其數字量范圍為0~4095，并且將新的數字量寫入DHR寄存器后，若無新值寫入，DAC會持續輸出上一次所寫數字量對應的電壓，即執行器具有保持功能，所以在此基礎上選擇了增量式PID，將每次的計算結果加上上一次的輸出作為最終輸出，這樣DAC變化更平滑，電壓波動小。

避免積分飽和

位置式 PID 需要持續累積積分項，若目標電壓（設定值）突變（比如按鍵修改設定值）或偏差長期存在，易出現積分飽和（積分項過大導致控制量超出 DAC 輸出范圍），進而引發 Vdac 輸出跳變、Vadc 超調嚴重。增量式 PID 的輸出是 “控制量的變化量”，無積分項的累積，天然避免了積分飽和問題，調節過程更平緩，適配電壓穩定控制中 “小步長、低超調” 的需求。

匹配 Vdac 的小范圍調節特性

實驗中，Vdac 的調節目標是讓 Vadc 穩定在設定值（屬于小范圍、連續的電壓校正），增量式 PID 輸出的 “調節增量” 剛好適配這種場景 —— 每次僅微調 Vdac 的輸出值，避免 Vdac 大幅跳變導致 RC 電路的電壓變化跟不上，能讓 Vadc 更平滑地趨近設定值。

#define Error_Scale 15
uint16_t pid_control(void)
{
        static float out_last=0;
        set_pid_para();//更新pid參數
        temper_pid.err=Error_Scale*(temper_pid.target-temper_pid.actual);//誤差縮放指定倍數再進行計算
        temper_pid.out=temper_pid.Kp*(temper_pid.err-temper_pid.err_last)+
                       temper_pid.Ki*temper_pid.err +
                       temper_pid.Kd*(temper_pid.err-2*temper_pid.err_last+temper_pid.err_last_last);
        // 更新誤差歷史（前2次 → 前1次，前1次 → 當前）
        temper_pid.err_last_last = temper_pid.err_last;
        temper_pid.err_last =temper_pid.err;

        float temp=out_last+temper_pid.out;
        temp=(temp>DAC_MAX)? DAC_MAX:temp;//輸出限幅
        temp=(temp



	四、實驗現象

	4.1 屏幕：與屏幕對應的變量含義：





	4.2 按鍵：

	按鍵1（左）：對光標所選中的參數進行加操作

	按鍵2（中）：對光標所選中的參數進行減操作

	按鍵3（右）：切換光標選擇的內容





	4.3 串口：

	使用VOFA+軟件連接串口，CW32會將設定、實際電壓（放大十倍），Kp，Ki，Kd幾個參數打印到上位機，顯示波形



	4.4 PID參數整定：

	4.4.1 P參數整定：

	將 I D設為0，P設為10，輸出響應小，達不到控制目標



	將 I D設為0，P增大到40，輸出響應略微超調，仍達不到控制目標



	將 I D設為0，P增大到45，輸出響應略微超調，仍達不到控制目標，此時P參數整定完畢



	4.4.2參數整定：

	將 D設為0，P設為45，I設為20，引入積分消除靜差，此時積分作用小，靜差消除慢



	將 D設為0，P設為45，I增大到50，增強積分作用，，靜差消除快，I整定完畢



	4.4.3 D 參數整定：

	引入微分作用后會造成震蕩，并且本系統超調和震蕩并不嚴重，可以不引入微分作用





	所以這里將D設定為0，D參數整定完畢

	總結

	本次基于 CW32L012 的 Vdac-Vadc 電壓閉環控制實驗，以 “10kΩ+47μF”RC 電路為信號調理單元，結合增量式 PID 算法實現了 Vadc 對設定電壓的穩定跟蹤；而通過上位機波形實時觀測與手動 PID 參數整定的實踐，更直觀地驗證了 PID 三參數的核心作用，完整串聯了硬件架構、算法選擇與參數調試的實驗鏈路。
