Altium Designer 26.4.1

發布時間：2026年3月19日

Altium Designer 26.4.1 離線包

15天免費試用 Altium Designer

PCB 設計改進

Z 軸間距（開放測試）

本次發布在 Constraint Manager 以及舊版 PCB Rules and Constraints Editor 對話框（在 Document View 中不可訪問）中新增了 Z 軸間距設計規則。該規則屬于 Electrical 類別，可用于檢查不同銅層上各類圖元之間的最小間距。

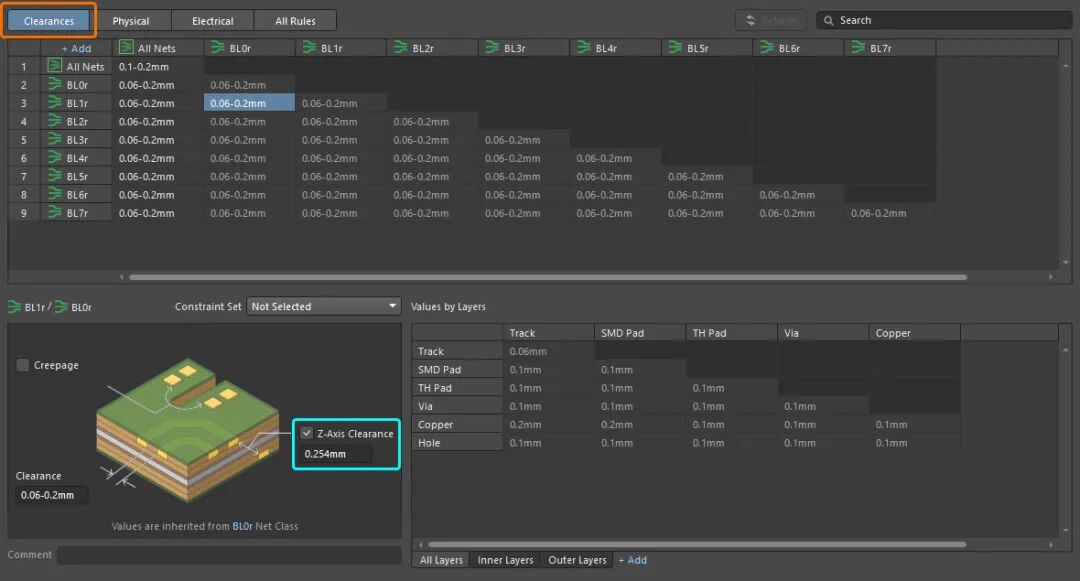

在 Constraint Manager 中，定義網絡類和/或差分對之間的電氣間距時（在 Clearances view 中）可以指定 Z 軸間距約束；同時也可以在從 PCB 進入 Constraint Manager 后，通過 All Rules view 添加此類型的新高級規則。

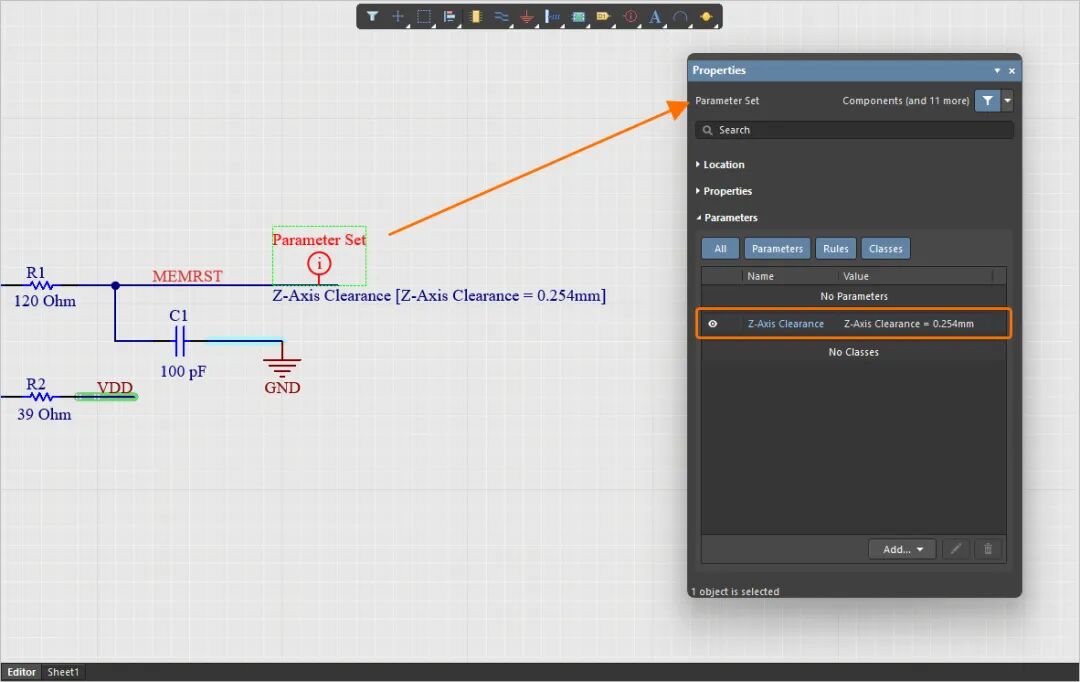

當參數集指令放置在原理圖上時，你也可以為其添加此類型的規則。

該新規則同時支持 Online DRC 和 Batch DRC（對 Batch DRC 默認啟用），并支持相關的違規機制（details/overlay——兩者默認也均為禁用）。當為該規則啟用 Violation Details 的顯示（Preferences dialog 的PCB Editor – DRC Violations Display 頁面）后，PCB 設計空間中的文本將按以下格式顯示：

< [RuleValue] ([Actual Z-Axis Clearance Value]; XY: [Z-Axis Clearance Projected on XY])

其中，[RuleValue] 為規則中指定的約束值；[Actual Z-Axis Clearance Value] 為不同層上圖元邊緣之間的最短對角距離。

在軟件的其他位置，則使用以下格式：

Z-Axis Clearance: ([Actual Z-Axis Clearance Value] < [RuleValue]) Between [Object1Description] And [Object2Description]

該新規則還支持以下對象：

多邊形敷銅（實心與網格）以及內部平面層

請注意：僅當檢測到多邊形敷銅與其他類型對象（走線、焊盤等）之間存在違規時，才會為多邊形敷銅生成避空。雖然會檢測到不同信號層上的敷銅區之間的間距與違規，但在這種情況下不會自動創建避空。

另請注意：信號層上的對象與內部平面層之間也會按最短距離檢測間距與違規，但此類違規需要手動處理。

PCB CoDesign功能

如果在不支持該功能的舊版 Altium Designer 中打開包含已定義 Z 軸間距規則/約束的 PCB，這些規則將會丟失。

該功能處于開放測試階段，在Advanced Settings dialog中啟用 PCB.Rules.ZAxisClearanceRule 選項后可用。

更多信息請參閱Electrical Rule Types頁面。

Constraint Manager 改進

為 Diameter 和 Hole Size 新增 Min、Max 與 Preferred 值

現在，在 Physical view 中定義 Routing Via Style 規則時，除模板的 Preferred 定義外，你還可以為 Diameter 和 Hole Size 分別指定最小值（Min）、最大值（Max）與首選值（Preferred）。這使得約束定義更為精細。

此外，當從 PCB 進入 Constraint Manager 或?yàn)樘囟▽盈B配置約束時，你現在可以通過選擇相應選項卡，在 Min/Max Preferred 展開視圖與 Templates view 之間切換。

Min/Max Preferred 選項卡允許你為 diameter 與 hole size 指定最小值（Min）、Preferred 與最大值（Max）。

Templates 選項卡顯示所選模板的 Diameter 與 Hole Size。

更多信息請參閱Defining Design Requirements Using the Constraint Manager頁面。

數據管理改進

供應商數據合并（開放測試）

本次發布在使用 Altium Designer Custom Parts Provider Synchronization 功能（了解更多）時帶來了一項關鍵增強：可將來自指定數據庫源的供應商數據映射到工作區供應鏈數據。

現在，你所配置的 Custom Parts Provider 的供應商數據會與 Altium Parts Provider 合并顯示；在軟件 UI 中任何呈現供應商數據（SPN）的地方都會顯示整合后的全部供應商信息，包括 Manufacturer Part Search panel、ActiveBOM 以及添加元器件選擇時。

當在 Manufacturer Part Search panel 的 Custom Parts Provider 類別中瀏覽某個廠商器件時，該器件會同時顯示來自 Custom Parts Provider 與 Altium Parts Provider 的 SPN。

同樣地，當在其他類別（例如本示例中的 Capacitors）中瀏覽某個廠商器件時，該器件也會同時顯示來自 Altium Parts Provider 與 Custom Parts Provider 的 SPN。

在呈現器件選型的 UI 元素中（例如本示例中的 Components panel），也會同時顯示來自 Altium Parts Provider 與 Custom Parts Provider 的 SPN。

在 ActiveBOM 文檔的 Solutions 區域中，也會同時顯示來自 Altium Parts Provider 與 Custom Parts Provider 的 SPN。

該功能僅在連接到啟用了BOM Portal的 Altium Platform 工作區時可用；連接到本地部署的 Enterprise Server 工作區時不可用。

該功能處于開放測試階段，在Advanced Settings dialog中啟用 EDMS.CustomOffersMerge 選項后可用。

有關將供應鏈數據庫與工作區數據同步的更多信息，請參閱Supply Chain Database to Workspace Data Synchronization頁面。

可在 ActiveBOM 中更改生命周期狀態

現在，你可以在 ActiveBOM 文檔（*.BomDoc）中直接更改所選元件的生命周期狀態。ActiveBOM 的右鍵 Operations 子菜單中新增了 Change State 命令。

請注意：該流程僅會包含來自你當前已連接工作區的元件。

更多信息請參閱Managing Item Revision Lifecycle頁面。

高級共享設置界面變更

當通過 Share dialog 共享實時設計或設計快照時，原先通過 Advanced Settings 控件打開的對話框已改版為彈出窗口。

在共享實時設計時，共享與下載選項現在按 Member Rights（面向工作區成員）以及 Guest and External Share Rights（面向已共享項目的外部來賓用戶）進行歸類。修改后的確認需返回主 Share dialog，點擊專用按鈕完成。

當與特定人員共享設計快照時，也可在新的彈出窗口中找到高級設置。

有關設計共享的更多信息，請參閱Sharing a Design頁面。

增強的 'Create Tag' 命令

Create Tag 命令已在 History & Version Control 子菜單中恢復。該命令在輸入標簽值時也進行了增強：若使用了無效字符，Create Tag 對話框中會出現圖標。將鼠標懸停在該圖標上可查看允許使用的字符提示，即字母、數字、點（'.'）、短橫線（'-'）、井號（'#'）和下劃線（'_'）；按需更新標簽。

要訪問恢復后的命令，請?jiān)?Projects panel 中右鍵單擊項目，然后選擇 History & Version Control。

當標簽名稱中使用無效字符（示例中使用“*”）時，會顯示提示并列出允許使用的字符。

更多信息請參閱Browsing the History of a Project頁面。

同步功能支持 PostgreSQL 數據庫

Altium Designer 的 Custom Parts Provider Synchronization 與 Components Synchronization 功能已改進，現已支持 PostgreSQL 數據庫。

有關同步功能的更多信息，請參閱Component Database to Workspace Data Synchronization和Supply Chain Database to Workspace Data Synchronization頁面。

BOM CoDesign 改進

增強的 'Explore Suggested Component' 命令

在使用 BOM CoDesign 功能，尤其是使用 Explore Suggested Component 命令（位于 Properties panel 的 Differences 區域）時，如果建議的元件不是最新修訂版，現在會在 Components panel 中打開該特定修訂版。

盡管建議的元件修訂版 CMP-009-00009-5 并非最新（庫中存在同一元件的修訂版 CMP-009-00009-6），Explore Suggested Component 命令現在會在 Components panel 中打開所建議的修訂版。

有關 BOM CoDesign 功能的更多信息，請參閱BOM CoDesign頁面。

Altium Designer 26.4 中正式公開的功能

以下功能在本次發布中已正式成為 Public：

Solder Mask Expansion Rule 的默認值現為 0 mils

Altium Designer 26.4 的其他新增功能

適用于 Multi-board Assembly Documents 的 Open CASCADE 庫（開放測試）：本次發布在Advanced Settings dialog中新增了高級設置選項 System.MBAEngine.UseOpenCascade。啟用后，多板裝配文檔（*.MbaDoc）的幾何建模將從使用 C3D 庫切換為使用 Open CASCADE 庫。請注意：在本版本中啟用該選項打開舊版（來自軟件先前版本的）多板裝配文檔時，已創建的匹配將被移除。你可以選擇保留裝配部件的相對位置，或?qū)⑵渑帕谐梢恍?。打開時還可選擇為舊版本創建備份。

JSON Web Token（開放測試）：本次發布在Advanced Settings dialog中新增了高級設置選項 EDMS.CloudLoginByJWT。啟用后，當從 Altium Designer 連接到 Altium Platform 的工作區時，將使用 JWT 進行用戶身份標識與認證。
