說實話，射頻PCB設計真不是什么高深莫測的玄學，但確實有很多細節容易讓人掉坑里。這些年做過不少項目，從2.4G到28GHz毫米波，每一塊板子都讓我對"細節決定成敗"有了更深的理解。最近看了一組數據，2024年中國高頻高速PCB市場規模已經達到212億元，預計2026年要突破300億，年均增速超過18%。市場這么大，說明需求很旺盛，但真正能做好射頻PCB的工程師其實不多。

為什么射頻PCB這么難？說起來其實就幾個核心問題：阻抗控制要準、隔離要做好、散熱要想好、材料要選對。但這幾句話說起來容易，真正落地的時候，每一個點都能讓你改好幾版板子。就拿28GHz毫米波來說，普通FR-4材料每厘米信號損耗能高達2-3dB，而用PTFE材料能控制在0.3dB/inch以下，這差距可不是一般的大。

行業數據提醒：5G基站AAU板通常需要20+層，線寬精度要求達到±0.5mil（0.0127mm），阻抗公差要控制在±5%以內。PTFE材料的成本是FR-4的3-5倍，但在77GHz車載雷達板中，高頻材料成本占比甚至超過60%。

一、布局實戰經驗：那些年踩過的坑

做射頻PCB，布局就是打基礎，地基沒打好，后面布線再漂亮也沒用。我個人的經驗是，拿到原理圖別急著開始畫，先花點時間想清楚整體架構，這個時間花得絕對值。

1. 一字型布局不是擺設

一字型布局是射頻設計的黃金法則，說起來簡單但很多人就是不當回事。信號從輸入到輸出，按順序一字排開，減少回折和交叉，這樣能最大程度降低信號干擾。記得有次做雙通道功放，為了省板子空間把兩個通道并排放了，結果互調指標怎么調都上不去，后來改成一字型排列，指標直接就達標了。

2. 多通道完全對稱是基本功

如果是多通道設計，對稱性真的很重要。不是大概對稱，而是要精確到毫米級。各通道的元器件擺放、走線長度、過孔位置都要保持一致，這樣才能保證相位和幅度的一致性。做過相控陣天線的兄弟應該深有體會，通道之間的相位差超過10度，波束成形效果就會大打折扣。

3. 提前規劃信號走向

射頻信號一字型布局示例，信號流向清晰

這個點我特別強調，一定要在布局前把信號走向想清楚。哪條線是射頻信號，哪條線是控制信號，哪條線是電源，心里要有譜。別等到布線的時候才發現路被堵死了，到時候再改布局就晚了。我習慣先在紙上畫個簡單的信號流圖，把主要信號的路徑標出來，這樣布局的時候就能做到心中有數。

4. 電感擺放有講究

電感是射頻電路中的關鍵器件，擺放位置和方向都會影響性能。大功率電感要注意散熱，最好靠近邊緣或者加散熱銅箔；射頻匹配電感要靠近對應的器件，減少寄生電感。還有一點容易被忽略，就是電感的方向，兩個相鄰的電感如果磁芯方向垂直放置，能減少互感耦合。

實戰案例：某次做5G基站功放板，一開始沒注意電感方向，兩個匹配電感平行放置，結果在3.5GHz頻段出現明顯的諧振點，效率掉了一個多百分點。后來把電感旋轉90度，問題就解決了。

5. 高低功率要隔離

高功率電路和低噪聲電路一定要分開，這個道理大家都懂，但實際操作中容易偷懶。功放、開關這些高功率器件要和低噪放、混頻器這些敏感器件保持足夠距離，中間最好用地銅或者屏蔽墻隔開。我一般建議高功率區和敏感區之間的間距至少保持在5mm以上，實在不行就用金屬屏蔽罩。

6. 腔體隔離不能少

射頻PCB屏蔽腔體設計示例

對于高性能的射頻板，腔體隔離幾乎是標配。通過在PCB上開槽或者使用金屬屏蔽罩，把不同的功能區域物理隔離開，能有效抑制干擾?，F(xiàn)在的5G基站AAU板，幾乎每個射頻通道都有自己的屏蔽腔，雖然增加了成本，但性能提升是實實在在的。

7. 屏蔽腔設計要精細

設計屏蔽腔不是隨便畫個框就行的，有很多細節要注意。腔體的高度要合適，太低會影響散熱，太高會增加成本；腔體的接地點要充足，我一般建議每隔λ/10（λ是工作頻率的波長）就要有一個接地過孔；腔體的開口要盡量小，避免電磁泄漏。

8. 腔體形狀要優化

屏蔽腔的形狀也會影響電磁特性，盡量用規則的形狀，避免尖角和狹縫。尖角會產生電場集中，容易打火；狹縫會形成縫隙天線，導致輻射。還有一點，腔體的尺寸要避開工作頻率的諧振點，否則反而會放大干擾。

二、布線避坑指南：別再犯這些錯誤

布局搞定后就是布線，布線是考驗功力和經驗的關鍵環節。我見過很多工程師，布局做得不錯，但布線一塌糊涂，最終性能還是上不去。

1. 50Ω阻抗控制是底線

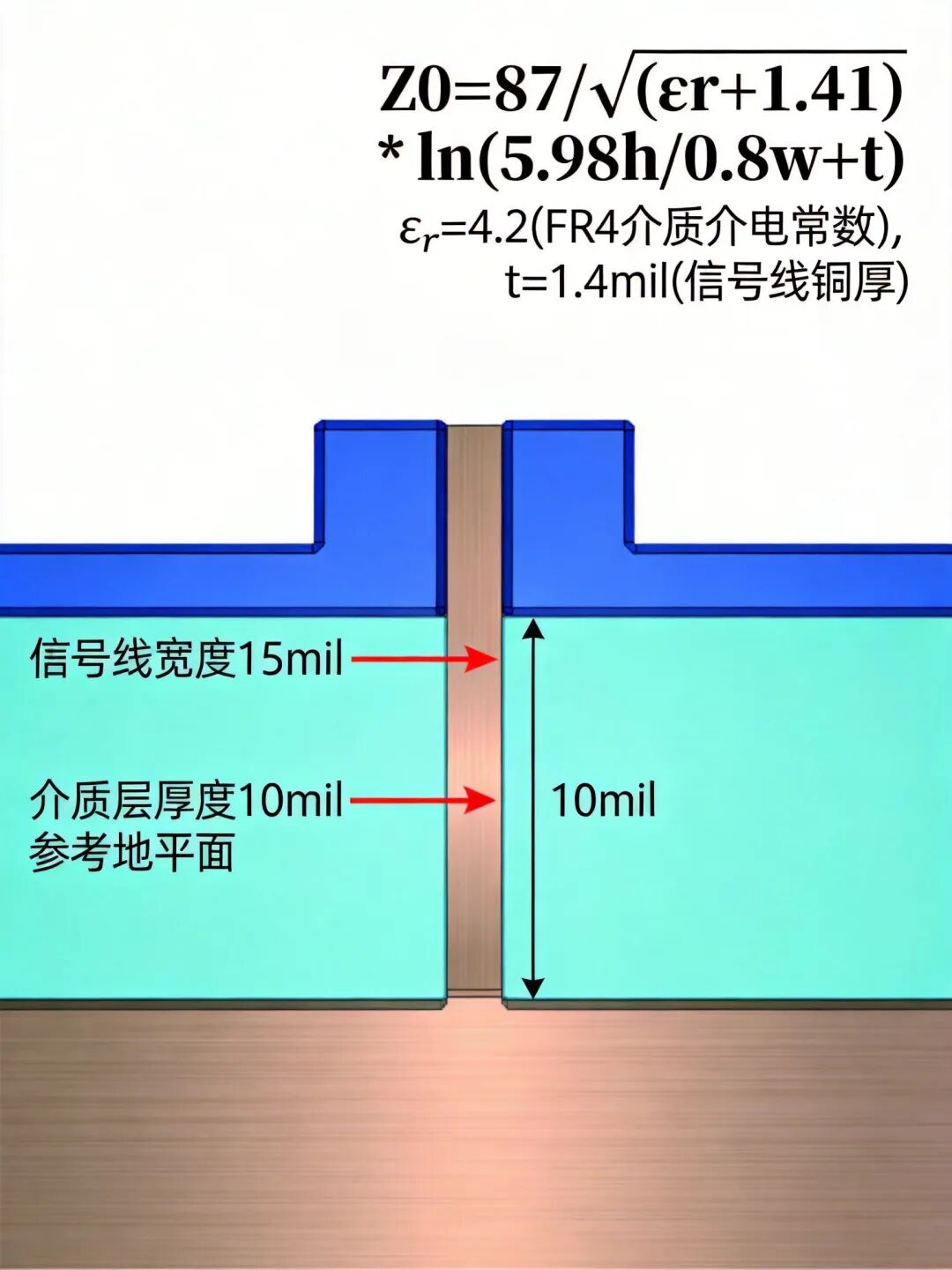

微帶線阻抗控制原理示意圖

射頻信號線一定要做50Ω阻抗控制，這個沒什么好商量的。通過調整線寬、介質厚度、銅箔厚度來控制阻抗，最好用阻抗計算軟件算一下，別憑感覺。現在的PCB廠家都能做±5%的阻抗控制，高端的能做到±3%，雖然貴點但值。

技術要點：阻抗控制不僅僅是一根線的事，過孔、測試點、焊盤都會影響阻抗。特別是過孔，會產生寄生電感和電容，導致阻抗突變。如果必須要用過孔，盡量用背鉆技術去掉多余的Stub，或者用多個小孔并聯降低阻抗。

2. 合理間距與過孔

射頻線之間的間距要足夠，避免串擾。一般建議線間距至少是線寬的3倍，高頻段甚至要5倍以上。過孔也不要太密，每個過孔都會引入不連續點。我有個習慣，能用表層走線就盡量不用過孔，實在要用就選背鉆過孔或者盲埋孔。

3. 分區設計要清晰

PCB要分區，射頻區、數字區、電源區要分開。各區域之間用地銅隔離，電源要單獨濾波。別讓數字信號和射頻信號混在一起，否則諧波和噪聲會搞死你。我見過最離譜的案例，有人把時鐘線從射頻芯片下面穿過去，結果整個板子的噪聲底噪抬高了10dB。

4. 高功率區地處理

高功率區的接地要特別小心，地回路要短而粗。功放器件的接地焊盤要多打過孔，我一般會打8-12個過孔，確保低阻抗接地。地銅也要加厚，最好用2oz甚至更厚的銅箔，這樣能降低地阻抗，提高散熱能力。

5. 輸入輸出隔離

輸入端和輸出端要做好隔離，避免信號反饋。特別是在單板集成收發功能的場合，發射和接收通道要物理分開，最好能在PCB的不同層或者用屏蔽墻隔開。我做過一個項目，輸入和輸出離得太近，結果自激振蕩搞得我頭痛了一個星期。

避坑案例：某款藍牙模塊，發射功率和接收靈敏度指標一直不達標。查了半天發現是發射通道的功放和接收通道的低噪放挨得太近，發射信號直接耦合到接收端，導致接收靈敏度下降20dB。后來把兩個模塊分開，中間加了個屏蔽墻，問題就解決了。

6. 敏感信號保護

像晶振、復位信號這些敏感信號，要遠離射頻線。這些信號雖然頻率不高，但邊沿陡峭，諧波豐富，很容易干擾射頻信號。最好用完整的地平面包裹，必要時加屏蔽罩。我一般會把這類信號布在PCB的內層，上下都有地銅保護。

7. 銅箔處理有技巧

PCB上的浮銅要處理掉，避免形成天線。特別是射頻區周圍的銅皮，要么接地，要么完全去掉。還有，地銅的開孔也要注意，不要形成狹長的縫隙，這些縫隙在高頻下會輻射電磁波。我的習慣是，用圓角代替尖角，用多個小孔代替一個大孔。

8. 天線區域保護

如果是板載天線，天線區域下面不能有金屬，也不能有器件和走線。天線周圍要保持凈空，凈空區的大小根據天線類型和頻率決定，一般建議至少是λ/4（λ是工作頻率的波長）。還有，天線附近的介質要均勻，避免介電常數突變影響天線性能。

三、射頻設計的關鍵邏輯：為什么這么設計

上面說了這么多要點，但知其然還要知其所以然。理解了背后的邏輯，才能舉一反三，應對各種復雜情況。

射頻設計的核心矛盾是頻率越高，波長越短，對結構尺寸越敏感。在28GHz頻段，波長只有10.7mm，一根10mm的走線就接近一個波長了，這時候走線的形狀、周圍的介質都會產生顯著影響。這就是為什么射頻設計要追求"精確"兩個字，差之毫厘，失之千里。

阻抗控制的本質是減少信號反射。當信號從傳輸線進入負載時，如果阻抗不匹配，部分信號能量會反射回源端，導致駐波比升高，功率傳輸效率下降。在28GHz頻段，一個直角走線可能引入相當于線寬20%的額外電容，這足以破壞阻抗連續性。所以射頻走線要圓滑過渡，避免直角和突變。

隔離設計的重要性在于防止串擾和自激。射頻信號很容易通過空間耦合、地回路耦合、電源耦合等方式干擾其他電路。高功率放大器輸出的諧波如果直接耦合到低噪聲放大器的輸入端，會淹沒微弱的接收信號。這就是為什么功放和低噪放要物理隔離，電源要單獨濾波。

電磁兼容原理：射頻PCB設計要遵循"3W原則"——射頻線與相鄰地平面邊緣的距離要大于3倍線寬，避免邊緣場耦合；遵循"20H原則"——電源平面要比地平面內縮20H（H是介質厚度），抑制邊緣輻射。

材料選擇的影響是決定性的。普通FR-4材料在1GHz以上損耗就明顯了，介電常數隨頻率波動可達±10%。而Rogers 4350B這樣的高頻材料，Dk穩定性在±0.05以內，損耗因子低于0.003。雖然成本是FR-4的5-8倍，但在高頻段是必須的選擇?，F(xiàn)在很多項目采用混壓結構，射頻層用高頻材料，其他層用FR-4，在性能和成本之間找平衡。

熱管理的必要性往往被低估。射頻器件的效率不是100%，大部分能量都變成了熱量。如果散熱不好，器件溫度升高，性能會下降，甚至燒毀。我見過一個項目，功放在滿功率工作5分鐘后溫度就到了125℃，增益壓縮了3dB，效率下降了5個百分點。后來加了散熱銅箔和熱過孔，溫度降到了85℃，性能就穩定了。

四、如何快速上手：給新手的建議

射頻PCB設計確實是門技術活，但也不是什么學不會的絕世武功。我給新手的建議是：先從簡單的入手，逐步積累經驗。

1. 從低頻開始

別一上來就搞毫米波，先從2.4G、5.8G這些相對低的頻段練手。低頻的設計容差大一些，容錯空間也大，更容易掌握基本方法。等把基礎打牢了，再往高頻走。我見過很多人一開始就搞太赫茲，結果什么都搞不明白，最后放棄了。

2. 多看優秀案例

學習是進步的階梯。找一些成熟的設計案例，仔細研究人家是怎么布局的，怎么布線的，怎么處理細節的。現在網上有很多開源的射頻板設計，雖然不一定能直接用，但參考價值很大。我剛開始做射頻的時候，把Datasheet上的參考設計研究了十幾遍，每一條線、每一個過孔都搞清楚為什么這么做。

3. 善用仿真工具

仿真不是萬能的，但不仿真是萬萬不能的。ADS、HFSS這些工具能幫你提前發現很多問題，雖然仿真結果和實測會有差距，但趨勢是對的。我習慣在布線前先做簡單的傳輸線仿真，算一下阻抗和損耗；布線完成后再做全板EM仿真，看看有沒有明顯的干擾點。雖然仿真要花時間，但能省下改版的錢。

4. 小步快跑，反復迭代

別指望一次就成功，射頻設計是個反復優化的過程。先做一個能工作的版本，測一測，找到問題，再優化。這個過程可能要重復好幾次，但每次都會學到東西。我有個項目改了5版才達標，雖然花了時間，但每一版都有明顯進步，最后一次性通過了所有測試。

5. 多和同行交流

閉門造車是做不好射頻的。多參加技術交流，多請教有經驗的同行。射頻設計的很多技巧是書上學不到的，只能在實踐中摸索，而和有經驗的人交流能讓你少走很多彎路。我現在還經常和圈內的朋友討論問題，每次都能學到新東西。

總結：實踐出真知

射頻PCB設計沒有什么捷徑，就是多練、多想、多總結。我這些年踩過的坑，估計能寫成一本書，但正是這些教訓讓我成為了今天的自己。每一個失敗的案例，都是通往成功的階梯。

行業數據顯示，具備高頻高速PCB全流程設計能力的服務商在中國不足百家，能穩定交付25Gbps以上高速信號設計的僅占30%左右。這既說明了射頻設計的難度，也展示了市場機會。掌握射頻PCB設計，就是掌握了一門稀缺的技能。

最后送大家一句話：紙上得來終覺淺，絕知此事要躬行。理論學得再多，不如親自畫一塊板子。從今天開始，拿起你的EDA工具，開始你的射頻設計之旅吧。相信我，當你第一次看到自己設計的板子順利工作時，那種成就感是無可替代的。
