行業春風與監管重壓并存，2026年充電樁進入"質量攻堅年"

截至2025年底，全國充電基礎設施保有量已突破2009.2萬個，車樁比優化至2.2:1（數據來源：中國充電聯盟）。國家發改委印發的《電動汽車充電設施服務能力"三年倍增"行動方案（2025—2027年）》明確要求：到2027年底，全國建成2800萬個充電設施，滿足超過8000萬輛電動汽車充電需求。政策持續加碼的同時，執法力度也在同步收緊——2026年4月，廣西、上海、山東、四川等多地充電樁運營企業因"未經強制檢定即投運"或"檢定不合格繼續使用"而接連被罰，充電樁的計量合規與電氣安全已成為行業不可回避的硬門檻。

與此同時，比亞迪第二代刀片電池與兆瓦閃充體系已依托1000V高壓架構實現最高1MW充電功率，大功率直流快充在公共充電場站中的采用率已達約40%，預計兩年后在新投建公共快充場站中占比將超過70%。高速增長與高壓合規的雙重挑戰，對充電樁核心電信號感知元件——電流傳感器和漏電流傳感器提出了前所未有的嚴苛要求。

本文旨在梳理充電樁關鍵傳感需求，并提供基于芯森電子（Chipsense）產品體系的精準選型方案。

一、 行業核心需求與技術挑戰

主回路電流測量：需覆蓋從7kW交流樁到480kW超充樁的全功率范圍，要求傳感器具備高精度、寬頻帶、良好的溫度穩定性和高性價比。

B型剩余電流保護（RCD Type B）：這是強制性安全要求。根據GB/T 18487.1-2023及GB/T 22794-2017，B型RCD必須能可靠檢測并斷開交流（AC）、脈動直流（6mA平滑直流及以上）以及復合波形的剩余電流。這對傳感器的靈敏度、響應速度及信號處理邏輯提出了最高要求。

直流母線電壓監測：在直流充電樁中，需對高達1000V的直流母線電壓進行高精度、高隔離度的測量，以確保系統穩定與安全。

高可靠性：需適應戶外惡劣環境（寬溫、濕度、EMC干擾），并保證長期運行的精度與一致性。

二、 芯森電子充電樁傳感器一站式解決方案

芯森電子提供了從主電流、漏電流到電壓測量的完整產品矩陣，全面覆蓋充電樁應用場景。

（一） 主回路電流檢測方案

根據不同的性能與成本需求，可選擇霍爾開環或閉環技術。

方案A：AN1V系列霍爾開環電流傳感器——緊湊型高性價比之選

技術特點：基于霍爾原理的開環設計，單電源（3.3V）供電，極大簡化了外圍電路。

關鍵參數：提供±50A至±300A的額定電流（IPN）檔位，典型精度±1%，帶寬250kHz。

選型建議：適用于對空間和成本敏感，同時對性能有一定要求的交流/直流充電樁主電流測量，是7kW-60kW樁型的理想選擇。

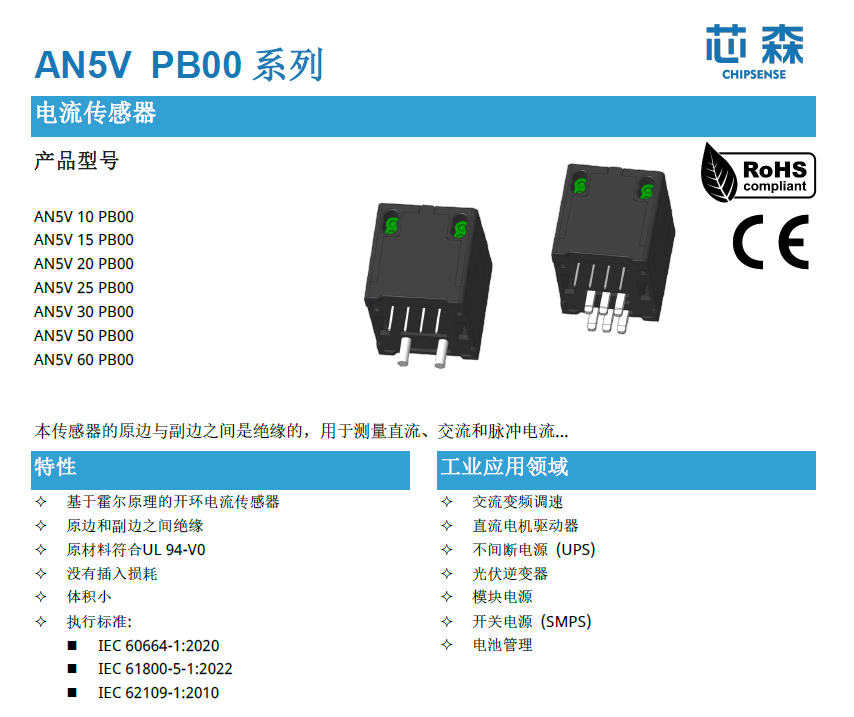

方案B：AN5V PB00系列霍爾開環電流傳感器——通用高性能之選

技術特點：基于霍爾原理的開環設計，雙電源（±12V~±15V）供電，動態性能更優。

關鍵參數：提供±10A至±60A的額定電流（IPN）檔位，典型精度±0.9%。

選型建議：適用于各類變頻調速、逆變及電源設備，在充電樁中可用于輔助電源、風機泵控等場景的電流檢測。

方案C：CS3A P00系列閉環霍爾電流傳感器——超高精度與動態響應之選

技術特點：基于霍爾原理的閉環（補償）設計，通過內部補償線圈實現近乎為零的磁通，具有極高的精度和線性度。

關鍵參數：提供±50A, ±100A, ±125A額定電流（IPN），原邊測量范圍（IPM）最高達±200A。典型精度高達±0.3% of IPN，響應時間僅0.5μs，帶寬150kHz。

選型建議：適用于對測量精度、響應速度和動態范圍有極端要求的大功率直流充電樁主電流檢測，是追求頂級性能方案的理想選擇。

（二） B型剩余電流保護（RCD Type B）方案（核心安全單元）

此為滿足強制安全標準的核心。芯森電子提供從分體到一體化的完整B型保護解決方案。

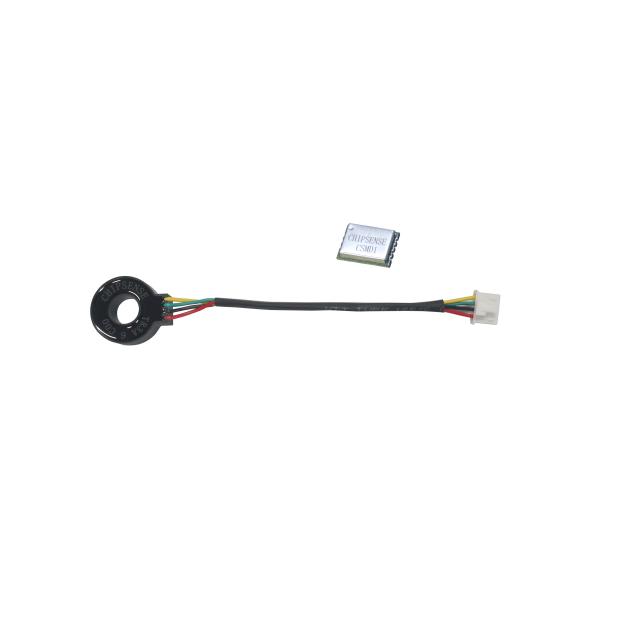

方案一（分體式）：CSMD1+ TR3A 6 C00模組——靈活可配置的B型保護模組

技術特點：專為充電樁B型漏電保護設計的分體式方案。CSMD1為處理模塊，TR3A為專用互感器。

核心功能：完全符合IEC 62752, GB/T 22794等B型標準，能檢測6mA平滑直流、30mA交流及多種脈動直流剩余電流。模塊直接輸出脫扣控制信號，并集成自檢與校零功能。

選型建議：適用于模式二、模式三充電設備，為開發者提供了最高的設計靈活性和驗證便利性。

方案二：FR1D 6 C02 B型剩余電流傳感器

技術特點：將B型剩余電流傳感與保護邏輯集成于單一器件，超小體積。

核心功能：滿足B型全電流保護要求，內置處理邏輯，可直接輸出脫扣電平。集成自檢功能，符合相關安全標準。

選型建議：適用于空間受限、追求高集成度的單相或三相充電樁設計，可大幅簡化PCB布局。

方案三（一體式）：TR6A 32 C00 & FR1D 6 C00 一體式模組——電流測量與B型保護二合一

技術特點：創新性集成設計，將一個32A測量級電流互感器與一個FR1D B型剩余電流傳感器合二為一。

核心功能：在提供完整B型漏電保護的同時，集成了主回路電流的測量功能，可用于系統監控和保護。

選型建議：是交流充電樁（AC樁）的優化方案，用單一模塊同時解決漏電保護和主電流測量兩大需求，顯著節省空間與成本。

（三） 高精度直流漏電流測量（非B型保護專用）

對于光伏儲能、數據中心電源等需要精密監測直流系統對地絕緣的場合，芯森提供專業傳感器。

方案：FR5V H00 / FR7V P00 系列磁通門漏電流傳感器——高精度直流漏電監測

技術特點：基于磁通門技術，具有超高精度和極低的零點溫漂。

關鍵參數：提供±10mA, ±20mA, ±50mA, ±100mA (FR5V系列)及±200mA (FR7V系列)等多個額定電流檔位，輸出為模擬電壓信號。

應用定位：主要用于直流漏電流的精確測量，是光伏逆變器、儲能系統、服務器電源等場景中絕緣監測的理想前端傳感器。請注意：將其用于充電樁B型保護時，需確保后端系統具備處理全電流波形的能力。

（四） 直流母線電壓檢測方案

方案：VN2A P06 系列閉環霍爾電壓傳感器——寬范圍高精度隔離測量

技術特點：基于霍爾閉環原理，通過測量流經外部電阻R1的電流來間接測量高壓，實現原副邊高等級隔離。

關鍵參數：原邊額定輸入電流IPN為±5mA。通過配置不同的外部測量電阻R1，可實現10V至1500V的寬范圍直流或交流電壓測量，精度高，線性度好。

選型建議：適用于直流充電樁中直流母線電壓的隔離測量，是系統控制和保護的關鍵反饋單元。

三、 總結與選型建議

2026年，充電樁行業在政策紅利與監管壓力雙重驅動下，正加速從“規模擴張”向“質量合規”轉型升級。電流傳感器和漏電流傳感器作為充電樁電信號感知的關鍵元件，其選型是否得當，直接決定設備能否通過強制檢定、能否安全穩定運行、能否在日益激烈的市場競爭中贏得客戶信賴。

選型速查表：

芯森電子充電樁傳感器完整產品線覆蓋從家用交流小樁到大功率直流超充的全功率段需求，提供從電流檢測、B型漏電流保護到電壓監測的一站式傳感方案，助力充電樁廠商實現合規、可靠與高效的設計交付。
