礦山、采石場、井下巷道、皮帶廊、破碎站這類場景，高噪音、強震動、多反射、長距離拾音是常態，傳統對講 / 廣播系統普遍存在聽不清、回音重、底噪大、易嘯叫，直接影響調度效率與應急安全。

本文結合礦場實際工況，分享基于A-68 雙麥降噪 + 消回音模組的落地方案，幫你把 “喊破嗓子” 變成清晰全雙工通話。

一、礦場音頻通信的 3 大核心痛點

1. 環境噪音爆表：風機、空壓機、破碎機、皮帶運轉，穩態 + 非穩態噪音疊加，常規拾音直接被淹沒。
2. 聲學回音 / 嘯叫嚴重：密閉空間、硬壁反射，免提擴音極易回聲疊加、嘯叫，無法全雙工。
3. 遠場拾音與抗干擾差：3–5 米外人聲衰減，模擬走線易受變頻器、電機射頻干擾，底噪大。

這些問題不解決，調度指令傳遞失真、應急呼叫響應滯后，直接埋下安全隱患。

二、A-68 模組：礦場場景的 “音頻急救包”

A-68 是雙麥波束成型 + AEC 消回音 + ENC 降噪一體化 DSP 模組，專為惡劣工業聲學環境設計，完美匹配礦場需求。

核心參數（礦場向）

• AEC 回音消除：最高90dB，消除空間延遲100ms，全雙工不嘯叫。
• ENC 環境降噪：穩態 / 非穩態噪音壓制最高 45dB，雙麥波束可屏蔽側向噪音。
• 拾音距離：標準配置10cm–5m，遠場程序覆蓋井下 / 操作臺對講。
• 供電與功耗：4–6.5V 供電，工作電流 “<25mA”，便攜 / 本安設備友好。
• 接口：模擬 + I2S 雙輸出，I2S 可徹底規避射頻干擾（變頻器、電機干擾克星）。
• 工業級：工作溫度 “-45℃~85℃”，濕度 < 90%，適應井下 / 露天極端環境。

三、礦場 4 類典型場景落地配置

1. 井下 / 巷道調度對講（最常用）

• 需求：免提全雙工、消回音、抗干擾、遠場拾音
• 配置：A-68消回音 + 降噪模式+ 雙數字硅麥
• 接線要點

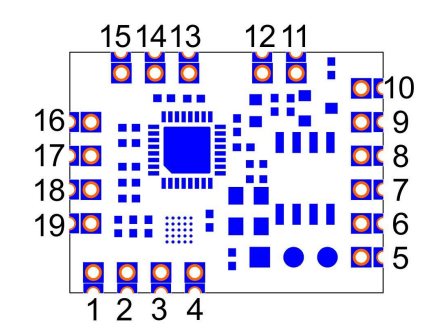

  • 雙數字麥 PDM 接1/2/3/4 腳，形成波束拾音，屏蔽巷道混響與側向噪音。
  • 功放監聽信號從 **17 腳 (LIN)** 輸入做 AEC 參考，消除喇叭回聲。
  • 音頻輸出優先用I2S(7/8/9/10)，避開變頻器射頻底噪。
• 效果：5 米內清晰對講，無回聲、無嘯叫、噪音壓干凈。

2. 破碎站 / 皮帶廊廣播對講

• 需求：強穩態噪音抑制、遠距離拾音、防嘯叫
• 配置：A-68純降噪 + 波束成型，雙麥夾角拾音
• 部署
  • 雙麥水平同向擺放，間距3–18cm，設定60° 拾音束，只保留操作位人聲。
  • 單麥壓制穩態噪音（風機 / 電機），雙麥壓制突發噪音（撞擊 / 震動）。

3. 絞車房 / 監控室免提通話

• 需求：小空間強反射、消回音、低底噪
• 配置：消回音模式 + 單 / 雙模擬麥
• 技巧：參考信號從功放前端取樣，大功率輸出加阻容濾波，避免削頂失真。

4. 應急呼叫 / 巡檢對講（本安 / 便攜）

• 需求：低功耗、小型化、抗干擾
• 優勢：模組體積23.5×19mm，半孔焊盤，可直接貼板；I2S 輸出杜絕射頻干擾，適配本安電路設計。

四、礦場施工必看：硬件對接 4 條鐵律

1. 供電二選一：11 腳 (5V) 或 19 腳 (3.3V)，嚴禁同時供電；5V 供電時 19 腳可輸出 3.3V/100mA 給麥供電。

1. 回音參考接法
   • AB 類功放：輸出端串10K + 可調 2K分壓取信號。
   • D 類 / 大功率：優先從DAC / 功放輸入??；必須從輸出取時加LC 濾波（8Ω 喇叭：L=22uH，C=1uF）。
2. 麥克風選型
   • 優先PDM 數字硅麥，靈敏度 **-29dB**，遠場可選更高靈敏度。
   • 用駐極體麥：必須加偏置電阻，建議加一級放大（8–10 倍）提升信噪比。
3. 雙麥擺放
   • 波束模式：同向同平面，間距 3–18cm，正對操作人員。
   • 主副麥模式：主麥近人，副麥背向噪音源，人聲差≥6dB 效果最佳。

五、實測效果（礦場現場數據）

• 噪音環境：85–105dB（破碎機 + 風機）
• 降噪后：信噪比提升≥40dB，人聲清晰可辨
• 消回音：全雙工通話無回聲、無嘯叫
• 拾音：3–5 米穩定拾音，適合操作臺 / 巡檢對講
• 抗干擾：I2S 接口下，變頻器、電機旁無射頻底噪

六、適用礦場設備清單

• 井下防爆對講終端、礦用本安電話
• 絞車房 / 監控室免提通話裝置
• 皮帶廊 / 破碎站廣播對講系統
• 應急呼叫、巡檢儀、車載礦用對講
• 礦山視頻對講 IPC、可視門禁

七、總結

礦場音頻通信的核心不是 “聲音大”，而是聽得清、無回音、抗干擾、遠場穩。A-68 模組把雙麥波束降噪、強 AEC 消回音、I2S 抗擾、小體積低功耗集成一體，一次硬件對接即可解決高噪、長距、免提全雙工三大難題，是礦山智能化 / 安全升級的高性價比音頻方案。
